Page 31

- 31 -

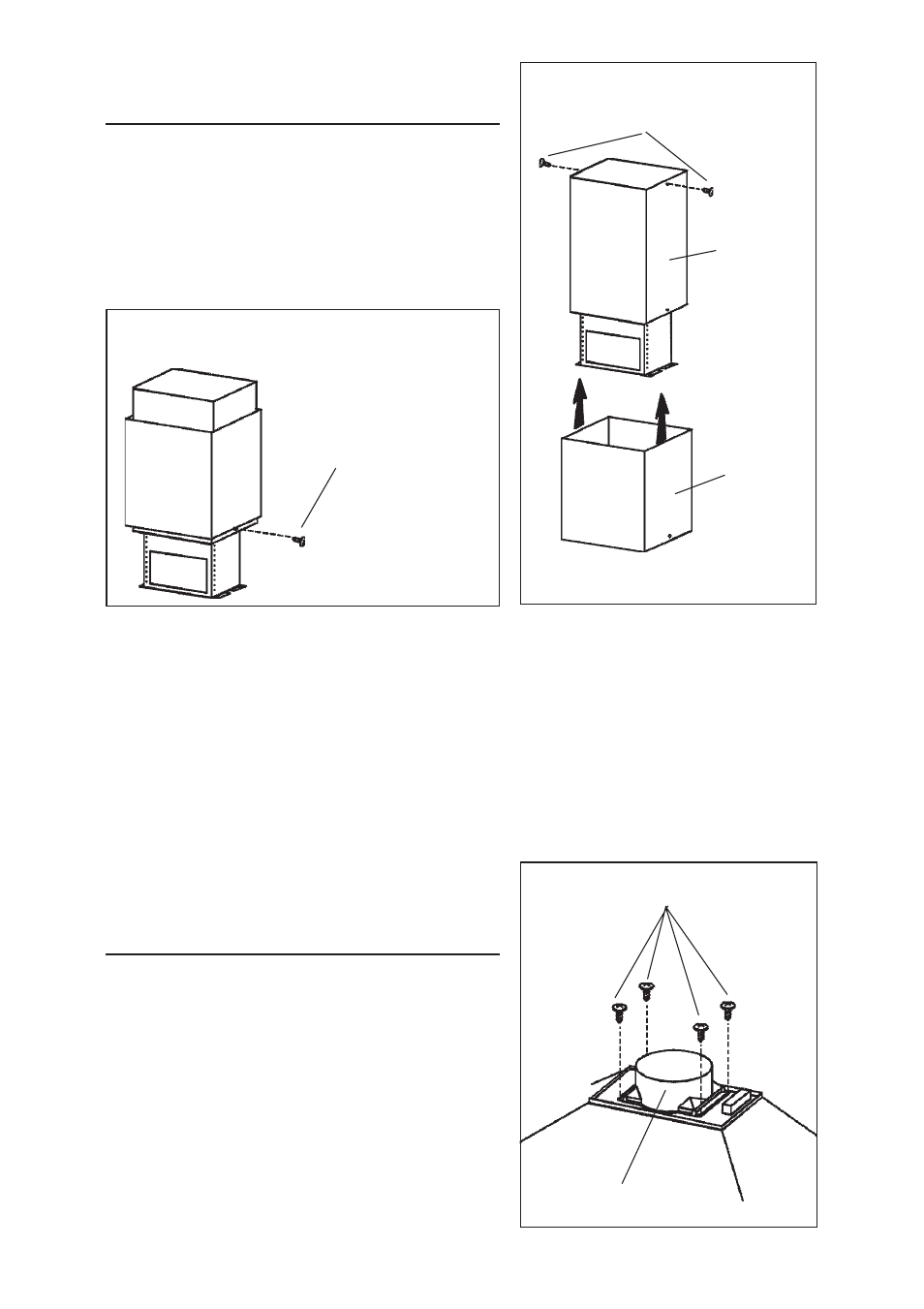

INSTALACION DEL TUBO
DECORATIVO

1. Sujete el tubo superior a la parte superior

de la estructura de soporte de madera en
la pared con los tornillos para el montaje
(3.9x9.5mm).

2. Introduzca el tubo inferior hasta hacerlo

tocar el techo, y fíjelo momentáneamente
con el tornillo para el montaje
(3.9x9.5mm).

TUBO

INFERIOR

TUBO
SUPERIOR

TORNILLOS PARA EL
MONTAJE (3.9X9.5MM)

INTRODUZCA EL TUBO INFERIOR

INSTALACION DEL
CASQUILLO DE UNION CON
EL TUBO

1. Sujete el casquillo a la campana con 4

tornillos de montaje (3,9x9,5mm).

CASQUILLO

TORNILLOS PARA EL
MONTAJE (3.9X9.5MM)

TORNILLOS PARA EL

MONTAJE (3.9x9.5mm)
