16 598-1152-03

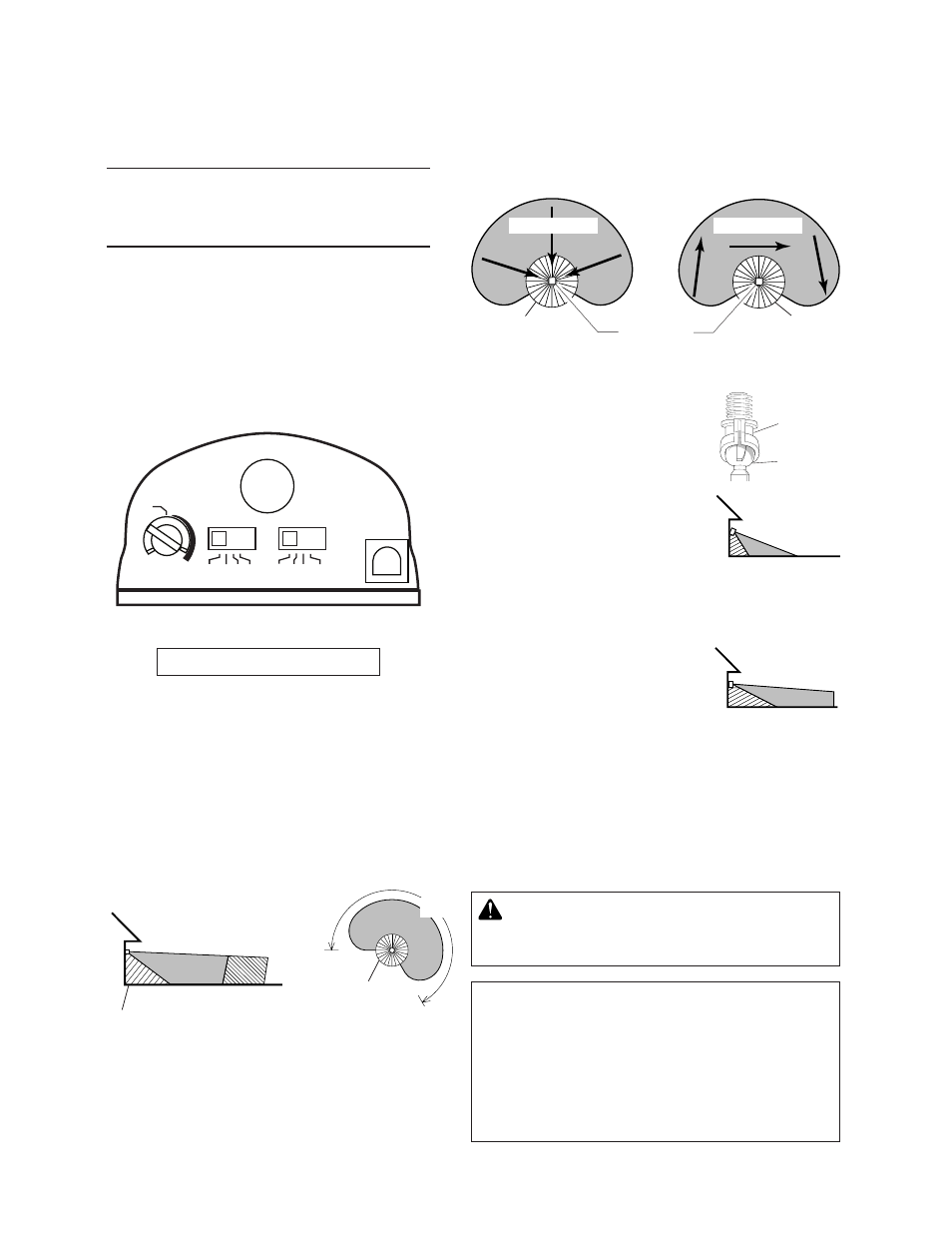

NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.
❒ Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒ Marcher dans la zone de
couverture et noter à quel en-
droit l’éclairage se déclenche.
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de cou-
verture.
Ne pas permettre au
détecteur d’être à moins de
25 mm des lampes.
❒ Régler la sensibilité (RANGE)
selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.
❒ Fixer la tête du détecteur en
position en serrant la vis de
blocage. Éviter de trop serrer
la vis.
❒ Placer l’interrupteur ON-TIME
à 1, 5 ou 20 minutes.
❒ Régler l'interrupteur D
ual
B
rite MD au temps d'allu-
mage désiré, à faible intensité, après le crépuscule
(3h, 6h, crépuscule-aurore).
Bas du détecteur
Éviter de pointer l’appareil:
• en direction d'objets dont la température change rapidement,
tels que des bouches d'air chaud et des climatiseurs.
De telles sources de chaleur peuvent provoquer des dé-
clenchements intempestifs.
• vers des endroits où des animaux, des véhicules ou des
passants peuvent déclencher la commande.
• sur de grands objets clairs à proximité qui réfléchissent
la lumière du jour et risquent de déclencher le dispositif
d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers
le détecteur.
Détecteur
Mouvement Mouvement
AvERTISSEMENT: Risque d'incendie ! Ne pas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.
Vis de
blocage
Rotule
Pointer le détec-
teur vers le bas
pour réduire la
couverture
Pointer le détec-
teur vers le haut
pour augmenter
la couverture
Portée maximale Angle de
couverture maximale
Le moins sensible Le plus sensible
2.4 m
240°
MAX
MIN
RANGE
ON-TIME DUAL BRITE™
TEST 1 5 20
MINUTES
OFF 3 6 DUSK TO
DAWN HOUR
C
RE
EP ZONE
™
BO
O
S
T
21 m 30,5 m
(avec intensificateur) DualZone MC
REMARQUE : DualZone MC est une nouvelle zone
de détection, qui a étévajoutée comme option à des
produits de détection de mouvement Heath
MD /Zenith
sélectionnés. Cette caractéristique ajoute une zone
de détection située sous le détecteur de mouvement.
DualZone
MC ne nécessite aucun réglage supplémen-
taire et fonctionne conjointement avec le détecteur
frontal.
DualZone MC
DualZone MC DualZone MC
ESSAIS ET RÉGLAGES
❒ Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
NOTE: Le capteur doit se réchauffer 1 1 /
2
minute avant
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1
1 /
2
minute.
NOTE: Conforme aux exigences ENERGY STAR MD
lorsque la fonction D
ual
B
rite MD est désactivée, que le
paramètre ON-TIME est réglé à 1 ou 5 minutes et que
vous utilisez une lampe de 120 W maximum.
❒ Placez le bouton RANGE en position médiane (à
mi-chemin entre MIN et MAX), le bouton D
ual
B
rite MD
à OFF et le bouton ON-TIME à TEST.
