14 598-1152-03
Placer l’interrupteur ON-
TIME à 1, 5 ou 20 minutes

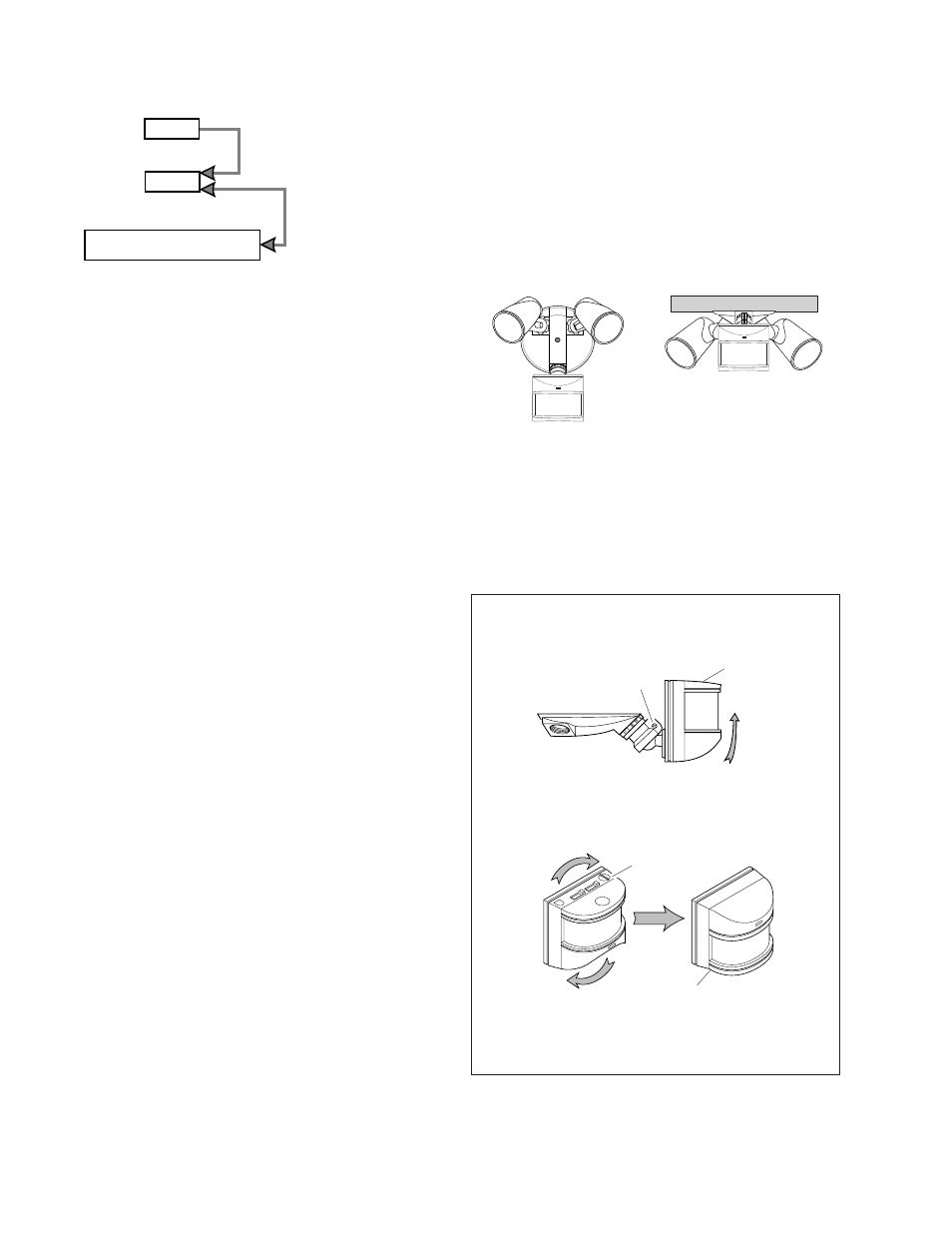

Résumé du mode de commutation
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
PRIORITÉ MANUELLE
AUTO
TEST
* Si vous ne savez plus dans quel mode se trouve l’ap-
pareil, couper l’alimentation pendant une minute puis
la rétablir. Après le temps d’étalonnage, la commande
reviendra au mode AUTO.
Minuterie D
ual
B
rite
MD
La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule [Off (hors circuit) 3h, 6h, jusqu'à
l'aurore]. Pour désactiver cette fonction, placez le com-
mutateur à OFF. La fonction de détection de mouvement
continuera toutefois de fonctionner tel que décrit dans ce
guide. Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1, 5
ou 20 minutes), puis revient en mode faible intensité.
INSTALLATION
Pour montage sous avant-toit seulement:
❒ Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Montage sous
Montage mural avant-toit
Pour l'installation sous avant-toit, la tête du détecteur
doit être tournée comme indiqué aux deux étapes ci-
dessous pour assurer le bon fonctionnement et éviter
les risques de choc électrique.
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol.
NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.
Commandes
Commandes
Commandes
Vis De Blocage
