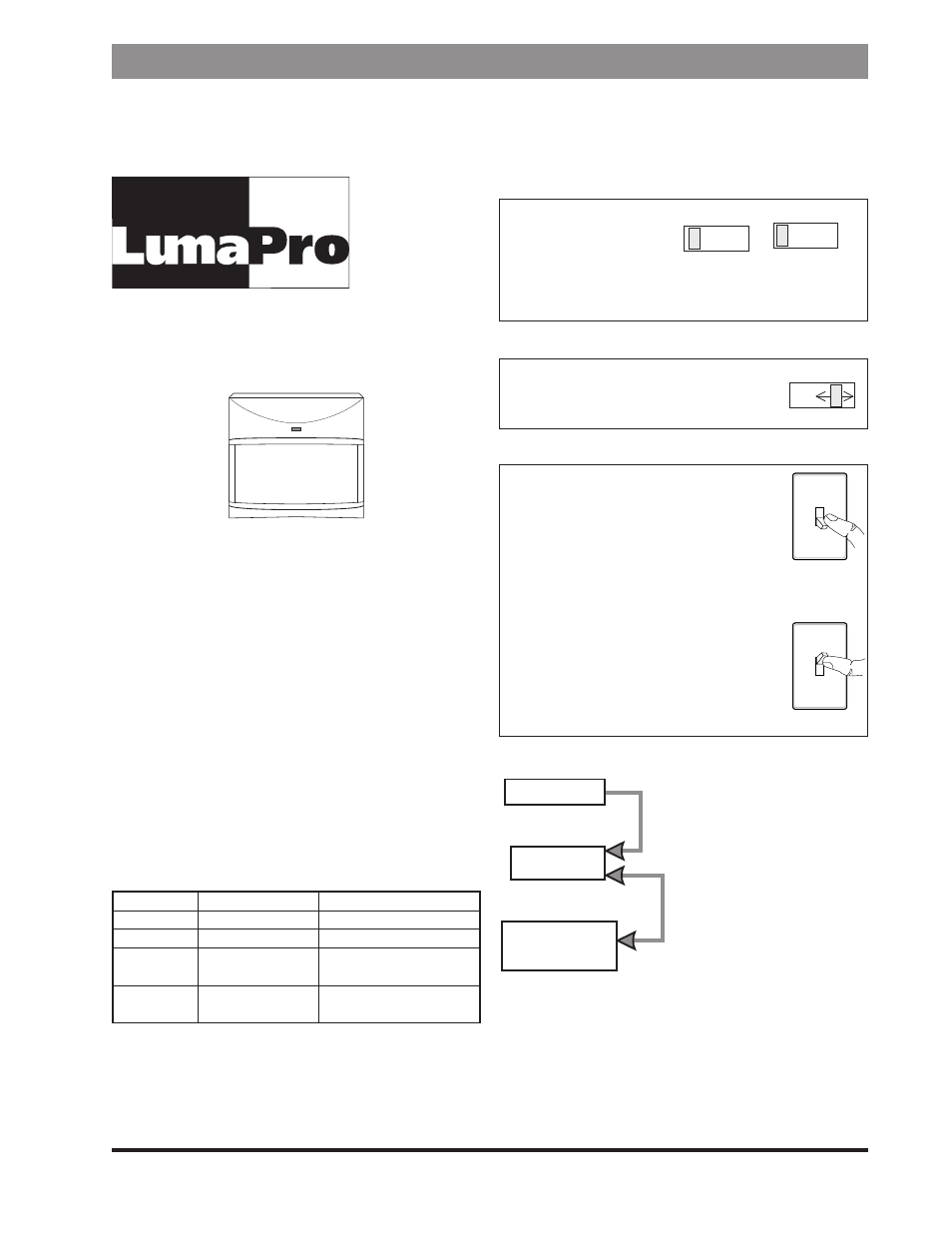

5 598-1115-04
Repuesto D
ual
B
rite
® Para el
Cabezal del Detector
Características
• Tecnología D
ual
Z
one
™.
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• Temporizador luz de dos niveles, D
ual
B
rite
®
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
Requisitos
• No utilizable con luces fluorescentes.
• El control de luz requiere 120 VCA.
• Para usar el Modo Manual, conecte el control con un
interruptor.
• Instale el detector de acuerdo a los códigos lo-
cales.
598-1115-04 S
LPG-5316
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Para MODO MANUAL:
...préndalo.
1 segundo
APAGADO
luego...
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó 20
minutos
Apague el interruptor por
un segundo y préndalo
de nuevo*
Para AUTOMATICO:
Resumen de las modalidades del interruptor
Para PRUEBA:
* Si se confunde mientras cambia de fases, apague
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
PRUEBA
AUTOM.
MODO
MANUAL
Nota: Cuando lo prenda por primera vez espere 1 1 /
2
minutos hasta que el circuito se calibre.
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo (ON-
TIME) está en la posición de 1, 5 ó
20 minutos.
TEST 1 5 20
ON-TIME
Off 3 6 Dusk to
Dawn
D
ual
B
rite
® Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y D
ual
B
rite ® a
apagado (OFF).
ON-TIME
TEST 1 5 20
Ponga el control de tiempo (ON-
TIME) en la posición de 1, 5 ó 20
minutos.
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5 ó 20 min. x
Manual Hasta el
amanecer*
x
Adorno 3, 6 hrs, hasta
el amanecer
x
®
Manual de Instrucciones y Partes 2LBN3, 2LBN4
HEA 011
Impreso en la China
09/07
Por favor lea y guarde estas instrucciones. Léalas cuidadosamente antes de intentar armar, instalar,
operar o dar mantenimiento al producto descrito. Protéjase Ud. y los otros observando toda la informa-
ción de seguridad. ¡Si no lo hace podría ocasionar lesión al personal y/o daño al equipo! Guarde estas
instrucciones para referencia futura.
