11

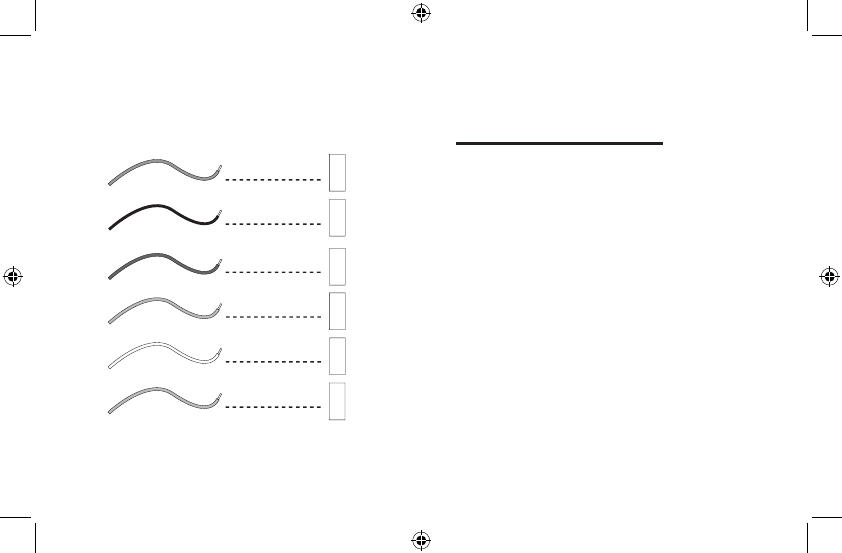

G RC RH Y W
if your existing
thermostat is marked...
label the wire
with this sticker:
G / F
G
G
W / H / B
W/B
W/B
Y / C* / M / O
Y/0
Y/0
RC / VC
RC
RC
RH / R / VR / 4
RH
RH
24 Volt
24 Volt cool
air conditioning
compressor
heating
fan
Y1
Y1
Y1 heat pump
compressor
Conecte los alambres y monte el
termostato a la placa de pared
■ Enderece los extremos desnudos de cada alambre
y pélelos 1/4” como máximo. Introduzca cada
alambre etiquetado en la parte inferior del terminal
correspondiente. Consulte las figuras 4 y 5.
■ Sostenga los alambres en cada terminal y apriete los
tornillos de los terminales firmemente; un alambre
flojo podría causar problemas de operación con su
sistema o termostato.
■ Empuje el exceso de conductor dentro del agujero
para evitar que interfiera con el montaje del
termostato.
■ Asegúrese de que el interruptor del sistema esté en
OFF (apagado).
■ Introduzca dos baterías alcalinas AA observando la
polaridad marcada en la unidad.
■ En la parte posterior del termostato, encuentre el
interruptor SW1 en la esquina inferior izquierda.
1) Si su sistema es un horno a gas, coloque el
interruptor en la posición HE.
2) Si su sistema es un horno eléctrico, coloque
