12 595-5628-08
Es también posible conectar dos luces detectoras de movimiento de manera que cada aparato
prenda ambas luces al mismo tiempo (sistema de doble maestro). Se recomienda que sólo
personas con amplios conocimientos de electricidad conecten este tipo de configuración.
Por favor comuníquese con nuestro departamento de asistencia al cliente (1-800-858-8501
- sólo para hablar en inglés) antes hacer este tipo de conexión.
La conexión inadecuada
del cableado de doble maestro podría dañar ambas luces de movimiento y anular la
garantía.
CONEXION ALTERNA
Este aparato viene con un detector con una potencia de 360 Vatios. Puesto que el aparato
tiene sólo una potencia de 100 Vatios, la carga adicional de 260 Vatios puede ser controlada
por el detector.
Cuando desee determinar la clasificación de un aparato no vea tan sólo la potencia de la
lámpara. Mire la indicación que especifique el voltaje máximo de la lámpara que el aparato
puede aceptar.
Una vez que ha escogido los aparatos que se conectarán y ha determinado sus máximas
potencias, súmelas. Por ejemplo, si tiene 3 aparatos de 100 , 150 y 75 Vatios respectivamente,
usted tendrá un total de 325 Vatios.

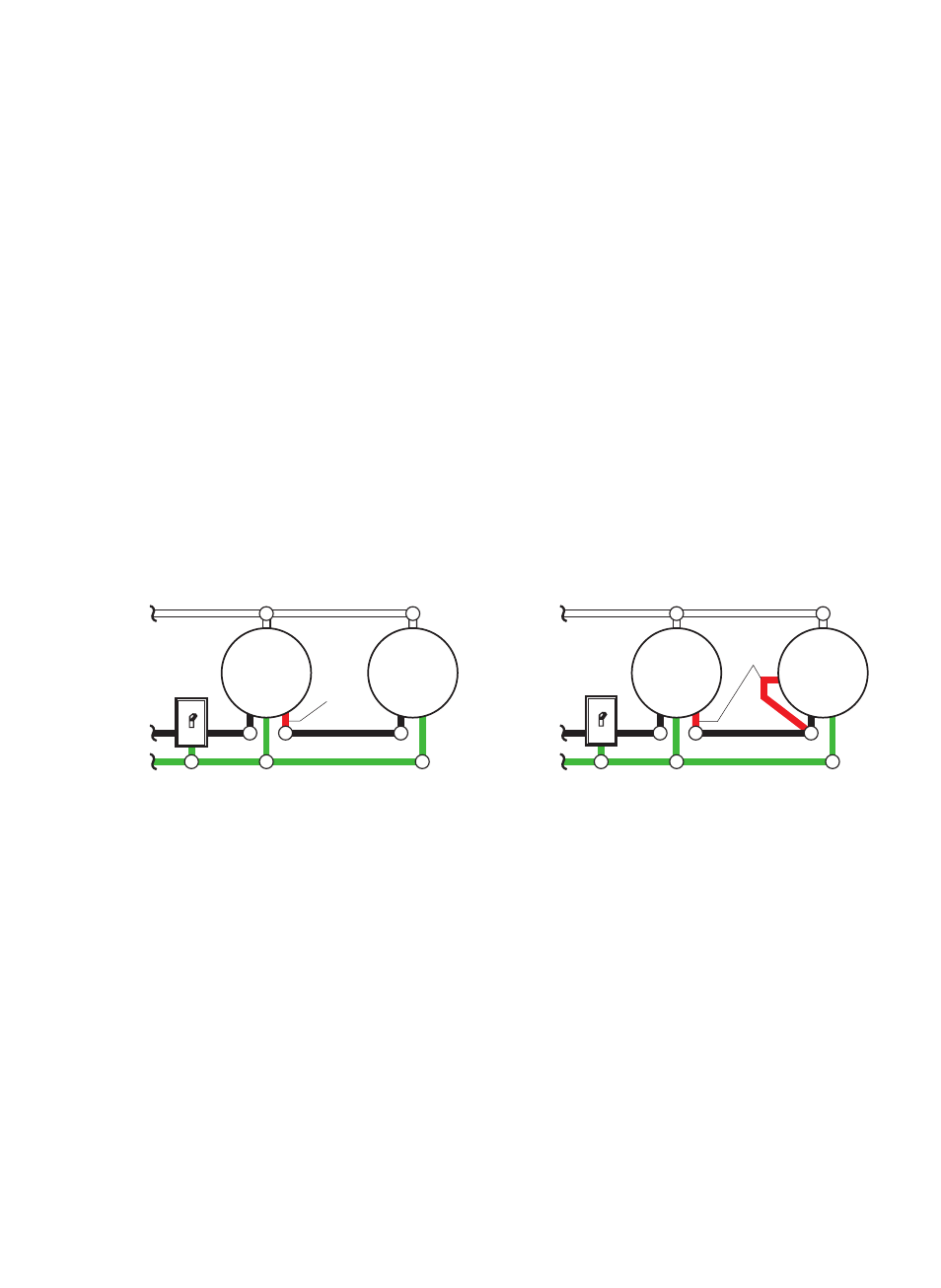

Diagrama de Cableado 1 – Cuando prepare una conexión para controlar un aparato de luz
estándar: Pele el alambre rojo del detector de movimiento y conéctelo al alambre negro de
la luz estándar. Conecte todos los alambres blancos. La capacidad total no debe exceder
los 360 Vatios (3.0 A).
Diagrama de Cableado 2 – Cuando prepare una conexión para controlar otro aparato de
luz detector de movimiento (Maestra / Esclava): Pele el alambre rojo en ambos aparatos de
luz. Conecte el alambre rojo del aparato controlador (maestro) a los alambres rojo y negro
del aparato controlado (esclavo). Conecte todos los alambres blancos. La capacidad total
no debe exceder los 360 Vatios (3.0 A).
Diagrama de Cableado 1
Negro
Blanco
Verde o
Desnudo
Diagrama de Cableado 2
(Estándar) Maestra Esclava
Rojo
Rojo
Aparato
de Luz
Aparato
de Luz
Negro
Blanco
Verde o
Desnudo
Aparato
de Luz
Aparato
de Luz
