AMPROBE
MULTITEST1000
SP - 26

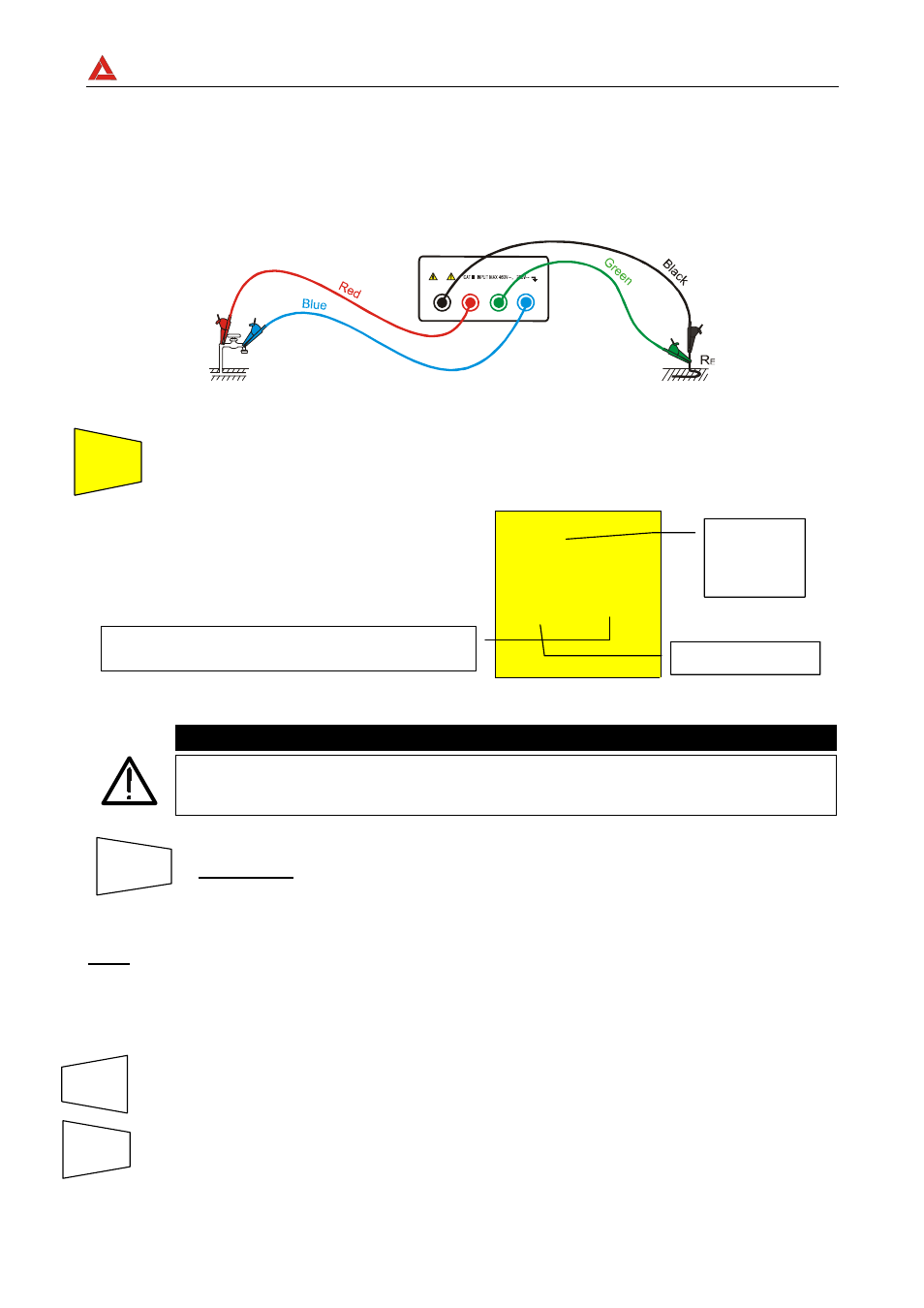

4.4.1. Procedimiento de medida para la modalidad de prueba "2P"
1. Seleccione "2P" modalidad de medida de tierra usando la tecla FUNC.
2. Conecte los cables Negro, Rojo, Verde y Azul a los respectivos terminales de entrada del
instrumento T1, T2, T3, T4 (ver posibles conexiones siguientes).
3. Conecte el cable negro y verde a la tierra a comprobar y los cables rojo y azul a una pica
auxiliar.
T2 T3 T4 T1
Conexión para la medida a 2 puntos
4. Pulse la tecla START/STOP. El instrumento inicia la prueba.
)
EARTH
0.96 Ω
2P 0.93 Ω
Cuando esté acabada la prueba el
instrumento visualizará los valores
siguientes.
ATENCIÓN
No desconectar nunca los terminales de los puntos de medida cuando el
instrumento visualiza el mensaje "MEASURING"
GUARDAR: La prueba se memoriza pulsando dos veces la tecla SAVE
(según lo descrito en el párrafo 5.1).
Nota: Si la tecla START/STOP es pulsada y mantenida, el instrumento realizará más
pruebas consecutivamente.
5. Cuando un nuevo valor es obtenido por el instrumento, emite un corto sonido y calcula
un nuevo valor promedio.
6. Pulse la tecla DISP mostrará el valor promedio calculado y la modalidad
de promedio.
7. Pulse la tecla CLR si quiere cancelar el valor medio de la resistencia y el
número de mediciones incluidas en el cálculo.
START
STOP
Modalidad “2P”.
Valor de la
Resistenci
a medida
Valor Promedio calculado de la resistencia de
tierra según el número de pruebas visualizadas.
CLR
DISP
SAVE
