AMPROBE
MULTITEST1000
SP - 10
4.1.1. Modalidad "CAL"
1. Seleccione la modalidad CAL usando la tecla FUNC.
2. Inserte el cable Negro y el cable Azul en los respectivos terminales de entrada T1 y T4
del instrumento
T2 T3 T4 T1

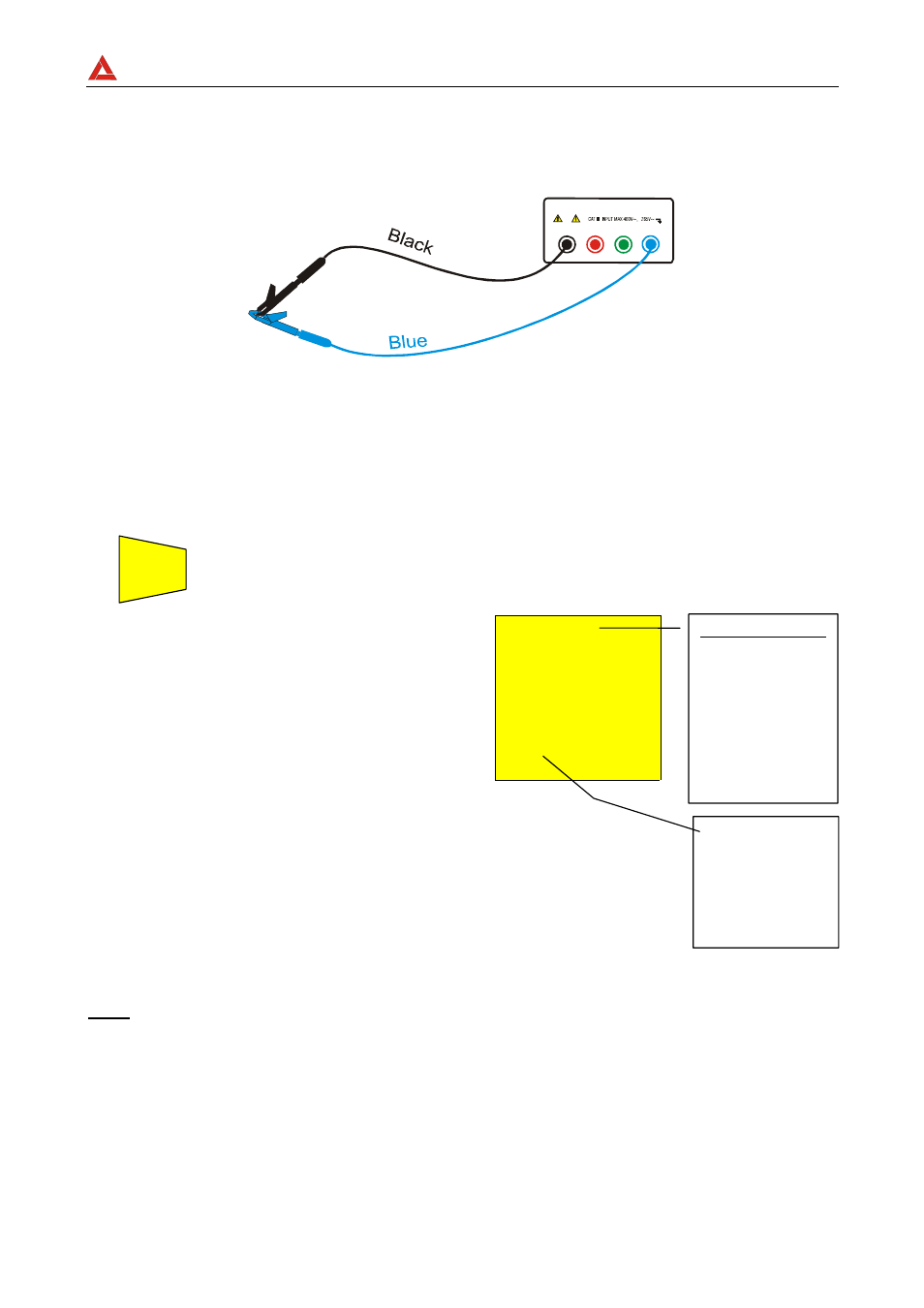

Conexión de los terminales del instrumento durante el procedimiento de calibración
3. Si, para realizar una medida, la longitud de los cables en dotación fuera insuficiente
prolongar el cable azul.
4. Conecte los cocodrilos a los terminales de los cables.
5. Cortocircuitar las terminaciones de los cables de medida teniendo cuidado que las partes
conductoras de los cocodrilos realicen un buen contacto reciproco (ver figura anterior).
6. Pulse la tecla START/STOP. El instrumento efectuará la calibración.
Nota: El instrumento realiza la calibración de los cables de medida sólo si la resistencia
de estos últimos es inferior a 5 Ω.
)
CAL LOW
Ω
0.00 Ω
203
mA
Al término de la prueba
el valor medido está
memorizado en el
instrumento y lo
utilizará como
COMPENSACIÓN (es
decir será anulado en
todas las medidas de
continuidad que se
realicen) hasta una
nueva calibración.
La pantalla visualizará en 2 segundos al
mismo tiempo que el instrumento emite una
doble señal acústica (señalando la
calibración) y visualiza la pantalla estándar
relativa a la prueba LOW
Ω modo AUTO.
Mensaje: CAL:
significa que el
instrumento
estácalibrado;
este símbolo será
visualizado en
sucesivas
medidas aunque
el instrumento se
apaga.
START
STOP
Corriente
aplicada por el
instrumento
durante el
procedimiento de
calibración.
