Instruções para Instalação 60
(Figura 9).
6. Gite o Suporte padrão para a posição desejada. Uma vez na
posição desejada, fixe o parafuso de trava de ângulo.
IMPORTANTE!
Tome cuidado para não inclinar o detector para cima ou para baixo. O
detector deve ser instalado na perpendicular ao chão para assegurar o
máximo de confiabilidade de detecção.
7. Alinhe a base interna com a base externa. Insira toda a fiação do
tamper através da base interna.
8. Fixe a base interna na base externa (Feche I1, Figura 2).
9. Para reajustar o Suporte Rotativo Padrão quando o PCB está
instalado (Figura 10):
a. Dobre para baixo a espuma negra localizada debaixo do
LED VERMELHO no PCB (o suficiente para alcançar o
parafuso de fixação do Suporte Rotativo).
b. Use uma chave de fenda Philips para soltar o parafuso de
fixação (ver Figura 10).
c. Gire o suporte para a posição desejada.
d. Fixe o parafuso de fixação do ângulo.

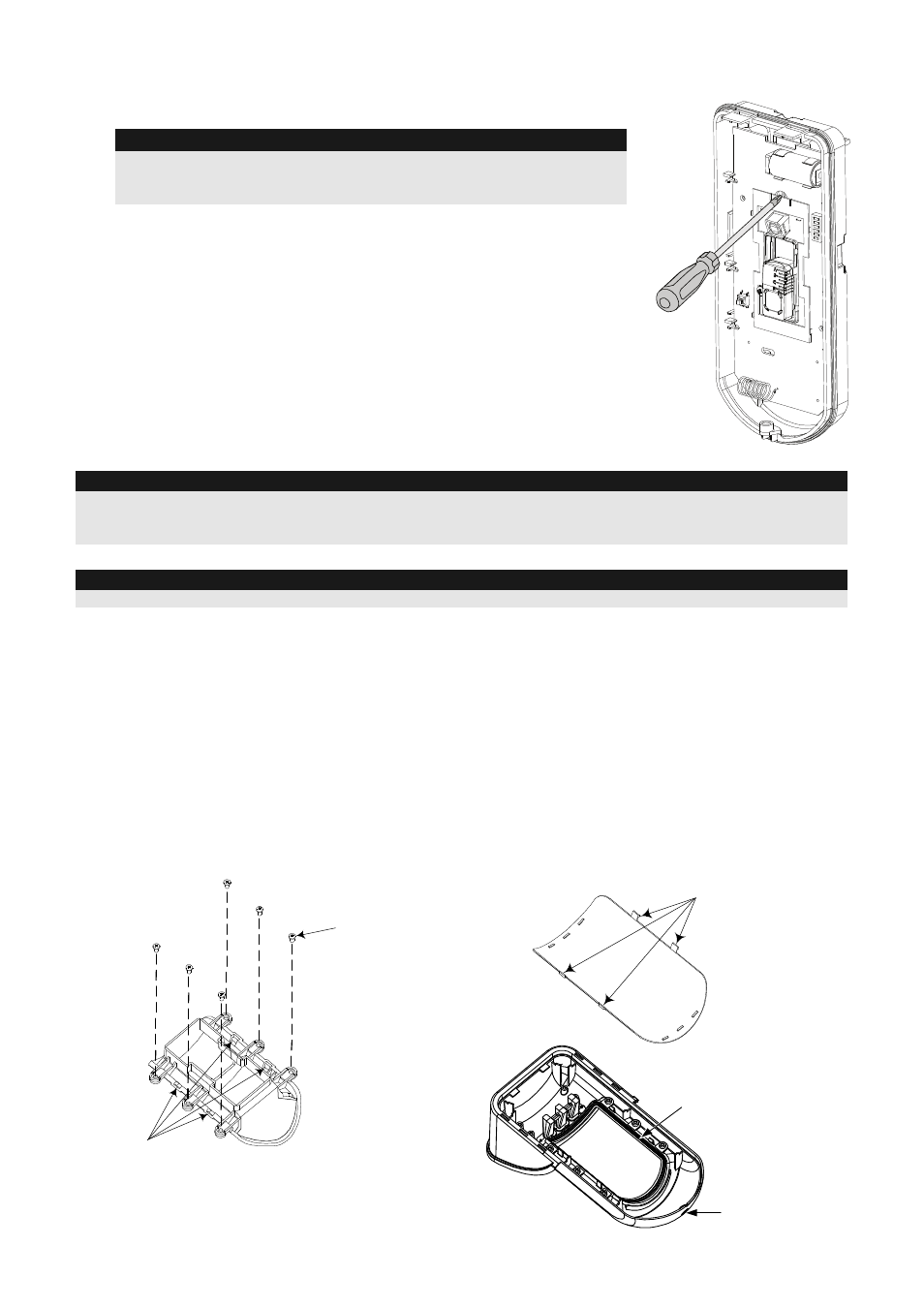

Figura 10: PCB
NOTA:
Quando as marcas nas duas partes móveis estão alinhadas (Figura 9) o Suporte Rotativo Padrão está na
posição vertical / horizontal de 0°. Cada clique a partir desta posição representa um desvio de 5° na posição
vertical / horizontal.
10.
Feche a tampa dianteira (Feche C1, Figura 1) e faça o Teste de Caminhada no detector.
NOTA:
O parafuso tem que passar através da Base Externa e ser apertado ao suporte rotativo.
Trocando as Lentes
1. Abra os seis parafusos que seguram a proteção do elemento óptico e a lente na parte de
traz da tampa dianteira.
2. Para liberar a proteção do elemento óptico, empurre suavemente a lente do lado externo
para o interno da tampa dianteira.
3. Desconecte a lente do protetor de elemento óptico empurrando suavemente os clipes da
lente que a prendem ao protetor de elemento óptico.
4. Substitua a lente. Coloque os 4 clipes da lente nos furos apropriados do protetor de
elemento óptico.
5. Coloque o protetor de elemento óptico novamente em seu lugar na tampa dianteira. Preste
atenção para colocar o protetor do elemento óptico sobre o lacre de borracha.
6. Fixe os 6 parafusos de apoio novamente em seu lugar.
Encaixes para os clipes da
Lente
Parafusos de
Fixação da Lente
Protetor do Elemento
Óptico
Figura 11
Clipes de Fixação da
Lente
Lacre de
borracha
Parafuso de
Fixação da Tampa
Dianteira
