Instruções para Instalação 59
Português
Detalhe B
S1
W1
S2
S3
Botões de
Pressão
Detalhe C
S1 S2
S8
S6
S5
S4
Tamper
(ver Detalhe C)
Detalhe A
Suporte Rotativo Padrão

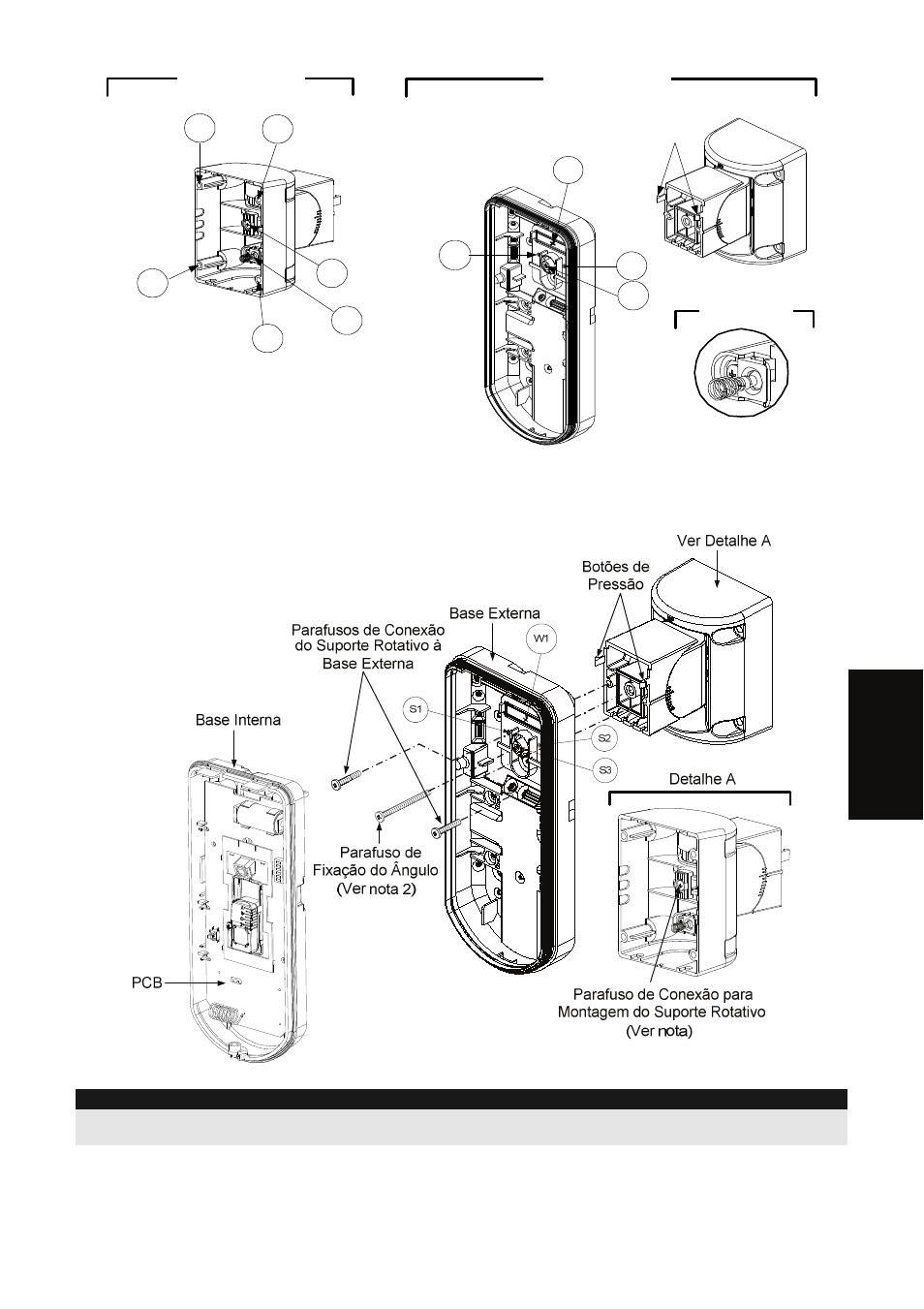

Figura 8
3. Conecte a base externa ao suporte rotativo usando os botões de pressão apropriados
(Figura 9).
Figura 9
NOTA:
Não abra ou feche o Parafuso de Montagem do Suporte Rotativo, visto que é usado apenas para conectar
partes do suporte rotativo (Ajustado na fábrica.
4.
Fixe a base externa ao suporte rotativo com 2 parafusos presos através dos furos pré-
marcados S1 e S2 (Figura 9).
5. Insira o parafuso de fixação do ângulo da base externa (Incluso) através do furo pré-
marcado do parafuso de fixação do ângulo S3 na base interna ao suporte rotativo padrão
