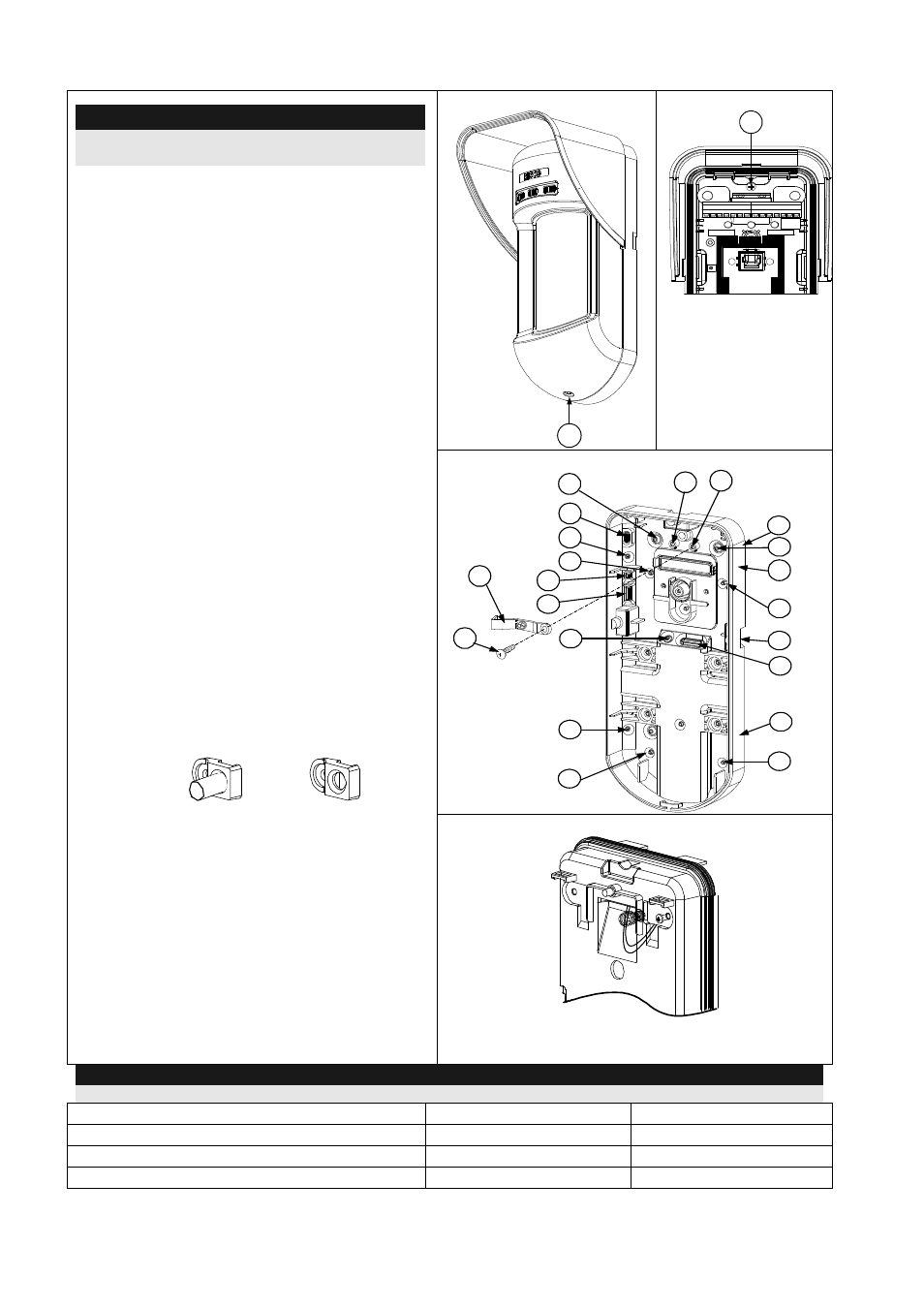

Instruções para Instalação 54
Instalação de Montagem em Parede
Figura 1
C1
Figura 2
I1
Figura 3
Alavanca do
Tamper
A
T5 T1
B2
W9
B3
W2
B
L1
T3
B1
L2
W3
B4
R1
R2
T2
T6
(não visível)
T4
W5
W6
(não visível)
NOTA
:
A numeração dos furos pré-marcados para a
instalação está marcada na placa traseira.
1. Abra a tampa dianteira do WL T312.
(abra C1, Figura 1).
2. Libere a base interna (abra I1, Figura 2).
3. Selecione a instalação de montagem
como segue:
Montagem Plana:
Abra os furos pré-marcados na base
externa
(Figura 3).
• B1 - B4: Furos pré-marcados para
montagem em parede
• T1: Furo pré-marcado do tamper
posterior
Montagem em ângulo de 45°
(montagem do lado esquerdo):
a. Abra os furos pré-marcados na base
externa (Figura 3)
• L1, L2: Furos pré-marcados para
montagem do lado esquerdo
• T3: Furo pré-marcado do tamper
esquerdo
b. Remova a mola do tamper (Figura 4).
c. Substitua a braçadeira do tamper
(Item 1) pela braçadeira plana do
tamper (fornecida) (Item 2).
Item 1 Item 2
d. Insira a alavanca B do tamper no T6
e T3 e aperte o parafuso A (figura 3)
4. Fixe a base externa à parede.
5. Insira os cabos do tamper através da
base interna (Figura 4).
6. Fixe a base interna à base externa
(Feche I1, Figura 2).
7. Feche a tampa dianteira (Feche C1,
Figura 1) depois de conectar a fiação e
configurar os interruptores Dip.
8. Faça o teste de caminhada no detector.
Figura 4
NOTA:
Para instalação do lado direito a 45° use as unidades equivalentes na base externa como segue:
Descrição Lado Esquerdo Lado Direito
Furos pré-marcados de montagem L1, L2 R1, R2
Furos pré-marcados da mola do tamper T1,T3 T2,T4
Bucha do parafuso do tamper T5 T6
