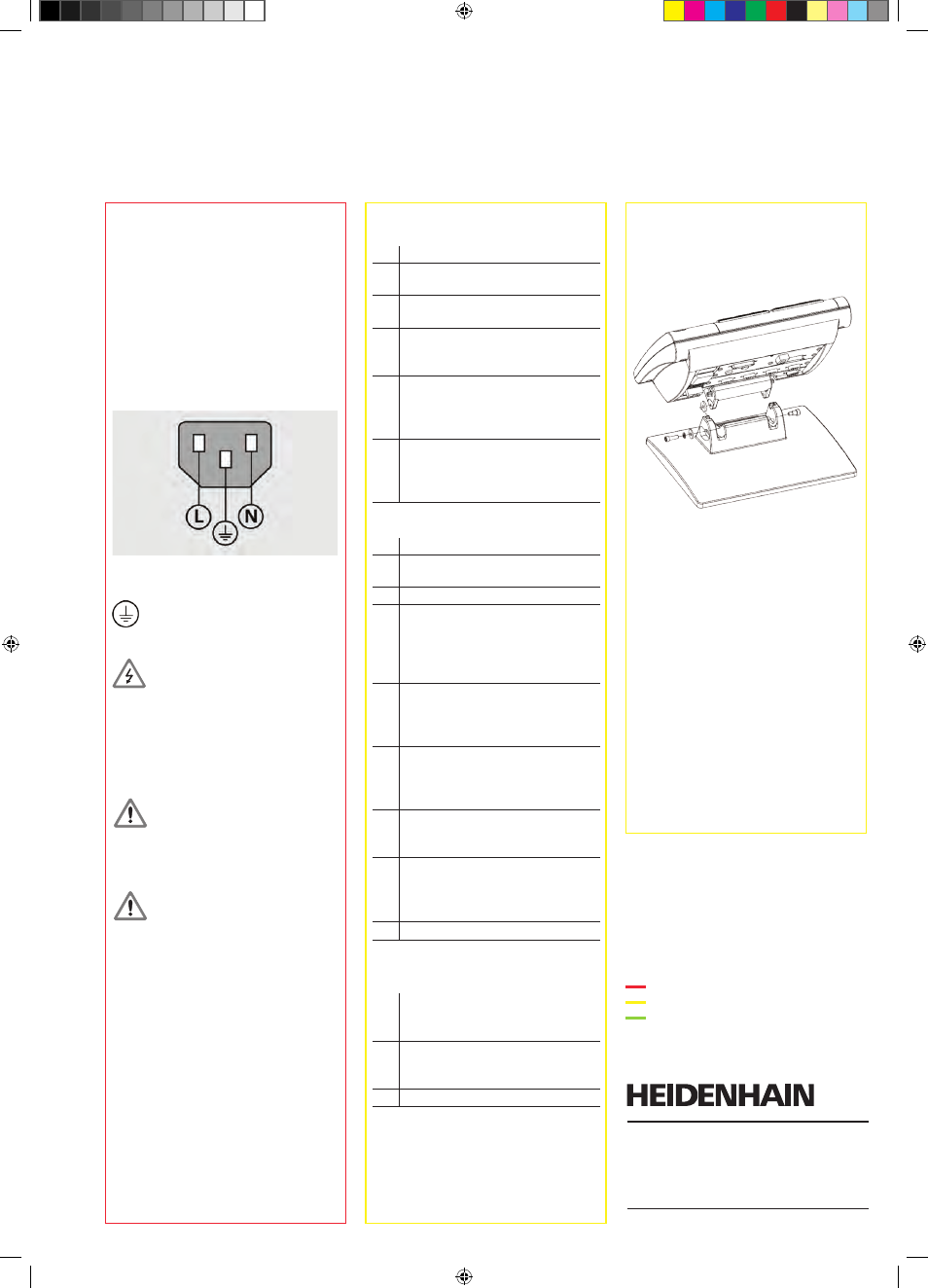

1
ND 1400 QUADRA-CHEK
Русский
Настройки
Подробное описание и последнюю версию документации смотрите на www.heidenhain.ru
Перед включением
Подключение к электросети
Питающее
напряжение: от 100 В~ до 240 В~
(от –15 % до +10 %)
Частота питающего
напряжения: от 47 до 63 Гц
Предохранитель: T1600 мA, 250 В
5 x 20 мм
Разводка разъема питания
L: фаза (коричневый)
N: ноль (голубой)
заземление (желтый/зеленый)
Опасность поражения
электрическим током!
• Не вскрывайте прибор.
• Никогда не используйте 2-х
проводной адаптер вместо 3-х
проводного и не допускайте
разрыва или отключения кабеля
заземления ND 1400.
Внимание
Изменения в кабеле питания
могут производиться только
профессиональным электриком.
Внимание
Не подключайте измерительные
датчики или другие приборы к
ND 1400, когда он включен.
Техника безопасности
При работе с ND 1400 следует
соблюдать общие правила техники
безопасности. Несоблюдение этих
мер может привести к повреждению
прибора или травмам. Правила
техники безопасности в разных
организациях могут различаться. В
случае отличий внутренних правил
компании, в которой используется
данный прибор, от предписаний
краткого руководства действуют
более строгие правила.
Элементы управления и
дисплей
A LCD монитор
B Кнопки команд: Управление
измерениями
С Цифровая клавиатура:ввод
цифровых значений
D Кнопки быстрого доступа:
программируются под часто
используемые функции
E Кнопка ОТПРАВИТЬ:
передача измеренных
значений на ПК, USB-принтер
или USB-накопитель
F Кнопка вкл/выкл LCD:
включение или выключение
монитора, удаление данных,
точек привязки и настроек
Разъемы на задней панели
1 Выключатель питания
2 Разъем питания с
предохранителем
3 Земля (защитное заземление)
4 Входы датчиков: оси X, Y, Z
для линейных датчиков, ось
Q для датчиков вращения.
Интерфейс определяется при
покупке.
5 Интерфейс RS-232-C для
связи с ПК. Кабель RS-232 не
должен иметь перекрестных
жил.
6 Разъем щупа для
универсального
измерительного щупа
HEIDENHAIN (15-пол.).
7 Разъем щупа для
универсального
измерительного щупа (5-пол.).
8 Интерфейс для удаленного
управления
RJ-45 для опционального
педального переключателя.
9 Не используется
Разъемы на боковой
стороне
10 Звуковой выход, для
наушников 3,5 мм,
монофонический, 8 Ом
11 USB-интерфейс типа A для
принтера или накопителя
данных
12 Не используется
Монтаж
Как показано на рисунке ниже,
ND 1400 крепится на подставке или
монтажном рычаге с помощью винта
с буртиком, стяжного винта и шайбы.
Очень важно
На заметку
Для информации
