4

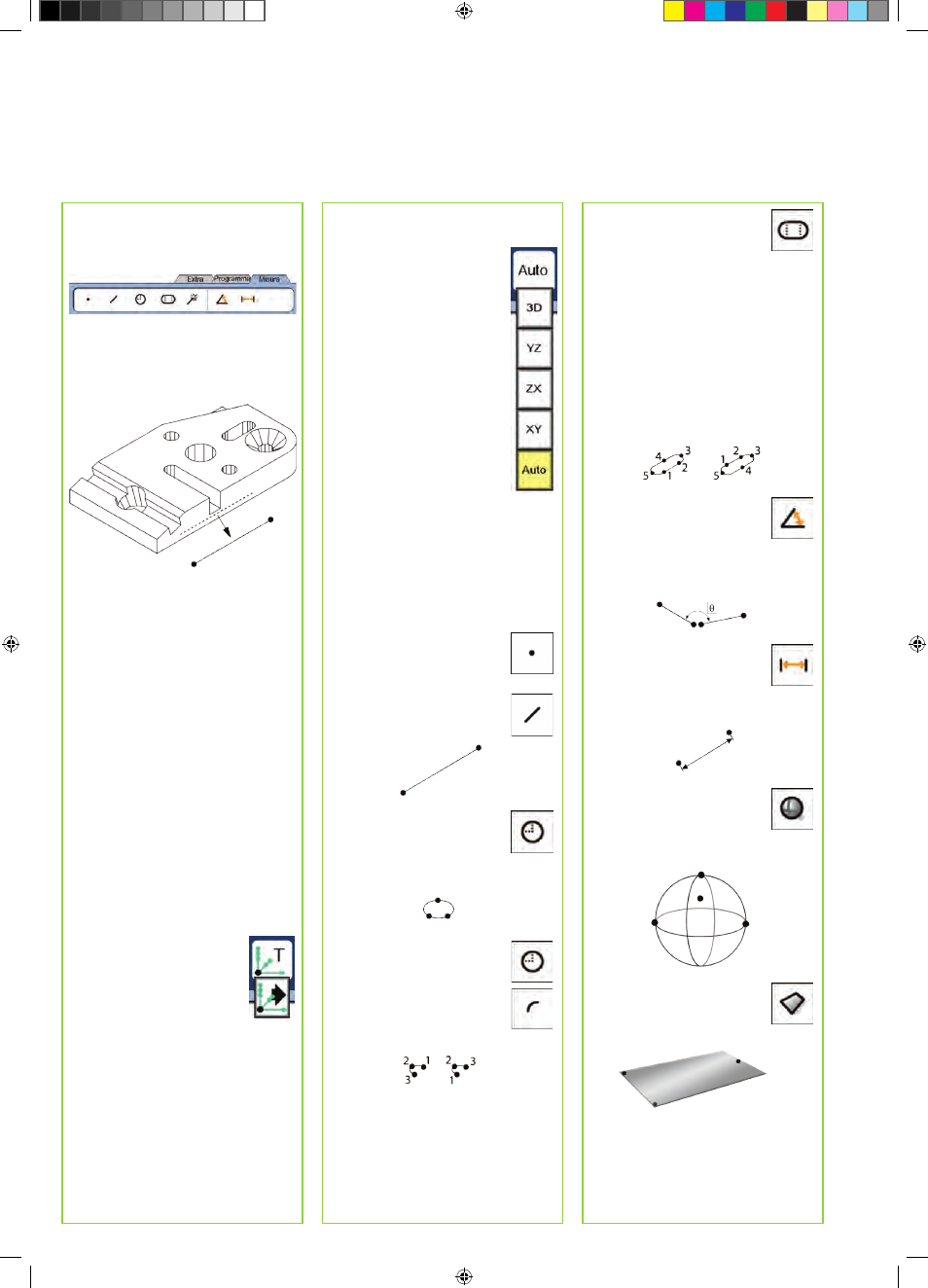

3. Esecuzione dell'allineamento
• Sfiorare la scheda MISURA per
visualizzare le icone di misura 2D e
quindi sfiorare l'icona LINEA.
• Misurare un minimo di 2 punti sulla
superficie del bordo di riferimento
del pezzo e quindi premere il tasto
FINISH.
• Sfiorare il pulsante ALLIN nella
videata DRO per allineare il bordo di
riferimento.
Creazione dell'origine zero
Misurare, costruire o creare un punto di
riferimento e premere i pulsanti ZERO
per ciascun asse nella videata DRO.
Preimpostazione dell'origine
Misurare, costruire o creare un punto
di riferimento, sfiorare i valori degli assi
visualizzati nella videata DRO e inserire i
valori preimpostati utilizzando la tastiera
numerica.
Memorizzazione della cornice
di riferimento
La cornice di riferimento per misurazioni
deve essere salvata dopo aver livellato e
allineato il pezzo e definita l'origine.
• Sfiorare l'icona CORNICE
RIF. e sfiorare l'icona con
freccia SALVA. La cornice
di riferimento sarà salvata e
numerata.
Selezione di un piano di
proiezione
I piani di proiezione sono
selezionati dall'utente o
automaticamente dall'ND 1400.
Sfiorare il pulsante
PROIEZIONE e quindi sfiorare
l'icona del piano di proiezione:
• 3D: nessun piano di
proiezione selezionato
• piani XY, YZ o ZX
• Auto: l'ND 1400 seleziona un
piano di proiezione basato sui
punti misurati.
Misurazione di figure
Le figure si misurano sfiorando l'icona
di una figura o l'icona MEASURE
MAGIC nella scheda MISURA 2D o 3D,
misurando i punti e quindi premendo i
tasti ENTER e FINISH.
1. Misurazione di un punto
Sfiorare l'icona PUNTO e
misurare un punto.
2. Misurazione di una linea
Sfiorare l'icona LINEA e
misurare un minimo di 2 punti.
3. Misurazione di un cerchio
Sfiorare l'icona CERCHIO
e misurare un minimo di 3
punti in qualsiasi ordine sulla
circonferenza.
4. Misurazione di un arco
Sfiorare una volta l'icona
CERCHIO per visualizzare
l'icona ARCO, quindi sfiorare
l'icona ARCO e misurare un
minimo di 3 punti in sequenza
dall'inizio alla fine dell'arco.
5. Misurazione di un'asola
Sfiorare l'icona ASOLA e
misurare un minimo di 5 punti
nella sequenza riportata di
seguito.
• Due punti su un lato lungo
• Un punto sull'estremità più
vicina
• Un punto al centro del
secondo lato lungo
• Ultimo punto nell'estremità
rimanente
I punti possono essere misurati
in sequenza in qualsiasi
direzione.
6. Misurazione di un angolo
Sfiorare l'icona ANGOLO
e misurare un minimo di 2
punti su ciascuno dei due lati.
Premere il tasto FINISH dopo
ogni lato.
7. Misurazione di una
distanza
Sfiorare l'icona DISTANZA e
misurare 1 punto su ciascuna
estremità della distanza.
8. Misurazione di una sfera
Sfiorare l'icona SFERA e
misurare un minimo di 4
punti in qualsiasi ordine sulla
superficie della sfera.
9. Misurazione di un piano
Sfiorare l'icona PIANO e
misurare un minimo di 3 punti
sulla superficie del piano
Funzionamento
