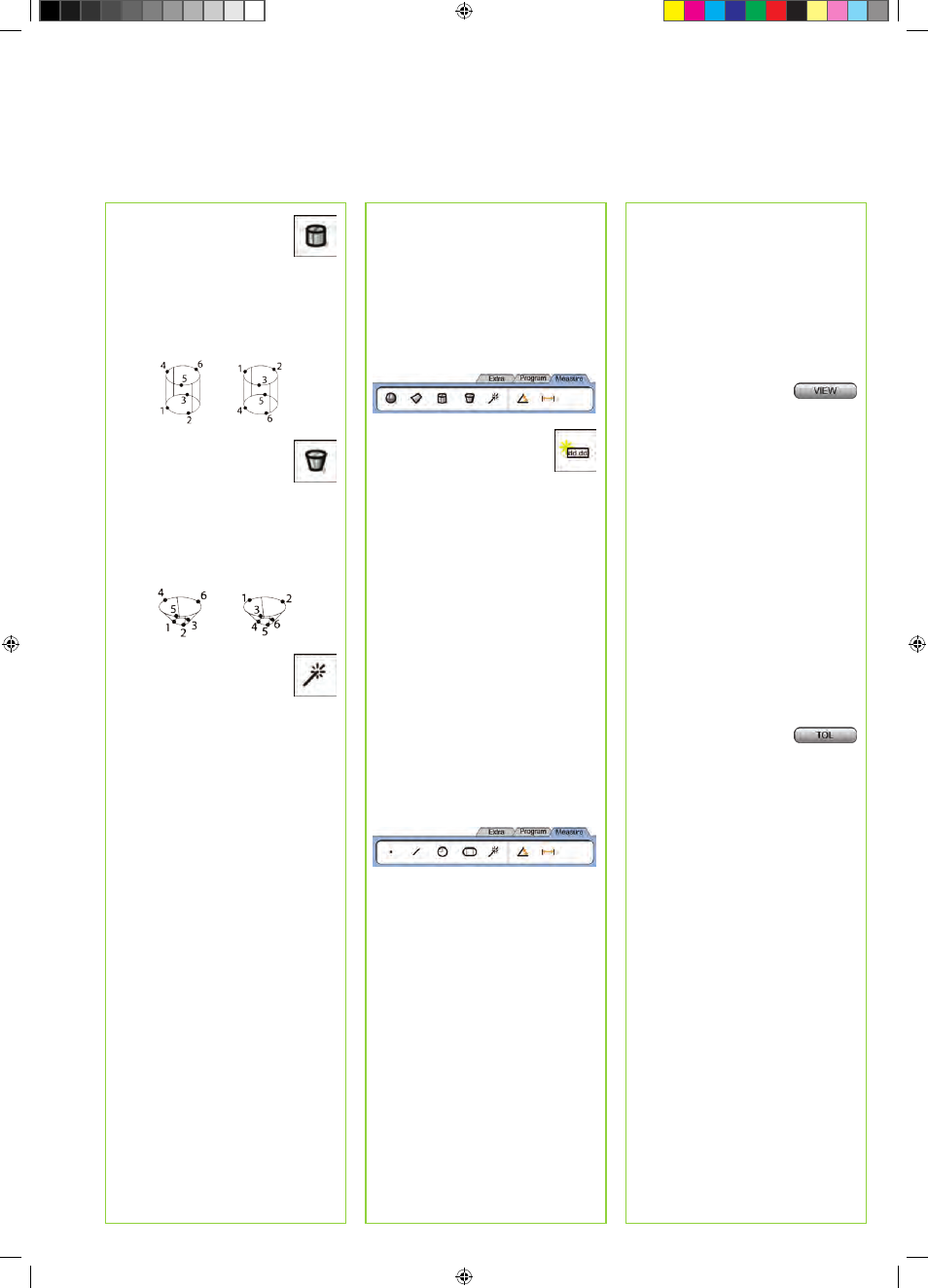

10. Medir um cilindro
Toque no ícone CILINDRO e
meça 3 pontos em redor de
uma das extremidades da
circunferência, 3 pontos em
redor da extremidade oposta
da circunferência e, depois,
em qualquer ponto adicional
pretendido.
11. Medir um cone
Toque no ícone CONE e
meça 3 pontos em redor de
uma das extremidades da
circunferência, 3 pontos em
redor de extremidade oposta
da circunferência e, depois,
em qualquer ponto adicional
pretendido.
12. Usar Medição Mágica
Prima o ícone MEDIÇÃO
MÁGICA e meça os pontos
numa função. O tipo de função
será definido com base no
padrão e na sequência da
medição do ponto.
Criar Funções
As funções são criadas seleccionando o
tipo de função a ser criada, introduzindo
os dados da função pretendida e
premindo a tecla TERMINAR.
1. Especificar o tipo de função
Prima o separador MEDIR e de seguida
prima um ícone de medição para
especificar o tipo de função a ser criado.
2. Introduzir os dados da
função
Prima o ícone INTRODUZIR
DADOS e de seguida introduza
os dados nos campos
apresentados no ecrã.
3. Concluir a criação
Prima a tecla TERMINAR para concluir a
criação da função. A nova função criada
será apresentada na lista de funções.
Construir funções
As funções são construídas
seleccionando o tipo de função a ser
construída, seleccionando as função
relacionadas e premindo a tecla
TERMINAR.
1. Especificar o tipo de função
Prima o separador MEDIR e de
seguida prima um ícone de medição
para especificar o tipo de função a ser
construído.
2. Seleccione as funções relacionadas
Prima as funções relacionadas
pretendidas na lista de função. Serão
apresentadas marcas de verificação
junto das funções relacionadas.
3. Concluir a construção
Prima a tecla TERMINAR para concluir
a construção. A nova função construída
será apresentada na lista de funções.
Visualizar dados de medição
Os pontos de dados medidos com
erros de forma são visualizados
através da selecção de uma função na
lista de funções e premindo o botão
VISUALIZAR.
1. Seleccionar uma função
Prima a função pretendida na lista de
funções.
2. Prima o botão
VISUALIzAR
Os erros de forma são
apresentados à medida
que as linhas se estendem
desde os pontos de dados
até à função. Os dois
maiores erros de forma são
apresentados a vermelho.
Aplicar tolerâncias
As tolerâncias são aplicadas através da
selecção de uma função, premindo o
botão TOL, seleccionando um tipo de
tolerância e introduzindo um dado de
tolerância.
1. Seleccionar uma função
Prima a função pretendida na lista de
funções.
2. Prima o botão ToL
Os tipos de tolerância são
apresentados na parte
inferior do ecrã como
ícones de tolerância.
3. Seleccione uma tolerância
Prima um ícone de tolerância para
seleccionar o tipo de tolerância
pretendida e de seguida prima a
palavra TOLERÂNCIA no canto superior
esquerdo do ecrã para seleccionar uma
tolerância específica.
4. Introduza um dado de tolerância
Introduza OS DADOS NOMINAIS e de
TOLERÂNCIA nos campos fornecidos
no ecrã de tolerência.
5. Visualizar o resultado
Os quadrados verdes junto às funções
na lista de funções indicam as
tolerâncias aprovadas. Os quadrados a
vermelho e os caracteres sublinhados
no ecrã DRO indicam as tolerâncias
falhadas.
