5

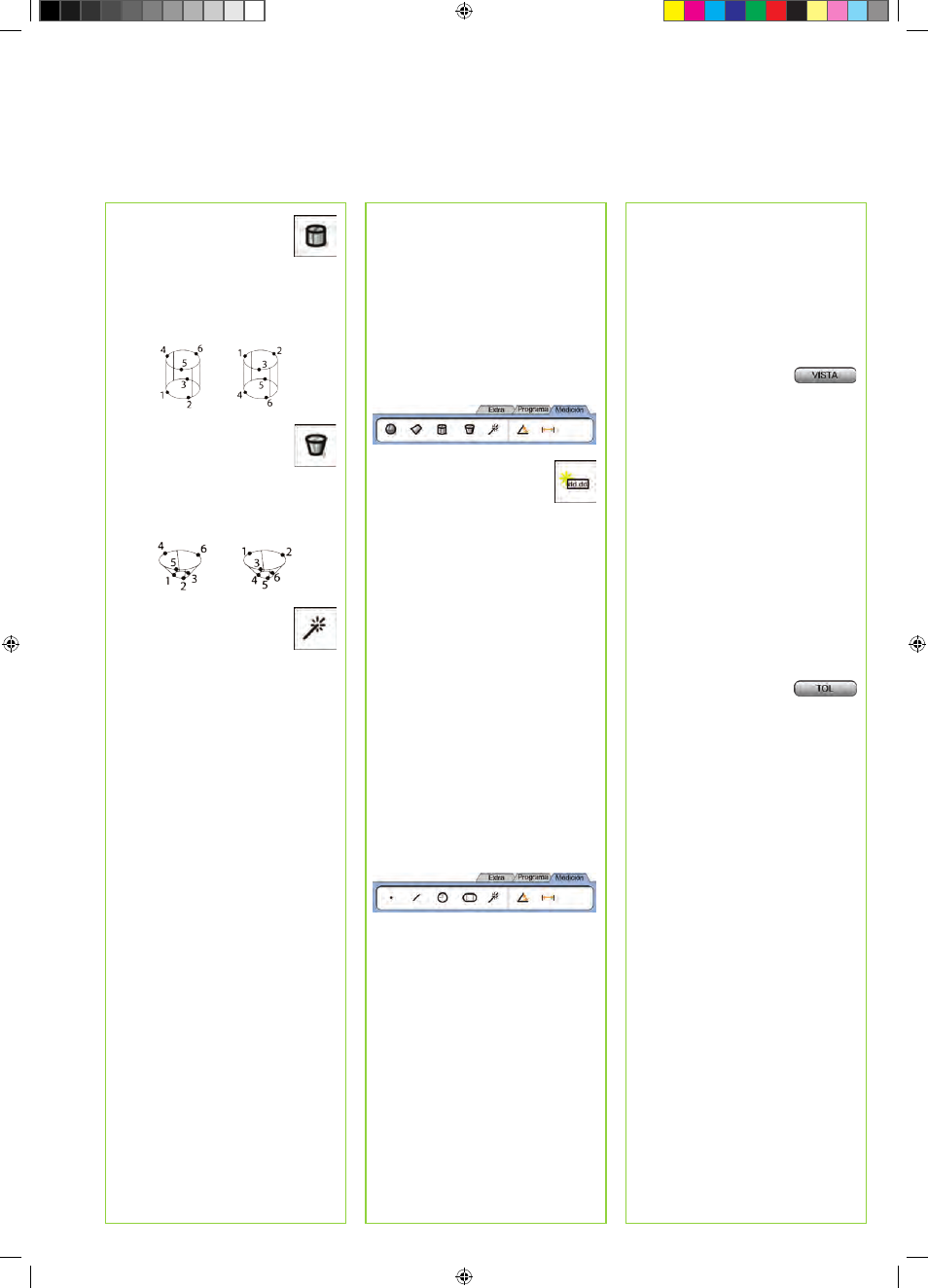

10. Medir un cilíndro
Tocar el icono CILÍNDRo
y palpar 3 puntos en la
circunferencia de un extremo,
3 puntos en la circunferencia
del otro extremo y luego
cualquier punto adicional
deseado.
11. Medir un cono
Tocar el icono CoNo y palpar
3 puntos en la circunferencia
de un extremo, 3 puntos en la
circunferencia del otro extremo
y luego cualquier punto
adicional deseado.
12. Utilizar Medición Mágica
Tocar el icono MEDICIÓN
MÁGICA y palpar puntos en un
elemento. El tipo de elemento
se determina en base a la
figura y secuencia de palpado
de los puntos.
Crear Elementos
Los elementos se crean seleccionando
el tipo de elemento que se desea crear,
introduciendo los datos del elemento
necesarios y luego pulsando la tecla
FINALIZAR.
1. Especificar el tipo de elemento
Tocar la etiqueta MEDICIÓN y entonces
tocar un icono de medida para
especificar el tipo de elemento que va a
ser creado.
2. Introducir los datos del
elemento
Tocar el icono INTRoDUCIR
DAToS y luego introducir
los datos en los campos
visualizados en pantalla.
3. Completar la creación
Pulsar la tecla FINALIZAR para
completar la creación del elemento.
El nuevo elemento creado se mostrará
en la lista de elementos.
Construir Elementos
Las elementos se construyen
seleccionando el tipo de elemento que
se desea construir, seleccionando los
elementos de base y luego pulsando la
tecla FINALIZAR.
1. Especificar el tipo de elemento
Tocar la etiqueta MEDICIÓN y entonces
tocar un icono de medida para
especificar el tipo de elemento que va a
ser construido.
2. Seleccionar los elementos de base
Tocar los elementos de base deseados
en la lista de elementos. Junto al
elemento de base aparecerá una marca
de comprobación.
3. Completar la construcción
Pulsar la tecla FINALIZAR para
completar la construcción. El nuevo
elemento construido se mostrará en la
lista de elementos.
Ver datos de la medición
Pueden verse los datos de puntos
palpados con errores formales
seleccionado un elemento de la lista de
elementos y tocando el botón VISTA.
1. Seleccionar un elemento
Tocar el elemento deseado en la lista de
elementos.
2. Pulsar el botón VISTA
Los errores formales están
visualizados como líneas
extendiendose de los datos
de los puntos al elemento.
Los dos errores formales
más grandes se visualizan
en rojo.
Aplicar tolerancias
Las tolerancias se aplican seleccionando
un elemento, tocando el botón ToL,
seleccionado un tipo de tolerancia e
introduciendo los datos de la tolerancia.
1. Seleccionar un elemento
Tocar el elemento deseado en la lista de
elementos.
2. Pulsar el botón TOL
Los tipos de tolerancias se
muestran en la parte inferior
de la pantalla como iconos
de tolerancia.
3. Seleccionar una tolerancia.
Tocar un icono de tolerancia para
seleccionar el tipo de tolerancia
deseada y tocar entonces la palabra
ToLERANCIA en la esquina izquierda
superior de la pantalla para seleccionar
una tolerancia especifíca.
4. Introducir los datos de la tolerancia
Introducir los datos NoMINALES y de
ToLERANCIA en el campo de datos
previstos en la pantalla de tolerancias.
5. Ver el resultado
Los cuadros verdes junto a los
elementos en la lista de elementos
indican las tolerancias aprobadas. Los
cuadros rojos y caracteres fuera de
línea en la pantalla del DRo indican
tolerancias fallidas.
operación
