Extender Series • Reference
Reference, cont’d
PRELIMINAR
Y
A-18

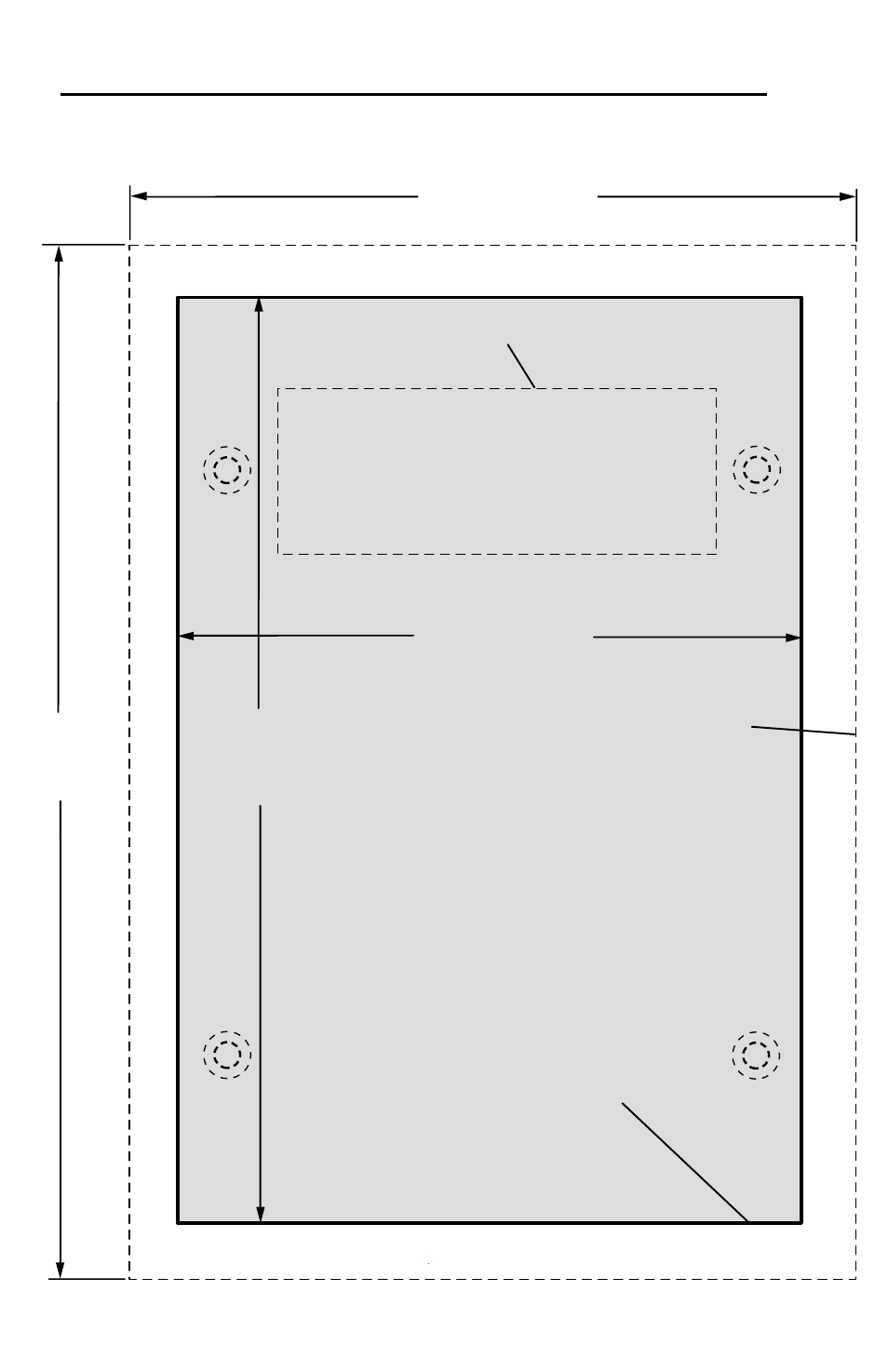

Extender WM AAP template
6.4"
(16.3 cm)
Top Panel
4.5” (11.43 cm)
Location of Extender AAP Circuit Board
Extender WM AAP
Cut-Out Template for the Extron
SURFACE
CUT-OUT AREA
FOR MOUNTING
Cut Out Line for
Installing the
Electrical Box
TEMPLATE IS
FULL SIZE.
5.73”
(14.55 cm)
3.86” (9.80 cm)
Please verify dimensions prior to cutting.
