HPI Racing Nitro Monster King - Manual (Page 42)

42
DUST PROTECTION AND O-RING COMPLETE SET
STAUBSCHUTZ UND DICHTUNGSSET
JEU COMPLET PROT. POUSSIERE ET JOINT TORIQUE
スロットルカバー/Oリングセット
1472
15117 15111
15110
15134
15116
15130
15128
15135 15131
15131
15121
15120
15119
A804
15118
87623
Z421
Z721
Z721
Z423
1503
15113
15114
15112
1470
1471
1474
1468
1468
1473
15167
15132
COMPOSITE ROTARY CARBURETOR COMPLETE (F2/T-15L)
DREHVERGASER KOMPLETT (COMPOSITE/F2/T-15L)
CARBURATEUR ROTATIF COMPOSITE COMPLET (F2/T-15L)
コンポジットロータリーキャブレターセット (F2/T-15L）
15182
15165
15169
15170
2
mm
1662
2
mm
7
mm
7
mm
8
mm

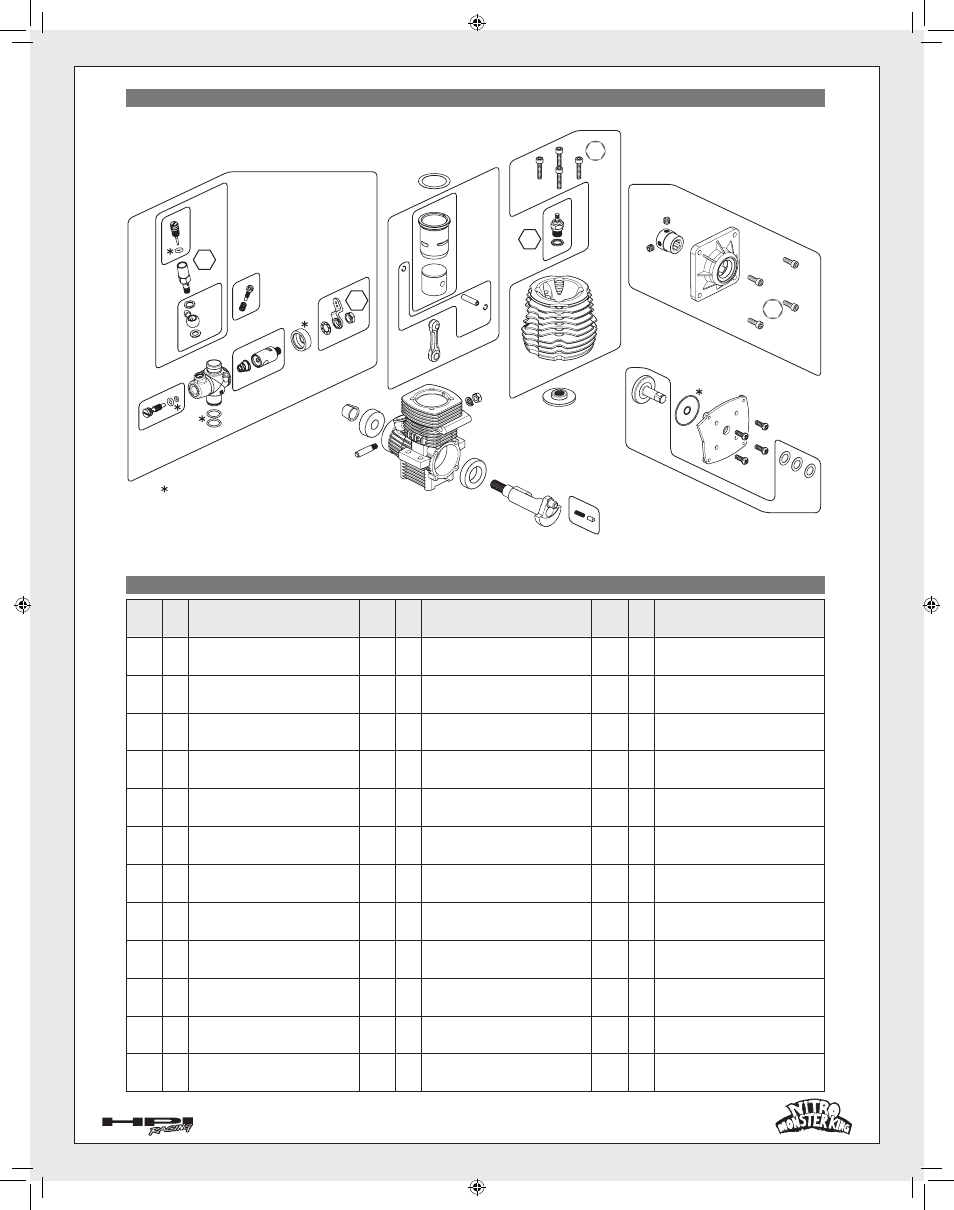

Exploded view Explosionszeichnung Vue éclatée 展開図
Number
Nummer
Numéro
品 番
Qty.
Anzahl
Qté.
入 数
Description
Beschreibung
Description
品 名
1468 1 WASHER SET FOR FUEL LINE FITTING
UNTERLAGSCHEIBEN FUER EINLASSTUTZEN
JEU DE RONDELLES POUR ALIMENTATION EN CARBURANT
ニップルワッシャーセット
1470 1 MAIN NEEDLE VALVE HOLDER
HAUPTDUESENNADEL HALTER
SUPPORT DE SOUPAPE POUR POINTEAU PRINCIPAL
メインニードルホルダー
1471 1 MAIN NEEDLE
HAUPTDUESENNADEL
POINTEAU PRINCIPAL
メインニードル
1472 1 MAIN NEEDLE/FUEL INTAKE SET
HAUPTDUESENNADELSATZ
JEU POINTEAU PRINCIPAL/ALIMENTATION EN CARBURANT
メインニードルセット
1473 1 FUEL LINE FITTING/WASHER SET
EINLASSTUTZEN MIT UNTERLAGSCHEIBEN
JEU ADAPTATEUR ALIMENTATION EN CARBURANT/RONDELLES
ニップル
1474 1 IDLE ADJUSTMENT SCREW w/ SPRING
LEERLAUFDREHZAHLSCHRAUBE MIT FEDER
VIS DE REGLAGE DE RALENTI avec RESSORT
アイドルアジャストスクリュー
1503 1 GLOW PLUG MEDIUM COLD R4
GLUEHKERZE MITTEL KALT R4
BOUGIE MEDIUM FROIDE R4
グロープラグ ミディアムコールド R4
1662 8 SCREW SET
Schraubensatz Zylinderkopf
JEU DE VIS
スクリューセット
15110 1 CYLINDER/PISTON SET
ZYLINDERLAUFBUCHSE UND KOLBEN
CHEMISE / PISTON
シリンダーピストンセット
15111 1 CYLINDER/PISTON/CONNECTING ROD SET
LAUFGARNITUR KOMPLETT
CHEMISE / PISTON ET BIELLE
シリンダーピストンコンロッドセット
15112 1 CONNECTING ROD
PLEUEL
BIELLE
コンロッド
15113 1 PISTON PIN/RETAINER SET
KOLBENBOLZEN MIT CLIPS
AXE DE PISTON ET CLIPS
ピストンピン/リテーナーセット
Number
Nummer
Numéro
品 番
Qty.
Anzahl
Qté.
入 数
Description
Beschreibung
Description
品 名
15114 2 RETAINER FOR PISTON PIN
KOLBENBOLZEN CLIPS
CLIP POUR AXE DE PISTON
ピストンピンリテーナー
15116 1 UNDERHEAD
BRENNRAUMEINSATZ
CULASSE PORTE BOUGIE
アンダーヘッド
15117 1 GASKET FOR CYLINDER (0.1mm)
ZYLINDERKOPFDICHTUNG (0.1mm)
JOINT DE CULASSE (0.1mm)
シリンダーガスケット（0.1mm）
15118 1 CRANKCASE
KURBELWELLENGEHAEUSE
CARTER
クランクケース
15119 1 BALL BEARING 10x19x5mm (6800 2RS/FRONT)
KUGELLAGER 10x19x5mm (6800 2RS/VORNE)
ROULEMENT A BILLES 10x19x5mm (6800 2RS/AVANT)
ボールベアリング 10x19x5mm (6800 2RS/フロント)
15120 1 BALL BEARING 10x19x5mm (6800 OPEN/REAR)
KUGELLAGER 10x19x5mm (6800 OPEN/HINTEN)
ROULEMENT A BILLES 10x19x5mm (6800 OPEN/ARRIERE)
ボールベアリング 10x19x5mm (6800 OPEN/リア)
15121 1 CRANKSHAFT (STANDARD SHAFT)
KURBELWELLE (STD-WELLE)
VILEBREQUIN (TYPE STANDARD)
クランクシャフト (ノーマルシャフト)
15127 1 COVER PLATE SET (ROTO STARTER/PULLSTART)
ABDECKPLATTE (E STARTER/SEILZUGSTARTER)
JEU PLAQUE FERM. (DEM. ROTO START/LANCEUR)
バックプレートセット （スターター付エンジン用）
15128 1 COVER PLATE
HINTERE ABDECKUNG
PLAQUE ARRIERE
カバープレート
15130 1 STARTING PIN/PRESSURE SPRING
STARTPIN UND DRUCKFEDER
AXE LANCEUR ET RESSORT DE TENSION
スターティングピン/プレッシャースプリング
15131 1 LOCK PIN FOR CARBURETOR
VERGASER KLEMMSTIFT
CLAVETTE CARBURATEUR
キャブレターロックピン
15132 1 DUST PROTECTION AND O-RING COMPLETE SET
STAUBSCHUTZ UND DICHTUNGSSET
JEU COMPLET PROT. POUSSIERE ET JOINT TORIQUE
スロットルカバー/Oリングセット
Number
Nummer
Numéro
品 番
Qty.
Anzahl
Qté.
入 数
Description
Beschreibung
Description
品 名
15134 1 CYLINDER HEAD (T-15L)
ZYLINDERKOPF (T-15L)
CULASSE (T-15L)
シリンダーヘッド (T-15L)
15135 1 STARTING SHAFT 6x20x20mm
STARTERWELLE 6x20x20mm
AXE DE DEMARRAGE 6x20x20mm
スターターシャフト6x20x20mm
15165 1 ROTARY CARBURETOR MAIN BODY
GEHAEUSE ROTOR VERGASER
CARTER DE CARBURATEUR ROTATIF
ロータリーキャブレター本体
15167 1 MIDRANGE NEEDLE VALVE
NADEL FUER MITTLEREN DREHZAHLBEREICH
POINTEAU VITESSE MOYENNE
ミッドレンジニードルバルブ
15169 1 ROTARY VALVE (5.5mm)
ROTOR VERGASER EINSATZ (5.5mm)
TIROIR (5.5mm)
ロータリーバルブ (5.5mm)
15170 1 THROTTLE ARM AND NUT SET
VERGASERHEBELSATZ
LEVIER COMMANDE CARBURATEUR
スロットルアームナットセット
15182 1 COMPOSITE ROTARY CARBURETOR COMPLETE (F2)
DREHVERGASER KOMPLETT (COMPOSITE/F2)
CARBURATEUR ROTATIF COMPOSITE COMPLET (F2)
コンポジットロータリーキャブレターセット (F2/T-15L）
87623 1 HPI NITRO START BACK PLATE SET (T SERIES ENGINES)
HPI NITRO START ABDECKPLATTEN SET (T SERIE MOTOR)
PLAQUE PROT. HPI NITRO START (MOTEURS SERIE T)
HPI ナイトロスターターバックプレートユニット(Tシリーズエンジン)
A804 1 COLLET 7x5mm
SCHWUNGRAD LAGERHUELSE 7x5mm
CONE VOLANT 7x5mm
コレット 7x5mm
Z421 12 CAP HEAD SCREW M2.6x8mm
INBUSSCHRAUBE M2.6x8 SCHWARZ
VIS TETE CYLINDRIQUE M2.6x8mm
キャップネジ M2.6x8mm
Z423 12 CAP HEAD SCREW M2.6x12mm
INBUSSCHRAUBE M2.6x12 SCHWARZ
VIS M2.6x12mm
キャップネジ M2.6x12mm
Spare Parts List Ersatzteileliste Liste de pièces détachées スペアパーツリスト
