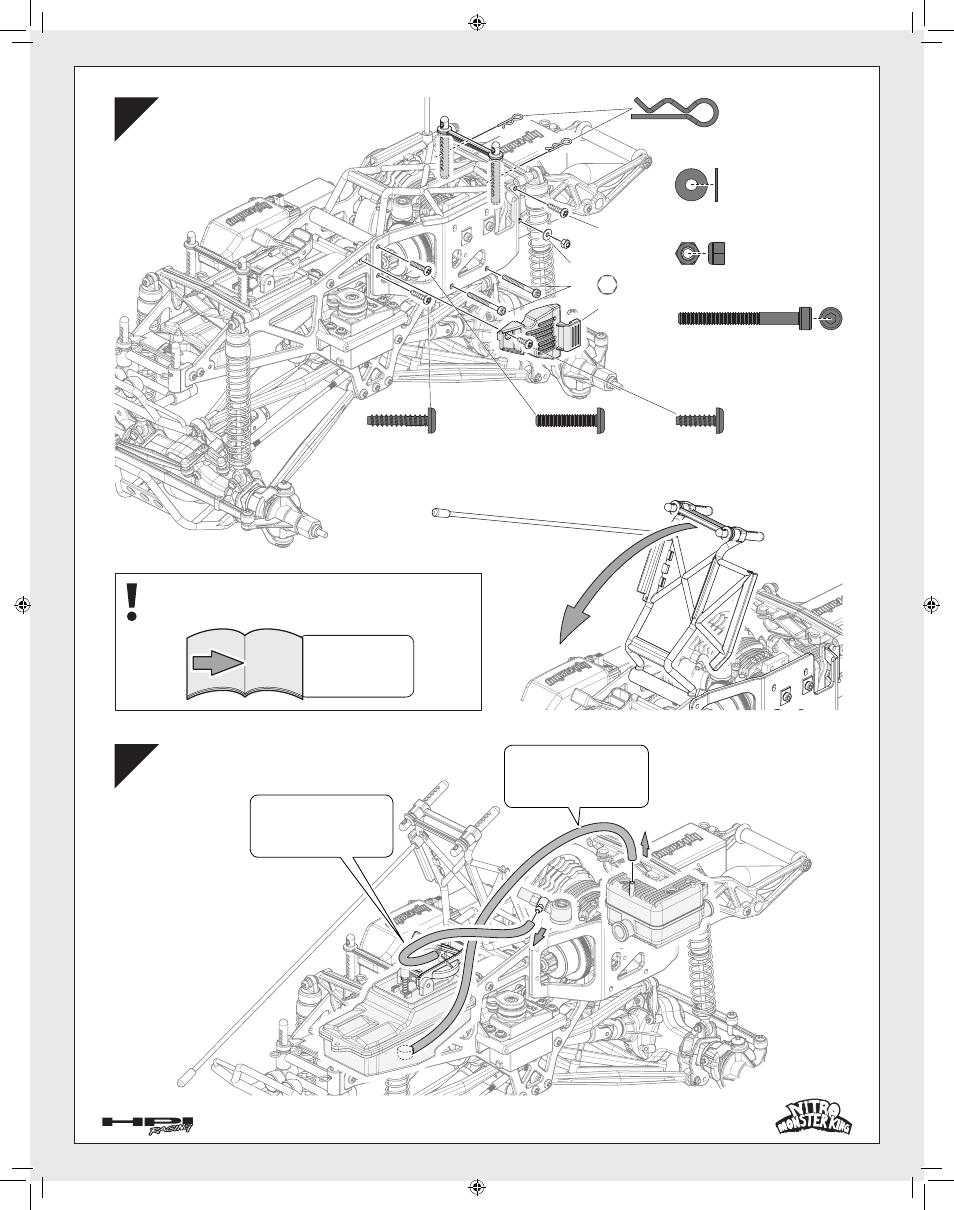

HPI Racing Nitro Monster King - Manual (Page 27)

27
6122
Body Pin (Medium)
Karosseriesplinte Mittel
Clip carrosserie (moyen)
ボディピン中
6122
Body Pin (Medium)
Karosseriesplinte Mittel
Clip carrosserie (moyen)
ボデ ィ ピン中
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
Z519
Binder Head Screw M3x15mm
Flachkopfschraube M3x15mm
Vis tete ronde M3x15mm
バイン ドネジ M3x15mm
Z519
Binder Head Screw M3x15mm
Flachkopfschraube M3x15mm
Vis tete ronde M3x15mm
バインドネジ M3x15mm
Z567
TP. Binder Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
Vis tole tete platem3x10mm
T.PバインドネジM3x10mm
Z567
TP . Binder Head Screw M3x10m m
Flachkopfschneidschraube M3x10mm
Vis tole tete platem3x10mm
T.Pバイン ドネジM3x10mm
Z569
TP. Binder Head Screw M3x15mm
Flachkopfschneidschraube M3x15mm
Vis tole tete platem3x15mm
T.PバインドネジM3x15mm
Z569
TP . Binder Head Screw M3x15m m
Flachkopfschneidschraube M3x15mm
Vis tole tete platem3x15mm
T.Pバイン ドネジM3x15mm
Z663
Lock Nut M3
Stoppmutter M3
Ecrou nylstop M3
ナイロンナットM3
Z663
Lock Nut M3
Stoppmutter M3
Ecrou nylstop M3
ナイロンナットM3
86895
Cap Head Screw M3x30mm
Inbusschraube M3x30mm
Vis tete cylindrique M3x30mm
キャップヘッドスクリュー M3x30mm
86895
Cap Head Screw M3x30mm
Inbusschraube M3x30mm
Vis tete cylindrique M3x30mm
キ ャッ プヘ ッ ドス ク リ ュー M3x30m m
2.5
mm
2
3
295mm
Pressure Line
Druckleitung
Conduite de surpression
プレッシャーチューブ
175mm
Fuel Line
Kraftstoffleitung
Conduite de carburant
燃料チューブ
A:
B:
When reinstalling the engine you need properly set the gear mesh.
Wenn Sie den Motor wieder einbauen, müssen Sie das Ritzelspiel neu einstellen.
Lorsque vous réinstallez le moteur, vous devez régler correctement l’engrènement.
組み立て時は バックラッシュの調整をしてください。
Reference Section
Abschnitt
Section de référence
参照セクション
P.29
85623 ❶
Z569
Z224
86895
Z663
