Parrilla de gas LP

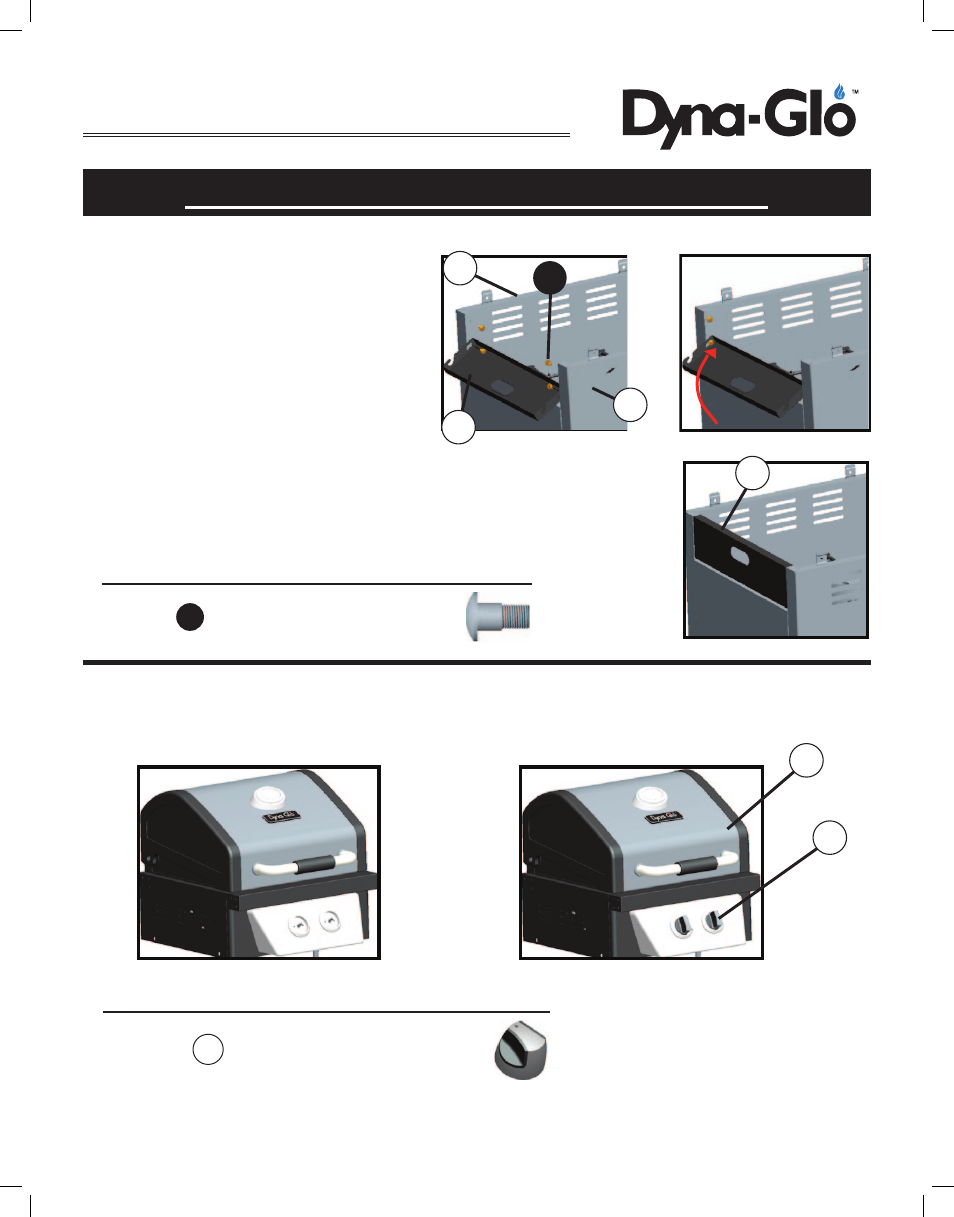

INSTRUCCIONES PARA EL ENSAMBLAJE
Paso 10
Coloque las perillas de control (13) en el panel de control del cuerpo
de la parrilla (12) presionando suavemente en el vástago de la válvula.
Perilla
de control
Piezas utilizadas
2 pzas 13
13
12
12 13
1. Asegure el panel posterior superior
giratorio de la unidad (11) al panel lateral
izquierdo de la unidad (4) y al panel lateral
derecho de la unidad (5) con dos tornillos
(C). Luego instale otros 2 tornillos (C) en
los agujeros de montaje superiores de
los paneles laterales izquierdo y derecho.
Estos tornillos asegurarán el panel
posterior superior giratorio de la unidad
(1) cuando esté en la posición cerrada.
2. Rote la parte superior del panel posterior giratorio de la unidad (11)
hasta que los dos tornillos (C) de los paneles laterales izquierdo y
derecho ajusten a presión en las dos ranuras de la parte superior del
panel posterior giratorio de la unidad.
5
C
11
11
C Tornillo M6
Accesorios utilizados
4 pzas
Paso 9
4
