Parrilla de gas LP
INSTRUCCIONES PARA EL ENSAMBLAJE

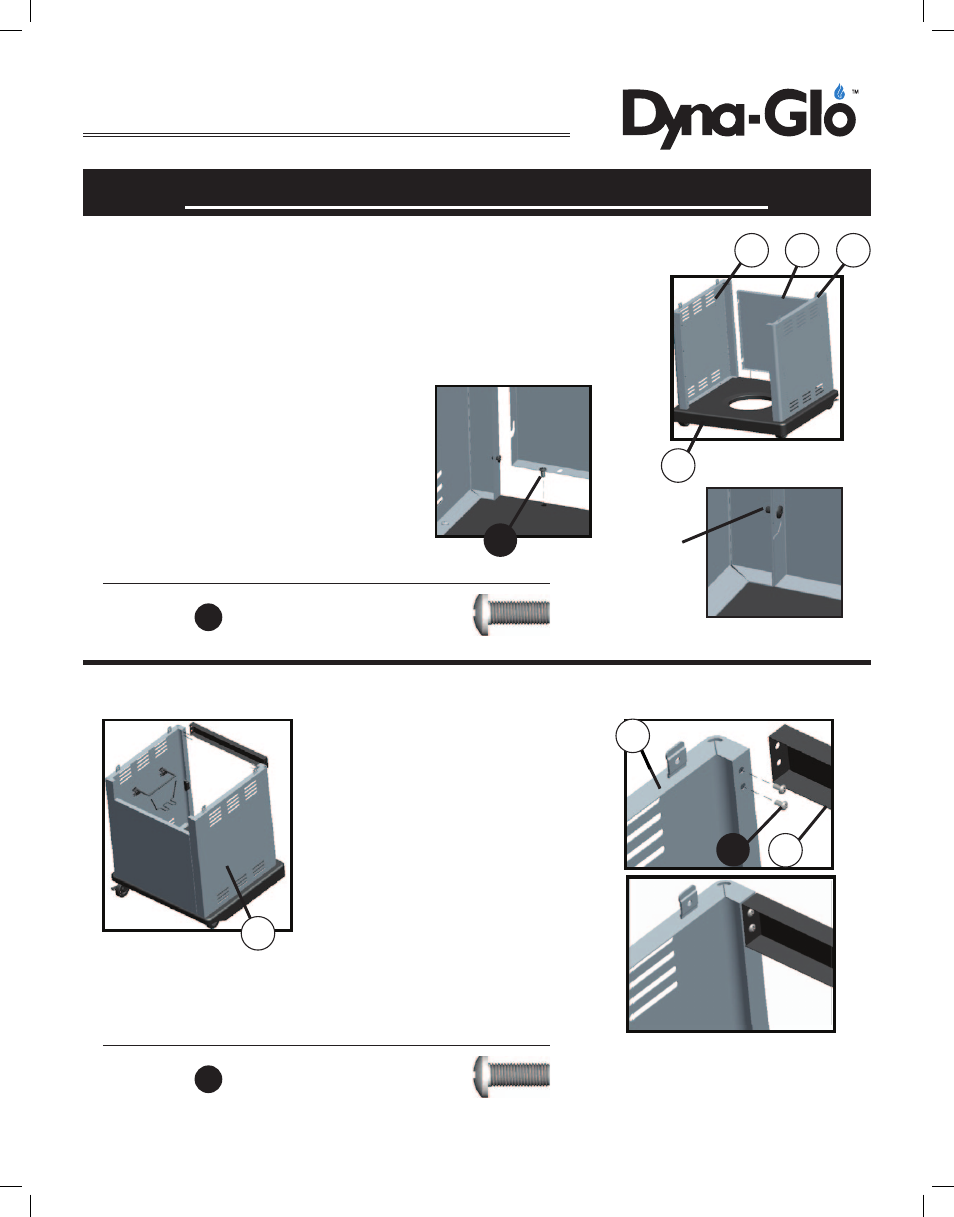

Paso 5
1.Alinee los agujeros tipo bocallave del panel posterior de la unidad
(8) con los 4 tornillos que acaba de instalar en los paneles laterales
izquierdo y derecho de la unidad. Presione el panel posterior de la
unidad (8) en los tornillos y hacia abajo para que coincida con el
anaquel inferior (1).
Paso 6
Fije el refuerzo superior de la puerta
(9) a los paneles laterales izquierdo
y derecho de la unidad utilizando
cuatro tornillos (A) y luego apriete
los tornillos.
2.Fije el panel posterior de la unidad
(8) al anaquel inferior (1) con dos
tornillos (A). Seguidamente, apriete
los 4 tornillos de los paneles izquierdo
y derecho de la unidad (4 y 5).
A
Tornillo
M6x12
Accesorios utilizados
2 pzas
1
8 4 5
A
A
M6x12
Scr ew
Accesorios utilizados
4 pzas
A: M6x12 Screw
Qty: 4pcs
4
5
9 A
A
4
9
10 11
Apriete el
tornillo (A).
