Parrilla de gas LP

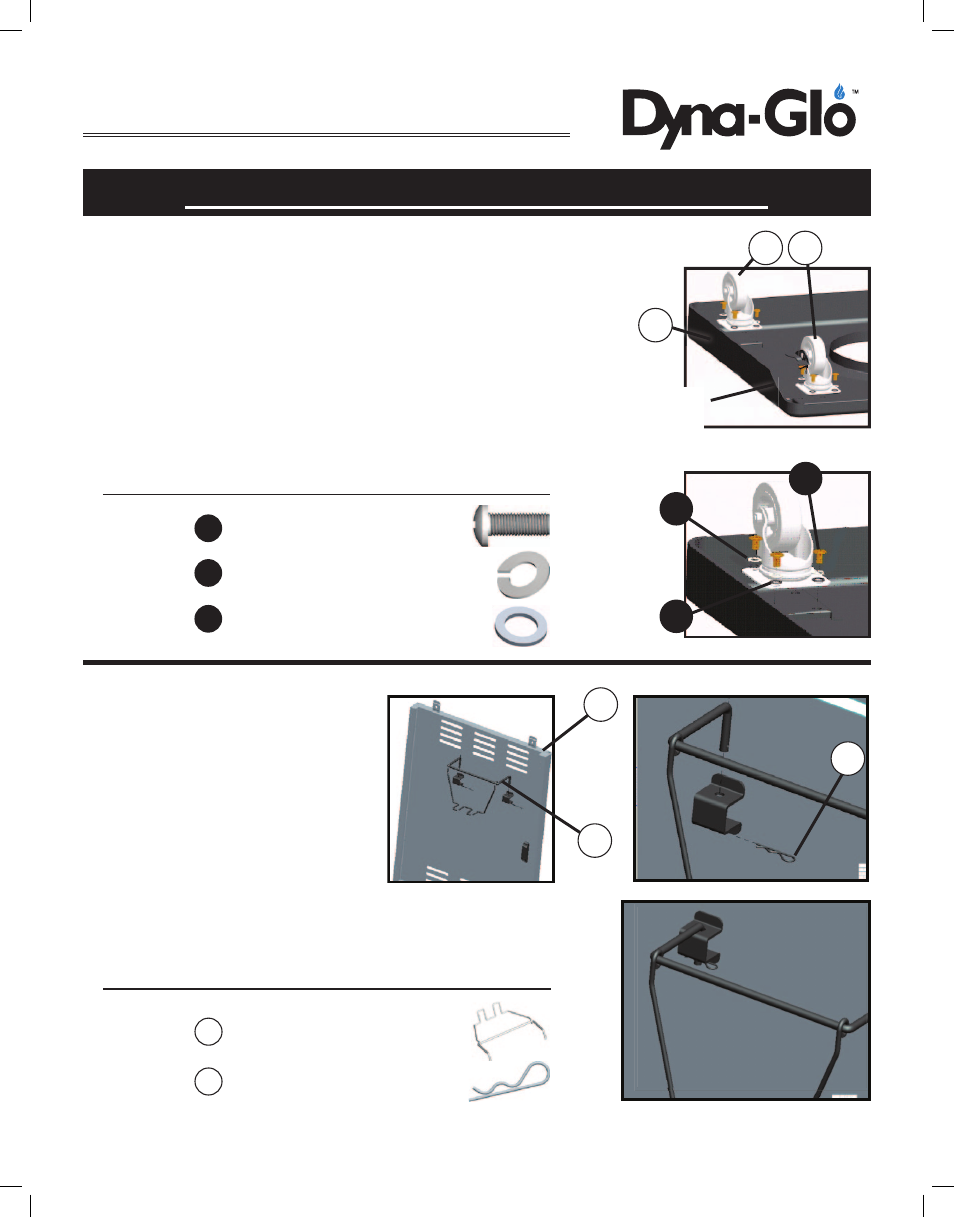

INSTRUCCIONES PARA EL ENSAMBLAJE
Paso 1
1. Fije cada rueda con bloqueo (2) a la parte posterior (el lado que
está biselado para acceder al mecanismo de bloqueo cuando está
ensamblada y vertical) del anaquel inferior (1) utilizando cuatro
tornillos (A), cuatro arandelas de presión (F) y cuatro arandelas
planas (G). Luego apriete todos los tornillos.
Paso 2
Primero, retire los pasadores (7)
del portacilindro (6). Inserte el
portacilindro (6) a través de los
agujeros en el soporte prefijado
al panel del lado derecho de la
unidad (5). Fije en posición con
los pasadores (7).
Lado posterior
biselado
1
3
6
7
5
A
F
Tornillo
M6x12
Arandela de
presión de 6 mm
Accesorios utilizados
16 pzas
16 pzas
2. Instale las ruedas (3) en el lado frontal (no biselado)
del anaquel inferior utilizando cuatro tornillos (A), cuatro
arandelas de presión (F) y cuatro arandelas planas (G).
Luego apriete todos los tornillos.
6
5
7
Portacilindro
Pasador
6
7
1 pzas
2 pzas
Piezas utilizadas
8 9
2
G
Arandela
plana de 6 mm
16 pzas
A
G
F
