Gril au gaz GPL
INSTRUCTIONS D’ASSEMBLAGE

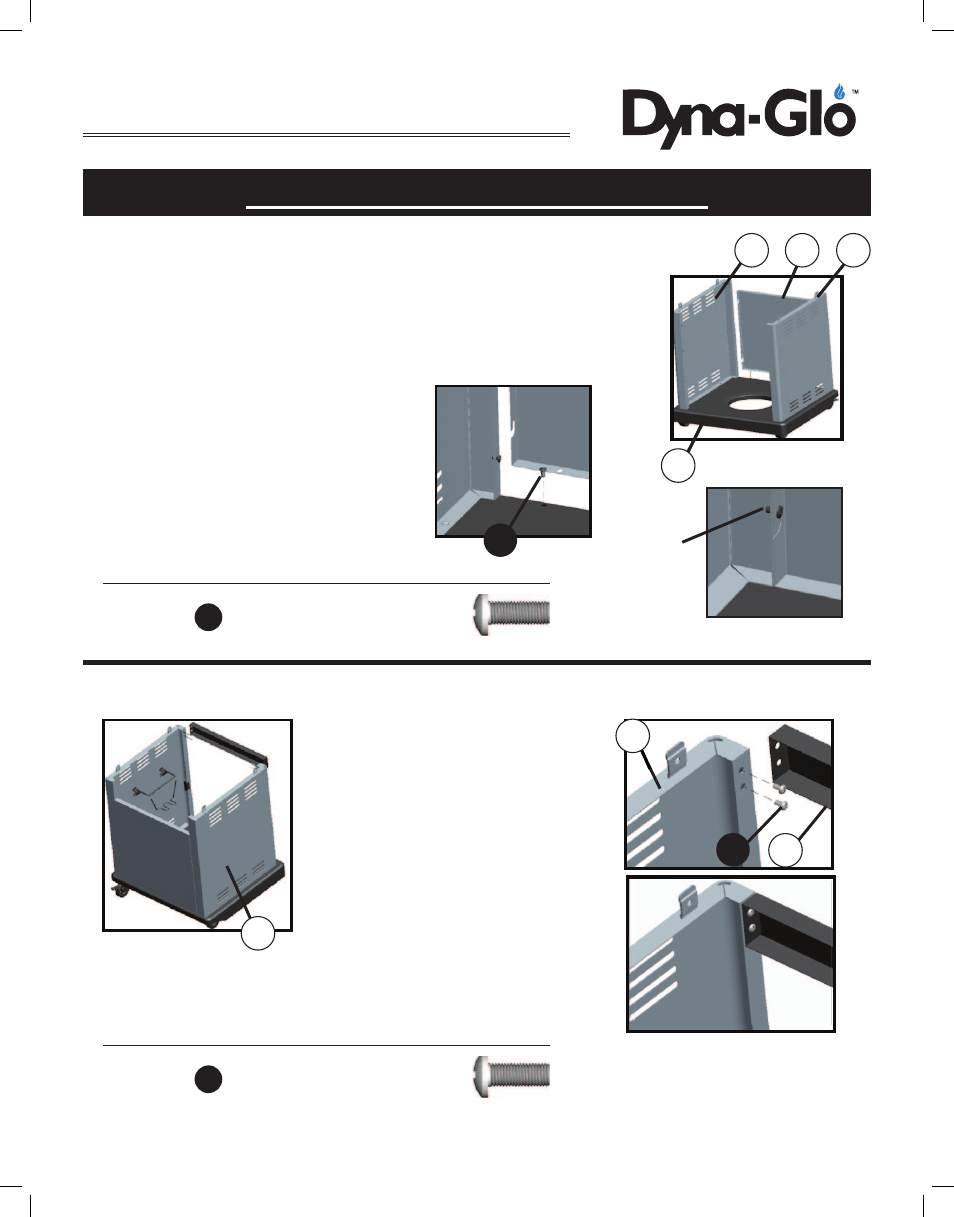

Étape 5
1. Alignez les trous en forme de clé du panneau arrière (8) de la
base à roulettes avec les 4 vis que vous venez d’installer dans les
panneaux latéraux gauche et droit de la base à roulettes. Poussez le
panneau arrière (8) de la base à roulettes sur les vis puis vers le bas
pour qu’il contacte l’étagère inférieure (1).
Étape 6
Fixez le renfort de porte supérieur
(9) aux panneaux latéraux gauche et
droit de la base à roulettes à l’aide
de quatre vis (A) et serrez les vis.
2. Fixez le panneau arrière (8) de la
base à roulettes à l’étagère inférieure
(1) à l’aide de deux vis (A). Ensuite,
serrez les 4 vis sur les panneaux
latéraux gauche et droit (4 et 5) de la
base à roulettes.
A Vis M6 x 12
Quincaillerie utilisée
2 unités
1
8 4 5
A
A Vis M6 x 12
Quincaillerie utilisée
4 unités
A: M6x12 Screw
Qty: 4pcs
4
5
9 A
A
4
9
10 11
Serrez
les vis (A).
5
