Gril au gaz GPL

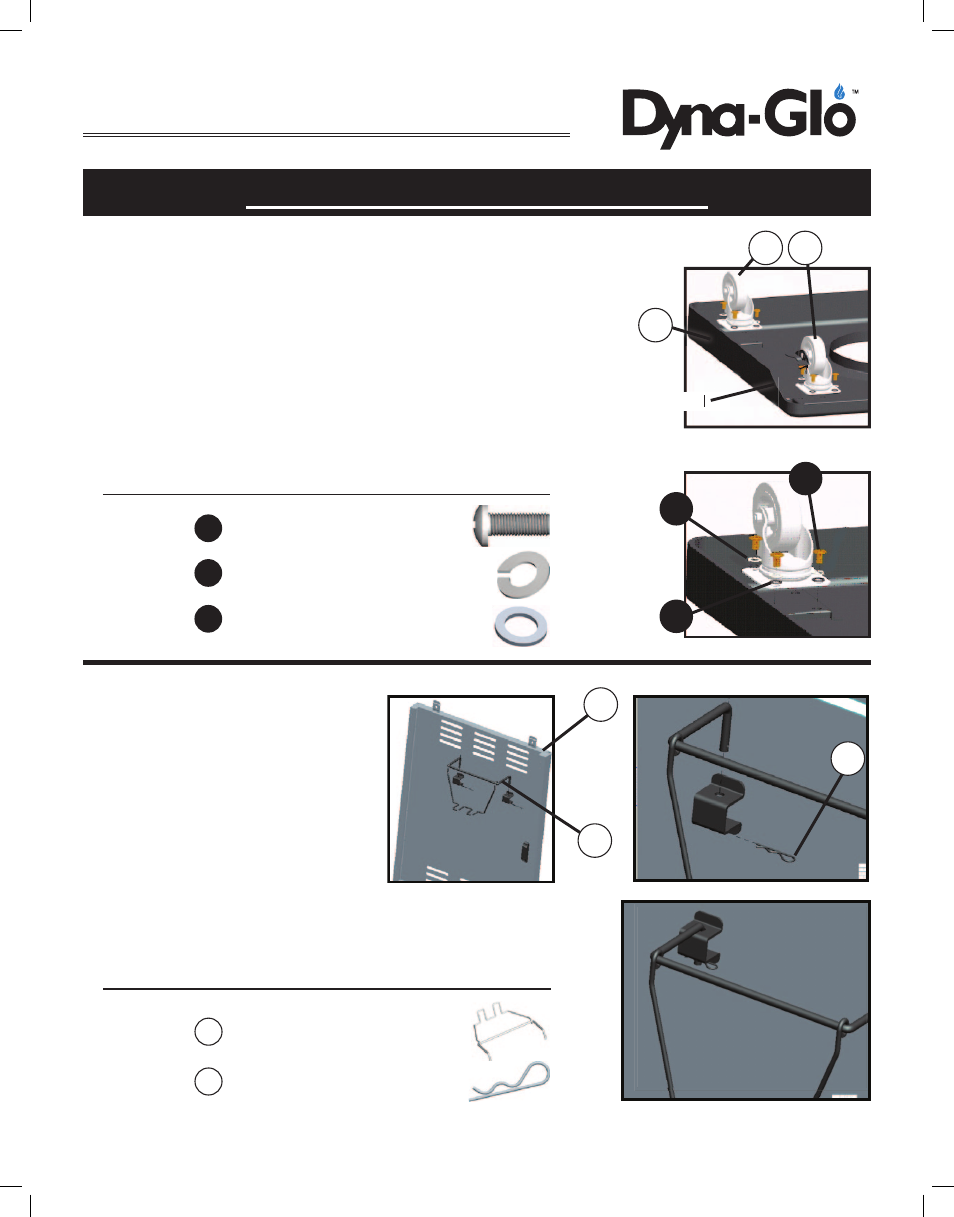

INSTRUCTIONS D’ASSEMBLAGE
Étape 1
1. Fixez chaque roulette à blocage (2) au côté arrière (biseauté
pour permettre l’accès au mécanisme de blocage lorsque le gril est
assemblé et droit) de l’étagère inférieure (1) à l’aide de quatre vis
(A), de quatre rondelles à ressort (F) et de quatre rondelles plates
(G). Serrez ensuite toutes les vis.
Étape 2
Tout d’abord, retirez les tiges (7)
du porte-bonbonne (6). Insérez le
porte-bonbonne (6) dans les trous
du support préfixé au panneau
latéral droit (5) de la base à
roulettes. Bloquez en place
avec les tiges (7).
Côté arrière biseauté
1
3
6
7
5
A
F
Vis
M6 x 12
Rondelle à
ressort 6MM
Quincaillerie utilisée
16 unités
16 unités
2. Fixez les roulettes (3) au côté avant (non biseauté)
de l’étagère inférieure à l’aide de quatre vis (A),
de quatre rondelles à ressort (F) et de quatre rondelles
plates (G). Serrez ensuite toutes les vis.
6
5
7
Porte-
bonbonne
Tige
6
7
1 unités
2 unités
Pièces utilisées
8 9
2
G
Rondelle à
plate 6MM
16 unités
A
G
F
