www.desatech.com 118992-01L 16
AA
Battery
Positive
UP

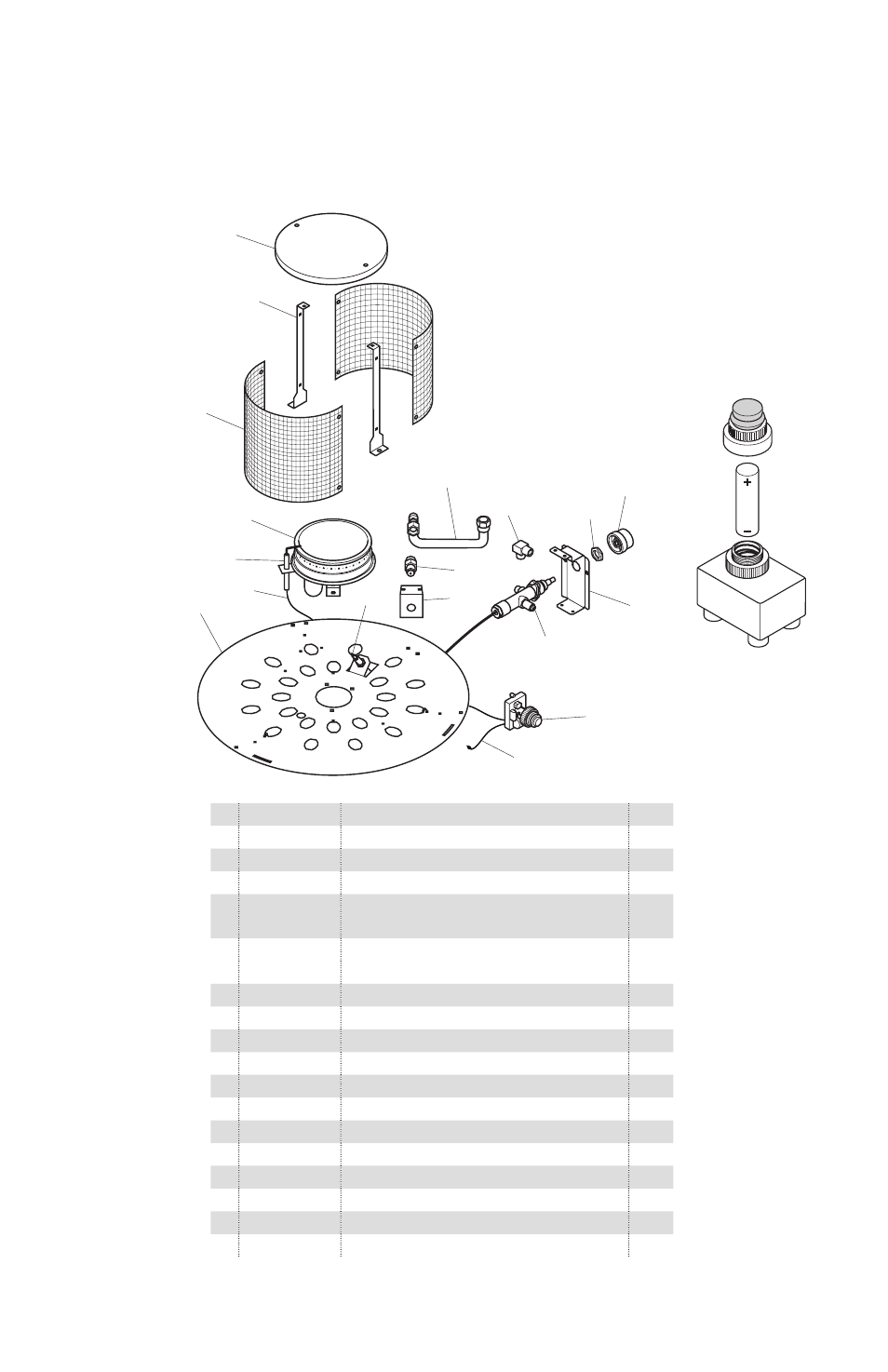

PIèCES
BRÛLEUR
MOdèLES Td101, Td103, Td109 ET Td111
Cette liste contient des pièces de rechange utilisées dans votre appareil de chauffage. pour
commander des pièces, suivez les instructions de la section Pièces de rechange, page 17.
N° Nº dE PIèCE dESCRIPTION QTé
1 119281-01 Capuchon de l'émetteur 1
2 119280-01 Montant de l'émetteur 2
3 118870-01 grille de l'émetteur 2
4 118864-01 brûleur de table 1
5 118852-01 Plaque de fixation du brûleur et fils
couplés d'interrupteur à bascule
1
6 119104-02 thermocouple 1
100898-01 écrou de thermocouple 2
7 119107-01 électrode d'allumage 1
8 119106-01 buse 1
9 118869-01 Tuyau flexible du brûleur 1
10 098508-01 écrou de vanne 1
11 120575-01 bouton 1
12 118867-01 plaque de montage de vanne 1
13 120413-01 fil de l'allumeur 1
14 118868-01 Vanne de contrôle 1
15 111435-02 Allumeur électronique 1
16 119557-01 raccord en L 1
17 119610-01 Support de buse 1
18 119611-01 fil de masse 1
1
2
3
4
6
8
17
9
10
11
12
14
15
18
7
5
13
16
installez la pile
d'après cette
illustration
Côté
négatif
de la pile
AA vers le
haut
AtteNtioN! Ne mettez
pas la pile au feu. elle
risquerait d’exploser ou de
couler, et par conséquent
causer des brûlures ou
des blessures.
