ASSEMBLAGE
suite
18. faites coulisser les montants sur les
mains courantes, comme illustré à la
figure 11. La partie courbée des montants
doit être orientée vers le bas.
19. insérez les mains courantes dans les trous
des colonnes (voir figure 11). Les mains
courantes passeront entièrement à travers
les colonnes. Vissez 1 écrou (g) aux extré-
mités des mains courantes comme illustré
à la figure 11.
20. Fixez les montants au déflecteur inférieur
avec 2 vis (f) chaque, comme illustré à la
figure 11.

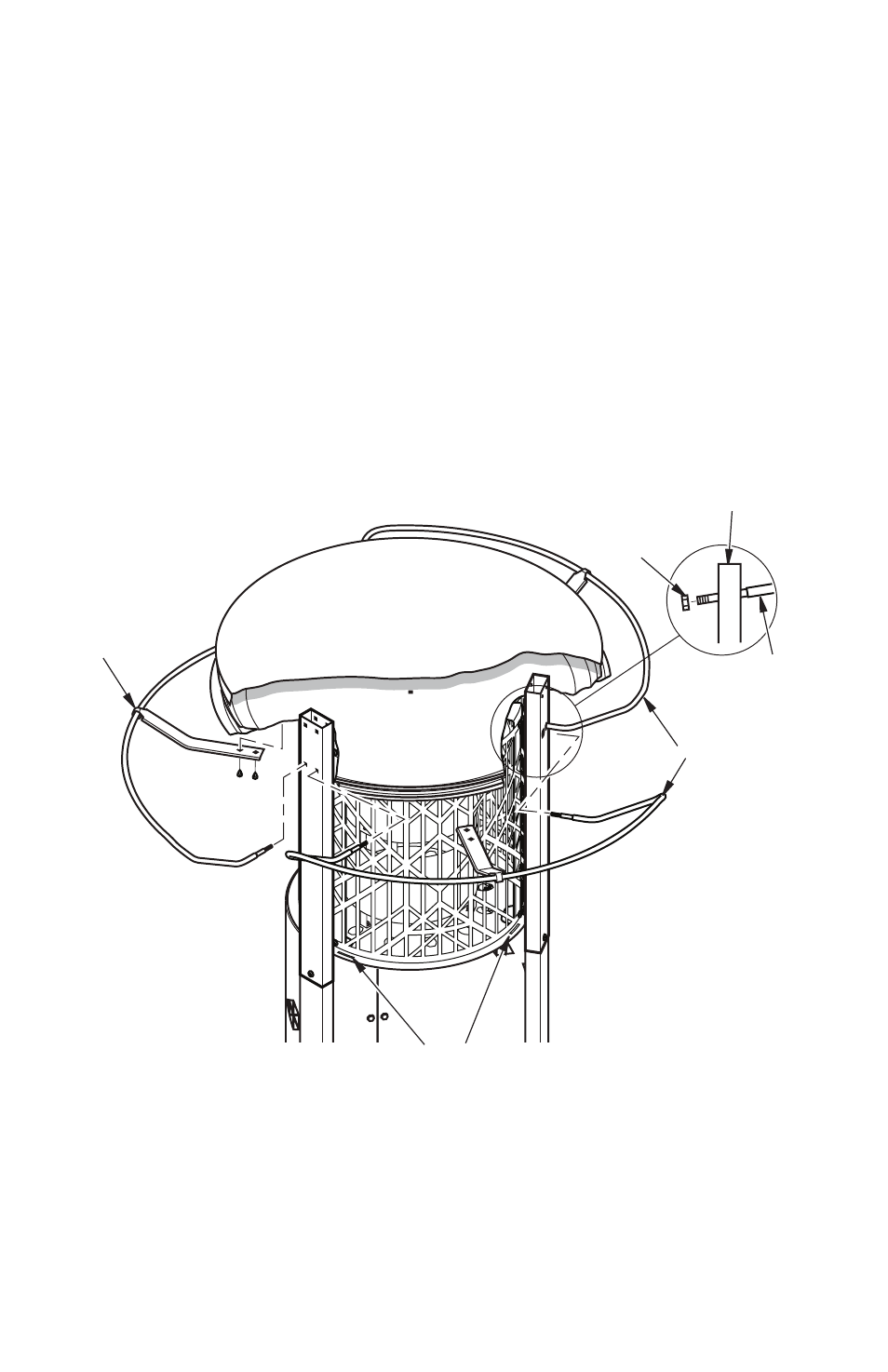

Figure 11 - Assemblage des mains courantes (dessus et
déflecteurs non illustrés pour plus de précision)
fentes pour accrocher
le panneau de porte
21. Connectez le fil noir de l'allumeur et
l'électrode qui se trouvent sous la plaque
de fixation du brûleur à l'allumeur électro-
nique. installez une pile dans l'allumeur
comme illustré à la page 16.
22. faites passer les anneaux de retenue
(crochets en forme de « s ») par les trous
dans la plaque de fixation du brûleur,
comme illustré à la figure 7, page 7.
23. Connectez le détendeur à la bouteille de
gaz, voir Fonctionnement, page 10. La
bouteille de gaz se range dans l'habillage.
24. Vérifiez s'il y a des fuites. Voir Recherche
de fuites, page 10.
25. Accrochez le panneau de porte de la table
dans les fentes de la plaque de fixation
du brûleur pour recouvrir l'intérieur de
l'appareil de chauffage.
Colonne
écrou
Montant
Main
courante
Main courante
