www.desatech.com 118992-01L 7
6. Coloque la placa de soporte del quemador
sobre los paneles, mientras inserta la
válvula de control con cuidado a través
del orificio del panel de control.
7. Fije el soporte de la válvula de control al
panel de control de la mesa con 2 tornillos
(C). Fije la perilla de control a la válvula de
control desde la parte exterior del calenta-
dor. Consulte la figura 5.
8. Fije la placa de soporte del quemador a
los paneles con 4 tornillos (C) (consulte
la figura 5).
9. Fije las mallas del emisor a los soportes
del emisor con 4 tornillos (C), como se
muestra en la figura 5.
10. Fije la tapa del emisor a los soportes
del emisor con 2 tornillos (C), como se
muestra en la figura 5.
11. Fije el conjunto de emisor a la placa de
soporte del quemador con 2 tornillos (C)
(consulte la figura 5).
ENSAMBLE
Continuación
Placa de
soporte del
quemador
Figura 7 - Fijación del conjunto de
parrilla al calentador
Tornillo (C)
a través
del pilar de
la parrilla
decorativa
Figura 6 - Conjunto de parrilla decorativa
y pilar de parrilla
12. Solamente para modelo TD109: Coloque
3 mallas alrededor de los pilares de la
parrilla. Todos los modelos: Coloque las 3
piezas de la parrilla decorativa alrededor
de los pilares de la parrilla. Fijelas a los
pilares de las mismas con 4 tornillos (C)
por cada parrilla, como se muestra en la
figura 6.
13. Fije el conjunto de parrilla a la placa de
soporte del quemador usando 3 tornillos
(C), uno a través de la parte inferior de
cada pilar de la parrilla decorativa (con-
sulte la figura 7).
Placa de
soporte
del
quemador
Orificio
para la
válvula
de control
Perilla de
control

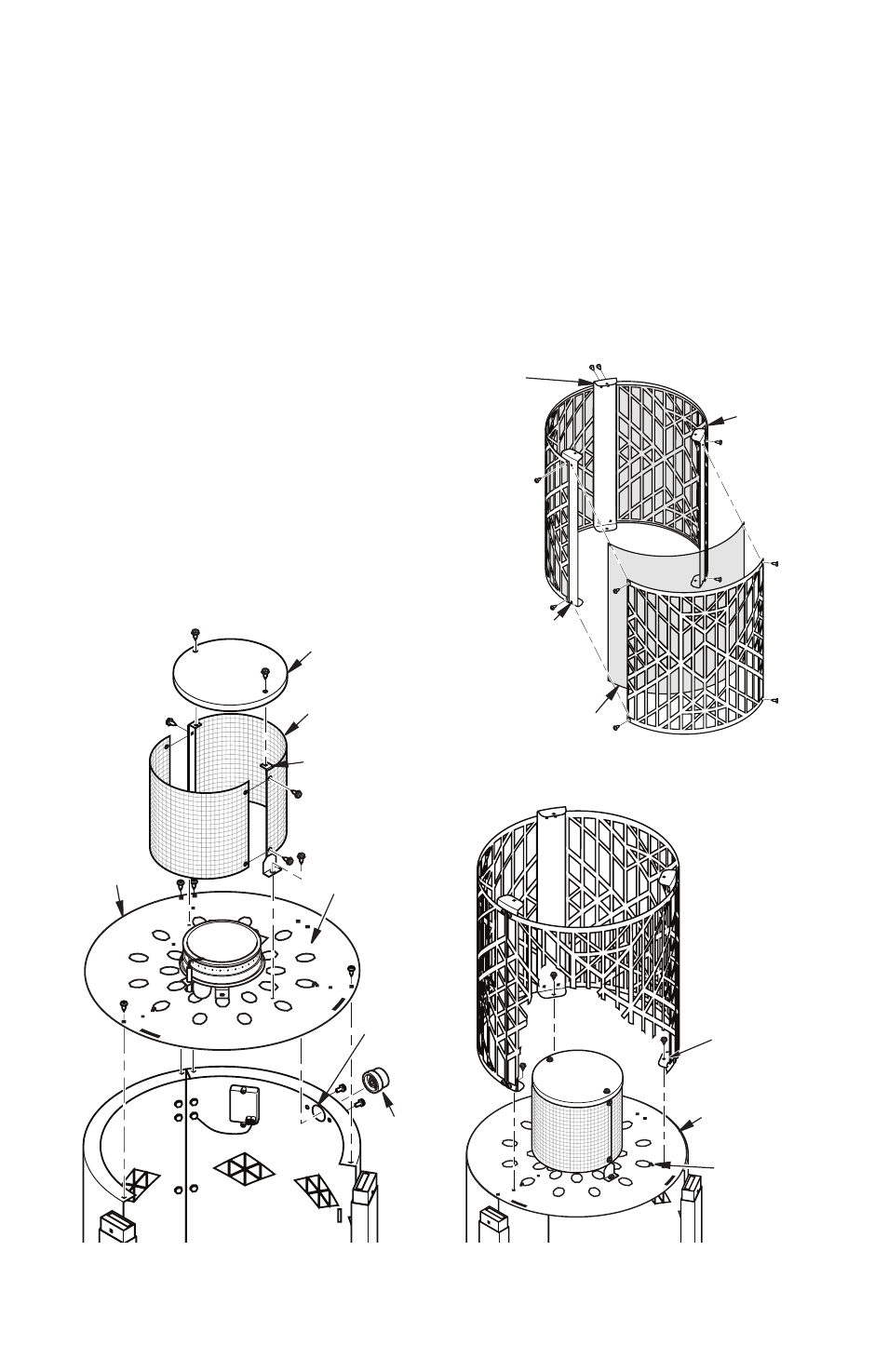

Figura 5 - Ensamble del emisor y fijación
de la placa de soporte del quemador
Tapa del
emisor
Malla del
emisor
Soporte
del emisor
Válvula de
control debajo
de la placa de
soporte del
quemador
Retenedor
del anillo
Los orificios
más cercanos
al borde deben
estar en la parte
inferior
Parrilla decorativa
de la mesa (se
muestran los
modelos
TD101,
TD103 y
TD111)
Pilar de
la parrilla
decorativa
Malla (solamente
para modelo TD109)
Todos los
tornillos del
tipo (C)
