www.desatech.com 118992-01L 6

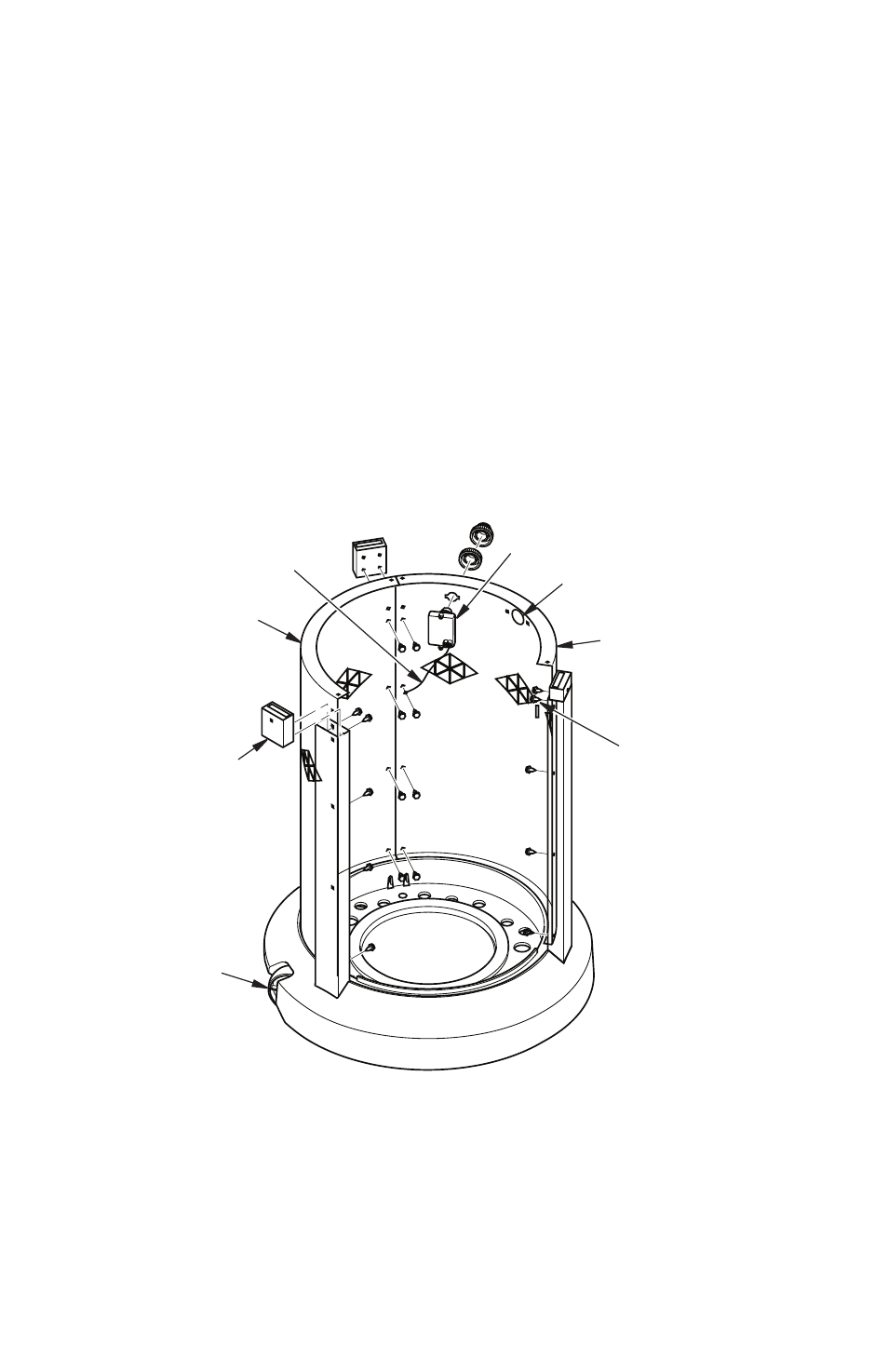

Figure 4 - Raccordement des panneaux de côté et de l'allumeur
panneau de
table inférieur
roue
Allumeur
électronique
trou de vanne
de contrôle
Connecteur de
colonne
panneau de
contrôle de la table
Les vis s'installent
dans la colonne
et le connecteur
seulement
ASSEMBLAGE
suite
2. placez le panneau inférieur de la table
et le panneau de contrôle de la table sur
l'assemblage du socle comme illustré à
la figure 4. Assurez-vous que le panneau
de table inférieur est sur le côté du socle
avec des roues. fixez les panneaux aux
colonnes de support en insérant 12 vis
(C) uniquement dans les 3 séries de
trous inférieurs (voir figure 4). Fixez le
fil de mise à la terre de l’allumeur avec
1 vis, comme illustré à la figure 4 (pour
l’allumeur installé à l’étape 4).
3. Les jeux de vis du haut (C) passeront
à travers les panneaux, les colonnes
et dans les connecteurs des colonnes
comme illustré à la figure 4 (6 vis). Assu-
rez-vous que les connecteurs de colonne
sont orientés comme illustré à la figure
4. Le côté des connecteurs ayant un trou
devrait faire face à l'extérieur de l'appareil
de chauffage et le trou devrait être vers
le haut. pour les connecteurs près de
l'ouverture du devant, la deuxième vis
traverse seulement les panneaux et les
connecteurs de support. La deuxième vis
fixera le connecteur (voir figure 4).
4. installez l'allumeur électronique à travers
le panneau de contrôle comme illustré à
la figure 4. Vissez l'anneau de retenue
et le capuchon de l'allumeur à partir du
panneau extérieur. Raccordez le fil de
mise à la terre de l'allumeur à l'allumeur.
5. retirez le fil d'attache et le matériau
d'emballage du régulateur placés sous
la plaque de fixation du brûleur.
fil de mise á la
terre de d'allumeur
