Deflector

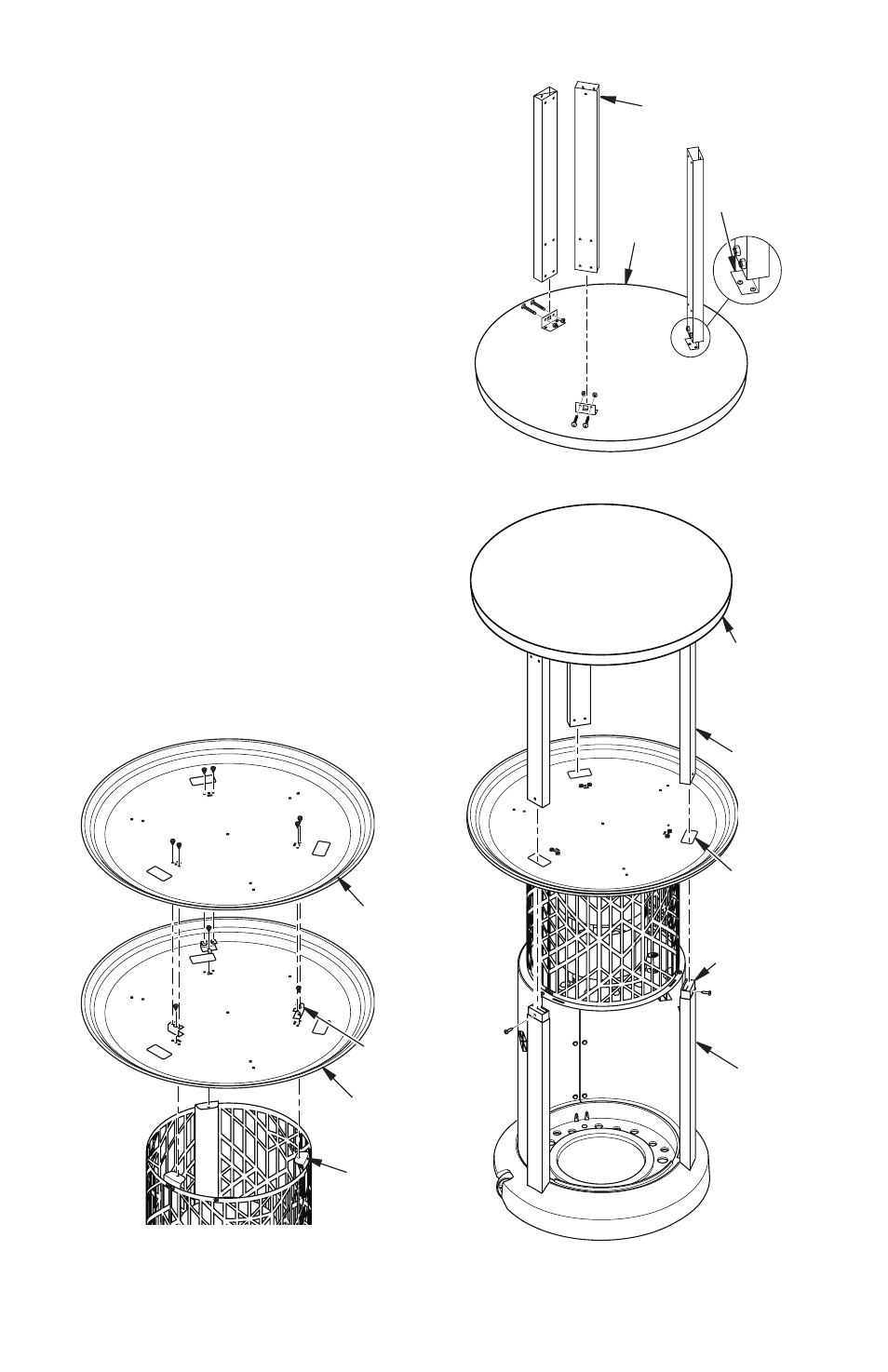

Figura 8 - Conjunto de deflector
Deflector
Soporte
Pilar de
la parrilla
decorativa
14. Coloque un deflector sobre los pilares de-
corativos de la parrilla. Fije el deflector y
los soportes a los pilares con 1 tornillo (C)
a través de cada una de los tres soportes.
Consulte la figura 8.
15. Coloque el segundo deflector sobre el pri-
mero. Fije el deflector a los soportes con
2 tornillos (C) a través de la parte superior
de cada soporte (consulte la figura 8).
16. Coloque la parte superior de la mesa
boca abajo sobre una manta o una pieza
de cartón para evitar que se raye. Asegú-
randose de que los orificios en los pilares
estén orientados como se muestra en la
figura 9, instale los 3 pilares de soporte
restantes de la mesa como se muestra.
Fije los pilares a la parte superior de la
mesa con 2 tornillos (D) y 2 tuercas (E)
cada uno.
17. Voltee el conjunto de soporte de la mesa
hacia arriba. Deslice los pilares de soporte
a través de las aberturas del conjunto de
deflector (consulte la figura 10). Coloque
los pilares de soporte superiores sobre
los conectores de soporte de los pilares.
Asegure cada conjunto con 1 tornillo (C)
en cada uno (consulte la figura 10).
Figura 9 - Conjunto de la parte superior
de la mesa
Pilar de soporte
Parte
superior
de la
mesa
ENSAMBLE
Continuación
Figura 10 - Instalación de la parte
superior de la mesa
Parte
superior de
la mesa
Abertura del
deflector
Pilar de
soporte
Pilar de
soporte
Conector
del soporte
del pilar
Soporte
