www.desatech.com 118992-01L 9
18. Deslice las abrazaderas de soporte a
través de los pasamanos de protección
como se muestra en la figura 11. Asegú-
rese de que las abrazaderas se curven
hacia abajo.
19. Inserte los pasamanos de protección
en los orificios de los pilares de soporte
(consulte la figura 11). Los pasamanos
de protección entran completamente
en los pilares de soporte. Fije 1 tuerca
(G) a los extremos de los pasamanos
de protección como se muestra en la
figura 11.
20. Fije las abrazaderas de soporte a la parte
inferior del deflector utilizando 2 tornillos
(F) en cada una como se muestra en la
figura 11.
ENSAMBLE
Continuación
21. Conecte el cable negro del encendedor y
el electrodo ubicados debajo de la placa
de soporte del quemador al encendedor
electrónico. Instale la batería en el encen-
dedor, como se muestra en la página 16.
22. Coloque los retenedores de los anillos
(ganchos en "S") a través de los orificios
en la placa de soporte del quemador
como se muestra en la figura 7, en la
página 7.
23. Conecte el regulador al cilindro de gas,
consulte Funcionamiento en la página 10.
El cilindro de gas se asentará dentro del
conjunto de gabinete.
24. Revise que no haya fugas. Consulte
Verificación de fugas en la página 10.
25. Cuelgue el panel de la puerta de la mesa
de las ranuras en la placa de soporte del
quemador para cubrir la parte interior del
calentador.

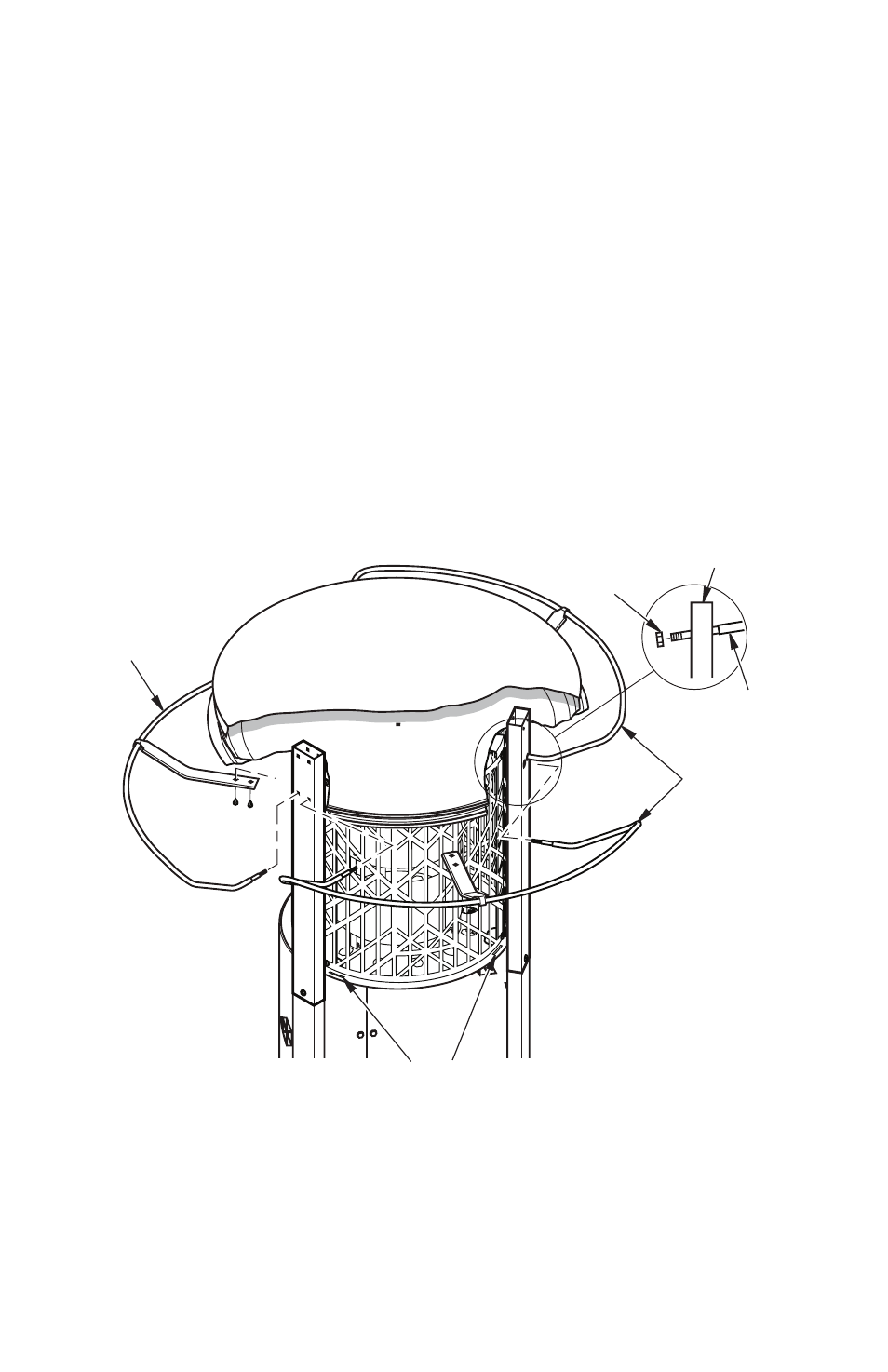

Figura 11 - Conjunto de pasamanos de protección (la parte superior y los deflectores
se eliminaron para propósitos de claridad)
Ranuras para colgar el
panel de la puerta
Pasamanos
de protección
Pilar de
sorporte
Tuerca
Abrazadera
de soporte
Pasamanos
de protección
