www.desatech.com 118992-01L 7
ASSEMBLAGE
suite
6. Placez la plaque de fixation du brûleur sur
le dessus des panneaux en insérez avec
précaution la vanne de contrôle dans le
trou du panneau de contrôle.
7. fixez le support de la vanne de contrôle
au panneau de contrôle de la table avec
2 vis (C). fixez le bouton de réglage à la
vanne de contrôle à partir de l'extérieur
de l'appareil de chauffage. Voir figure 5.
8. fixez la plaque de support du brûleur aux
panneaux avec 4 vis (C) (voir figure 5).
9. Attachez les écrans de l'émetteur aux
montants de l'émetteur avec 4 vis (C)
comme illustré à la figure 5.
10. fixez le capuchon de l'émetteur aux mon-
tants de l'émetteur avec 2 vis (C) comme
illustré à la figure 5.
11. fixez l'assemblage de l'émetteur à la
plaque de fixation du brûleur avec 2 vis
(C) (voir figure 5).
plaque de
fixation du
brûleur

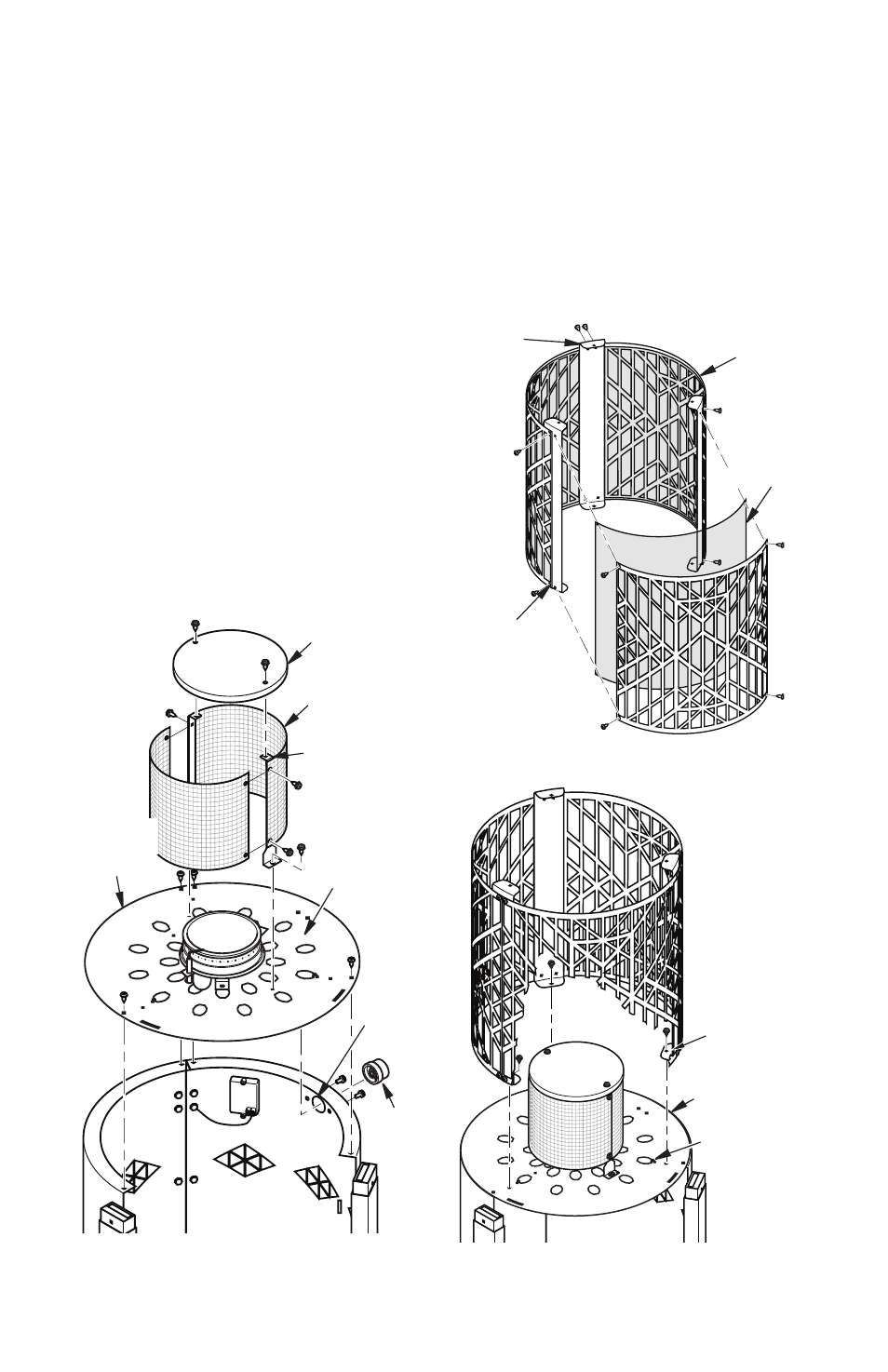

Figure 7 - Raccordement de l'assemblage
de la grille à l'appareil de chauffage
Vis à
travers la
colonne
de grille
décorative
Figure 6 - Assemblage des grilles
décoratives et des colonnes de grille
12. Modèle tD109 seulement: placez 3
écrans autour des colonnes des grilles.
pour tous les modèles: placez trois grilles
décoratives autour des colonnes des
grilles. fixez aux colonnes avec 4 vis (C)
par grille comme illustré à la figure 6.
13. fixez l'assemblage des grilles à la plaque
de fixation du brûleur avec 3 vis (C), une
à travers le dessous de chaque colonne
de grille décorative (voir figure 7).
trou de
vanne de
contrôle
bouton de
réglage
Figure 5 - Assemblage de l'émetteur et
raccordement à la plaque de fixation du brûleur
Capuchon de
l'émetteur
écran de
l'émetteur
Montant de
l'émetteur
Vanne de
contrôle en
dessous de
la plaque de
fixation du
brûleur
plaque de
fixation du
brûleur
Anneau de
retenue
grille décorative de table
(modèles tD101, tD103
et tD111 illustrés)
Colonne
de grille
décorative
Les trous
inférieurs
doivent être
ceux les plus
au bord
écran
(modèle
tD109
seulement)
