Systemübersicht: Ansicht von vorne und Rückansicht - 53
Ausführliches Benutzerhandbuch
Deutsch
Systemübersicht: Ansicht von vorne und Rückan-
sicht

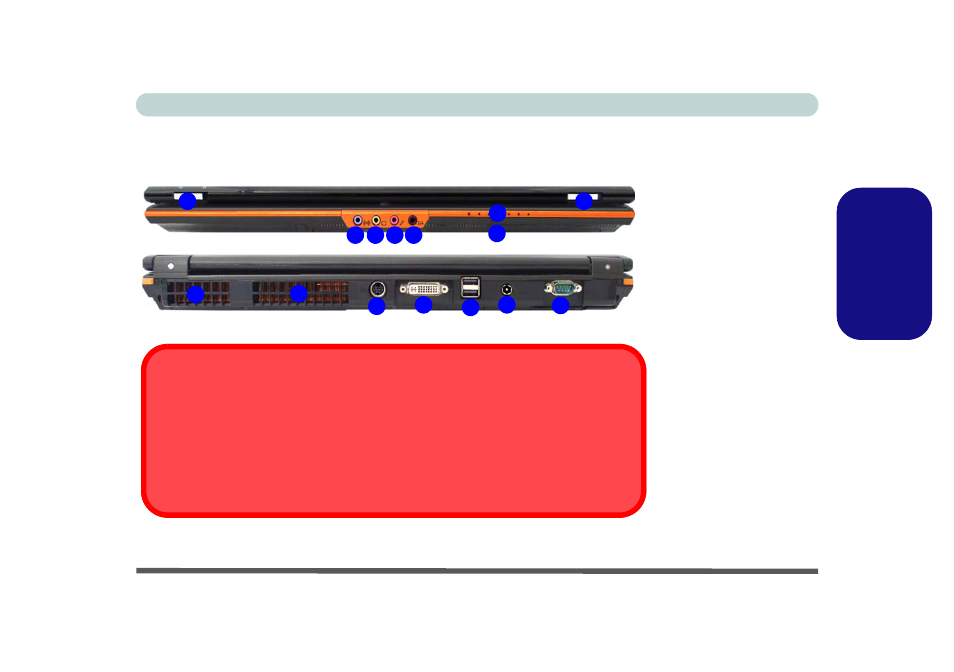

Abb. 5
Ansicht von vorne
und Rückansicht
1. LCD-Riegel
2. Line-Eingangsbuchse
3. Kopfhörer-Ausgangs-
buchse
4. Mikrofon-Eingangs-
buchse
5. S/PDIF-Ausgangs-
buchse
6. LED-Strom- und -Kom-
munikationsanzeigen
7. Infrarot-Empfänger/
CIR-Empfänger
8. Luftungsoffnung
9. S-Video-Ausgangs-
buchse
10. DVI-Ausgangsan-
schluss
11. 2 USB 2.0 Anschlüsse
12. DC-Eingangsbuchse
13. Serielle Schnittstelle
1 1
2 3 4 5
6
8
9
7
Vorderseite
Rückseite
8
10 11 12 13
Überhitzung
ZZum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das
Notebook in Betrieb ist verdeckt werden.
USB Anschlüsse
Beachten Sie, dass die Stecker nur in einer Richtung an die USB-Anschlüsse passen. Drücken Sie
sie nicht mit Gewalt hinein.
