Eurocom Scorpius 3 - Manual (Page 94)

89
Fr
anç
ais

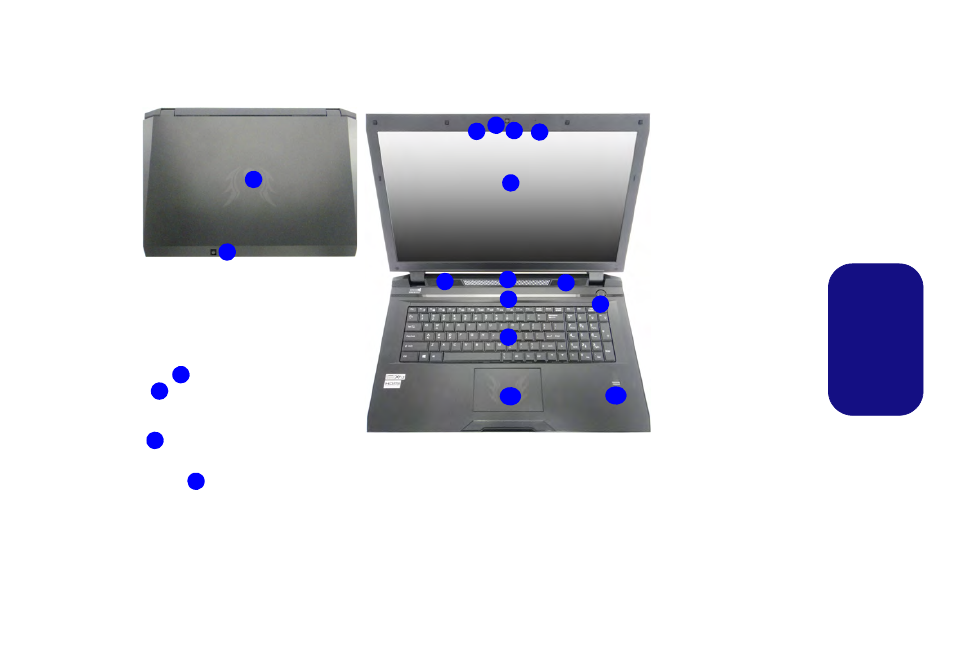

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B)
Figure 6
Vue de face avec l’écran
LCD ouvert
1. Caméra PC (optionnelle)
2.
*Indicateur LED de
caméra PC
*Quand la caméra PC est
en cours d'utilisation le
Indicateur LED sera
illuminé en rouge.
3. Réseau de microphones
intégré
4. Écran LCD
5. LED de barre de volume
6.
Haut-parleur
7. Bouton d'alimentation
8. Indicateurs LED
9. Clavier
10. Clickpad/Touchpad et
boutons
11. Lecteur d'empreintes
digitales
Notez que la LED de barre
de volume n'oscille pas si le
niveau du volume est réglé
en dessous de 20%.
2 1 3
8
5 6
4
7
6
10
3
11
9
Notez que les ordinateurs de Modèle
B disposent d'un système de double
caméra de 5,0M Pixels / 1,0M HD.
Lorsque le LCD est ouvert, la caméra
en face de vous est la caméra 1,0M
HD
. La caméra de 5,0M pixels
( ci-dessus) est située sur le dessus
du boîtier, qui fera face à l'opposé de
vous lorsque l'écran LCD est ouvert.
.
Notez que la LED du logo en haut du
boîtier
décrit ici peut différer en
apparence du design de votre option
d'achat du Modèle B.
1
A
1
B
A
B
