Mappa del sistema: Vista superiore con schermo LCD aperto
Le seguenti pagine presentano la mappa generale delle caratteristiche del sistema. Descrizioni dettagliate inerenti le
funzioni, la configurazione e i controlli di sistema sono illustrate nel Manuale utente completo.

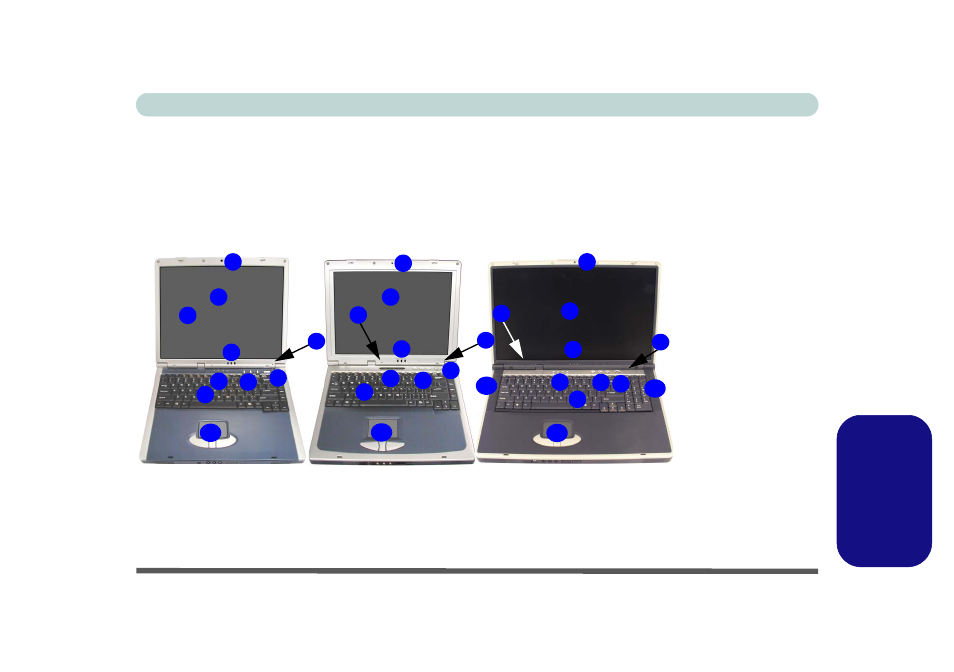

Figura 1
Vista superiore con
schermo LCD aperto
1. Camera PC
opzionale
2. Schermo LCD
3. Microfono incorporato
4. Indicatori LED
alimentazione e
comunicazione
5. Indicatori LED di
stato
6. Pulsanti Hot-Key
7. Interruttore chiusura
coperchio
8. Pulsante di
alimentazione
9. Tastiera
10. TouchPad e pulsanti
11. Solo Modello B -
Altoparlanti
incorporati
Modello A - Design I Modello B
2
6
4
5
7
1
8
3
9
10
1
2
4
6
8
3
7
5
11 11
10
1
2
9
4
6
8
3
7
5
10
9
Modello A - Design II
Le immagini utilizzate per il Modello A in tutta
questa guida si riferiscono al Design I.
