El indicador de flujo bajo se encuentra en el dispositivo de control del flujo de aire
F100E. Se debe revisar periódicamente el indicador cuando se usa el respirador.
Durante el uso, la aguja del indicador de flujo bajo deberá marcar dentro de la sec-
ción verde del medidor que indica los niveles adecuados del flujo. Si la aguja pasa a
la sección roja, abandone el área de trabajo inmediatamente ya que está recibiendo
menos que el flujo de aire requerido para una operación segura.
ADVERTENCIA :
El indicador de bajo flujo deberá ser inspeccionado
periódicamente mientras se usa el respirador.
La presión del aire deberá ser controlada continuamente en el punto de conexión
mientras se usa el respirador. Se debe contar con un medidor confiable de presión
del aire que permita controlar continuamente la presión durante la operación real del
respirador.
PELIGRO :
No suministrar la mínima presión del aire requerida en
el punto de conexión para el tipo y longitud de su manguera reducirá el flujo
de aire y podrá exponerlo a condiciones, enfermedades que ponen en peligro su
vida, o la muerte.
Presión del aire de respiración
Indicador de flujo bajo
ADVERTENCIA :
A tasas
de trabajo muy altas, la presión en el casco
puede ser negativa durante el flujo superior
de inhalación. Para reducir dicho potencial,
utiliza la presión de aire máxima espe-
cificada en la Tabla de presión del aire de
respiración y ajuste la válvula de control del
flujo para permitir el flujo máximo.
OPERACIONES
La Tabla de presión del aire de respiración define la cantidad de presión del aire
necesaria para proporcionar a los respiradores Serie 88E con un volumen de aire que
se encuentre dentro del
rango requerido.
Las mangueras para el suministro de aire Bullard aprobadas por CE DEBEN usarse entre
el accesorio para la conexión del tubo de respiración en el cinto del usuario y el punto
de conexión al suministro de aire (Figura 3).
Cuando se conecten pedazos de manguera E10, use solamente adaptadores de
manguera a manguera Bullard V11. Apriete las conexiones con llave hasta que estén
seguras y sin pérdidas. La longitud total de la manguera conectada y el número de
mangueras DEBEN estar dentro de los rangos especificados en la Tabla de presión del
aire de respiración.
El accesorio de conexión del tubo de respiración DEBE estar asegurado al cinto que se
suministra con este respirador. Asegurar el accesorio de la conexión de la entrada de
aire ayuda a prevenir que la manguera de suministro de aire se trabe, desconecte o
saque el casco respirador de la cabeza.
Mangueras y accesorios para las mangueras
del suministro de aire de respiración
Fuente de aire limpio
y respirable
Casco del respirador con capa conectada
➀
Equipo de tubo de respiración
Dispositivo de control
del flujo de aire
Cinto
Capa
➁
Manguera de suministro de aire
➂
➤
Cubierta interior
Suspensión
Lentes de la ventana interior y exterior
Correa de la barbilla

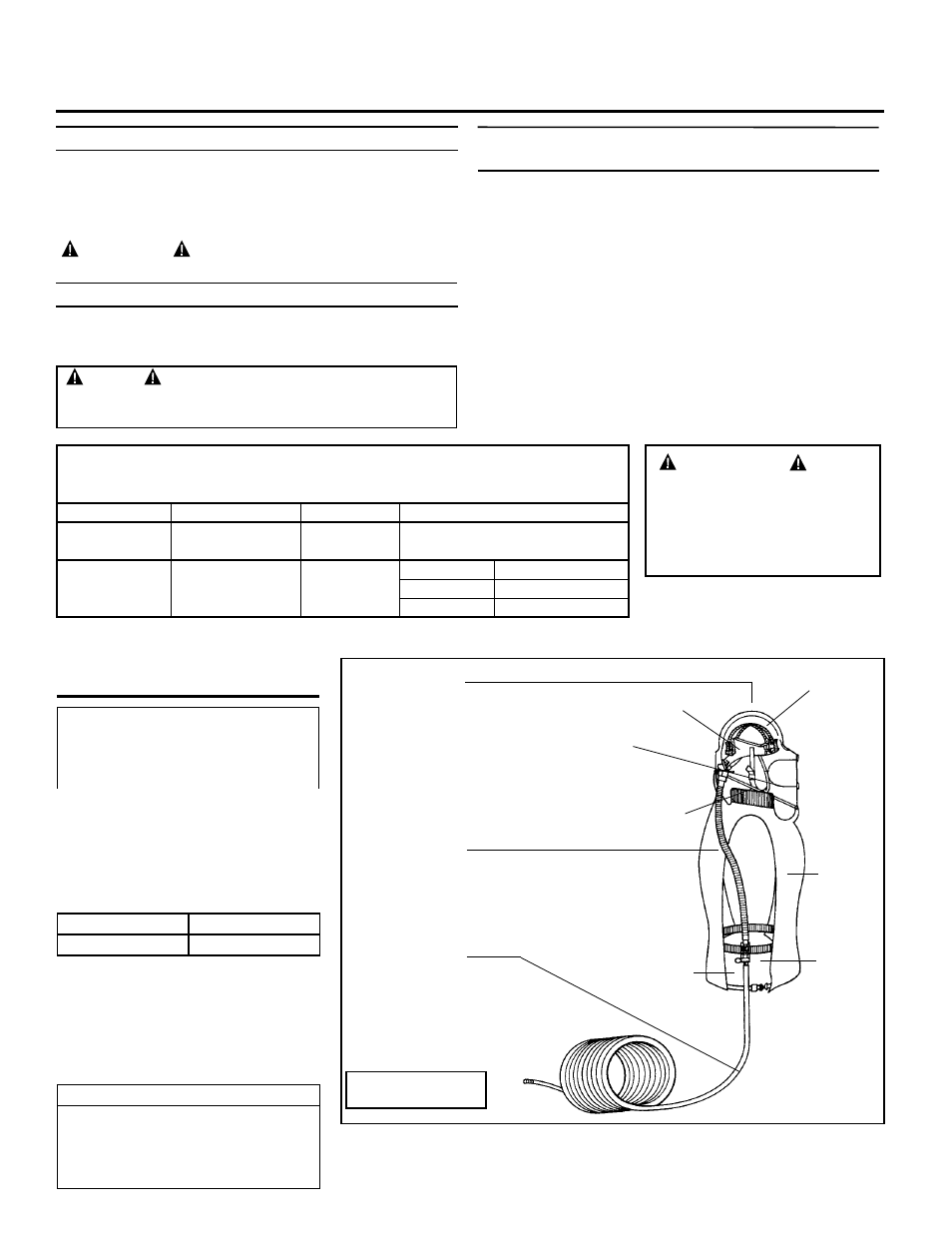

Figura 1
CONCEPTO DEL
COMPONENTE
ADVERTENCIA
No modifique ni altere este respirador de ninguna
manera. No usar componentes y piezas de repuestos
Bullard aprobados por CE cancela la aprobación de todo
el equipo.
Los respiradores con manguera de aire Serie 88E de Bullard
consisten de tres componentes (Figura 1); el conjunto del casco
del respirador, equipo del tubo de respiración y la manguera de
suministro de aire. Todos los componentes deben estar presentes
y armados correctamente para crear un respirador completo
aprobado por CE.
1. CONJUNTO DEL CASCO DEL RESPIRADOR; incluye la cubierta
inferior, suspensión de la cinta para la cabeza, correa de la
barbilla y capa.
Casco del respirador* Capa
88E 4644E
* NOTA: Accesorios opcionales: Cubierta para
lentes 77LC.
2. CONJUNTO DEL TUBO DE RESPIRACIÓN: Conecte el casco del
respirador a la manguera de suministro de aire a través de un
dispositivo ajustable de control del flujo de aire (F100E) y cinto.
3. MANGUERA DE SUMINISTRO DE AIRE: Conecta el tubo de
respiración a la fuente de aire que suministra aire limpio y
respirable.
Manguera para la fuente de aire comprimido a alta presión
E10
Diámetro interno de la manguera de 10 mm (3/8 de pulgada)
E1010
E1020
Disponible en longitudes de 10 y 20 metros.
7
Tabla de presión del aire de respiración
Esta tabla define los rangos de la presión del aire necesarios para proporcionar a los respiradores Serie 88E un volumen de aire que se encuen-
tre dentro del rango requerido. El respirador proporciona al usuario un flujo de aire de 210 a 345 lpm. La longitud mínima de la manguera de
suministro de aire es 10 metros, y la longitud máxima es 20 metros.
1 2 3 4
FUENTE DE AIRE
DISPOSITIVO DE CONTROL
DEL FLUJO DE AIRE
LONGITUD DE LA
MAGUERA
PRESIÓN EN EL PUNTO DE CONEXIÓN
Estacionaria o portátil
F100E
F100E
10 metros
20 metros
Barias Presión en libras/pulgada 1
4.8-5.0 (69-72)
5.0-5.2 (72-75)
