20
ZUSAMMENBAU DES
STRAHLSCHUTZGERÄTES
Kofpbandeinstellung
Bevor die Kopfbandaufhängvorrichtung angepaßt werden kann, müssen
Sie die Körperschutzweste und das Kopfband vom Helm gemäß folgen-
den Anweisungen abnehmen.
1. Öffnen Sie den klappbaren Fensterrahmen durch Hochheben
des Fensterriegels.
2. Entfernen Sie die Körperschutzweste vom Helm, indem Sie die
Überwurf-Klammer anheben, und kuppeln Sie die Körperschutzweste
aus der Helmrille (Abbildung 4).
3. Drehen Sie den Helm um. Um die Innenschale zu entfernen, haken
Sie den Zeigefinger in die Schlaufe am hinteren Teil der Innenschale.
Drücken Sie den Daumen gegen den Helmrand und ziehen Sie die
Schlaufe zur Vorderseite des Helms, dann hoch und vom Helm weg.
(Abbildung 5) Damit wird die Innenschale herausgelöst.
4. Um das Standard 88TG Kopfband anzupassen, drücken Sie mit Daumen
und Zeigefinger die obere und untere Kante der hinteren Schnalle
zusammen. Verringern Sie gleichzeitig die Kopfbandgröße, indem Sie
das rechte Stück des Stirnbands durch die Schnalle ziehen.
5. Setzen Sie das Kopfband auf. Ziehen Sie es herunter und lassen Sie
es sich ausdehnen, bis es sich bequem anfühlt. Das Kopfband paßt
sich automatisch Ihrer Größe an und rastet ein, wenn Sie loslassen
(Abbildung 6).
6. Nehmen Sie das Kopfband ab.
EINSTELLUNG DER AUFHÄNGUNG
ZUR HÖHENANPASSUNG
Das Kopfband kann vorne und/oder hinten durch Verstellung
der Textilaufhänger höher oder niedriger gestellt werden. Eine
Höhenverstellung bewirkt, daß das Kopfband höher oder niedriger auf
dem Kopf des Trägers sitzt. Sie kann auch die Neigung des Helms nach
vorne oder hinten einstellen.
1. Drehen Sie das Kopfband 90 Grad in eine beliebige Richtung, bis das
Loch im Textilaufhänger mit dem Stift auf dem Kopfband ausgerichtet
ist. Ziehen Sie den Keil weg vom Kopfband. (Abbildung 7)
2. Versetzen Sie den Keil in die gewünschte Senkrechtposition.
3. Drehen Sie den Textilaufhänger 90 Grad zum Kopfband, bis der Keil
im Loch einrastet. (Abbildung 7).
4. Wiederholen Sie Schritte 2 bis 4 für die anderen Textilaufhänger.
Helm
Fensterrahmen
Hakenförmige
Schließe
Kabel der
Körperschutzweste
Tisch oder Werkbank
Helmrückseite
Helmrille
Fensterriegel
Oberer rand der
Körperschutzweste
Überwurf-Klammer
Körperschutzweste
Abbildung 5
Abbildung 4
Abbildung 6
Abbildung 3
Luftregler
Verbindungs-
fitting
Atemluftkompressor
with Lagerbehälter
Bullard
Luftleitungsfilter
der 41Serie
Bullard Strahlschutzgerät der 88E
Serie mit Luftleitung
Bullard
Luftzufuhrschlauch

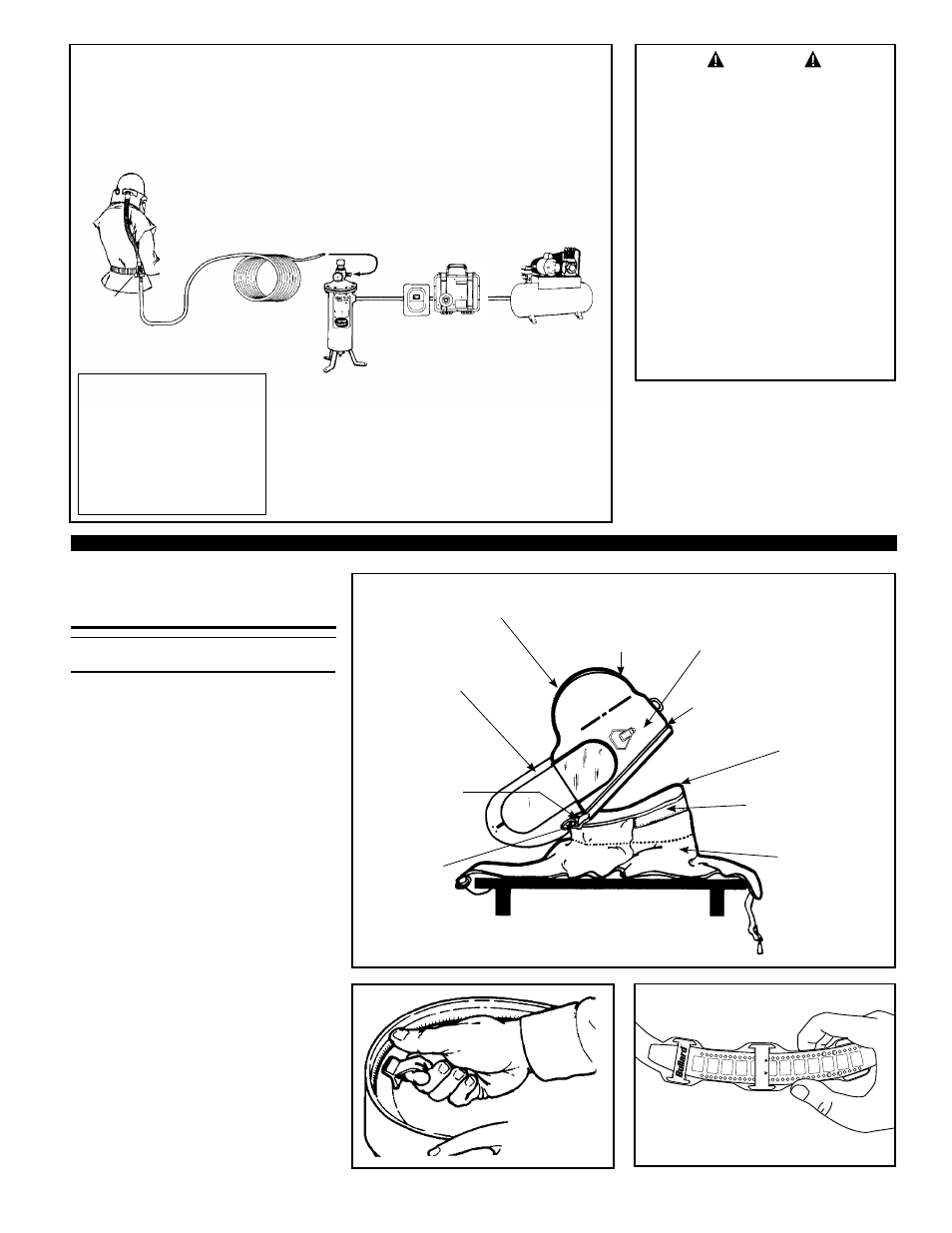

ANSCHLUSSPUNKT
Atemdruckluft-System
➤
Typische Atemluftquelle
und Strahlschutzgerät
Anordnungen
ANSCHLUSSPUNKT
Der Anschlußpunkt ist der Punkt,
an dem der Luftzufuhrschlauch mit
der Luftquelle verbunden ist. Ein
an der Luftquelle angebrachter
Druckanzeiger wird dazu benutzt,
um den Druck der Luft, die dem
Strahlschutzgerät-Träger zugeführt
wird, zu überwachen.
Geeignete Nachkühler/
Trockner mit
Filter und
Kohlenmonoxyd
Warngerät je nach Bedarf
ACHTUNG
Achten Sie darauf, daß sich Ihr
Arbeitgeber versichert hat, daß die
Atemluftquelle saubere, zur Atmung
geeignete Luft liefert. Dieses
Strahlschutzgerät muß jederzeit mit sau-
berer, atembarer Luft versorgt werden.
Verbinden Sie den Luftzufuhrschlauch
des Strahlschutzgerätes nicht mit
Stickgas, Sauerstoff, Giftgas, Inertgas
oder anderen, zum Atmen ungeeigneten
Luftquellen. Prüfen Sie die Luftquelle
vor Benutzung des Strahlschutzgerätes.
Eine Verbindung mit un-geeigne-
ten Luftquellen kann zu schweren
Verletzungen oder Tod führen.
