3. C
ONFIGURATION
Alimentation
CA
L'Obey™ 40 est doté d'une alimentation universelle externe qui peut prendre en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Il fonctionne avec un courant de 9 Vcc
en 500 mA.
Avant de mettre l'unité sous tension, assurez-vous que la tension de ligne est comprise dans la
plage des tensions reprise sur l'étiquette apposée sur l'appareil ou comme décrit dans ce document
à la section
Spécificités Techniques .
Le régime nominal affiché indique la consommation de courant dans des conditions normales
d'utilisation.
· Connectez toujours la console à un circuit relié à la terre.
· Ne connectez jamais la console à un circuit rhéostat ou variateur.
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la
durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation
électrique ou en coupant le disjoncteur.
Installation L'Obey™ 40 peut être installé dans n'importe quelle position, mais assurez-vous que la ventilation
soit suffisante autour du produit.
Configuration
de la Console
Afin de pouvoir utiliser le jeux d'orgues, il doit être connecté aux appareils avec des câbles DMX et
les appareils doivent être correctement adressés. Les rubriques ci-dessous décrivent le câblage
DMX et l'adressage DMX.
Câblage DMX Le câblage DMX est nécessaire pour envoyer des valeurs DMX depuis la console vers les
appareils. Branchez le câble DMX au port de sortie DMX de la console et au port d'entrée DMX du
premier appareil de votre système.
Puis connectez un autre câble DMX à la sortie DMX du premier appareil de votre système et à
l'entrée DMX de l'appareil suivant.
Continuez les branchements jusqu'à ce que tous les appareils soient connectés.

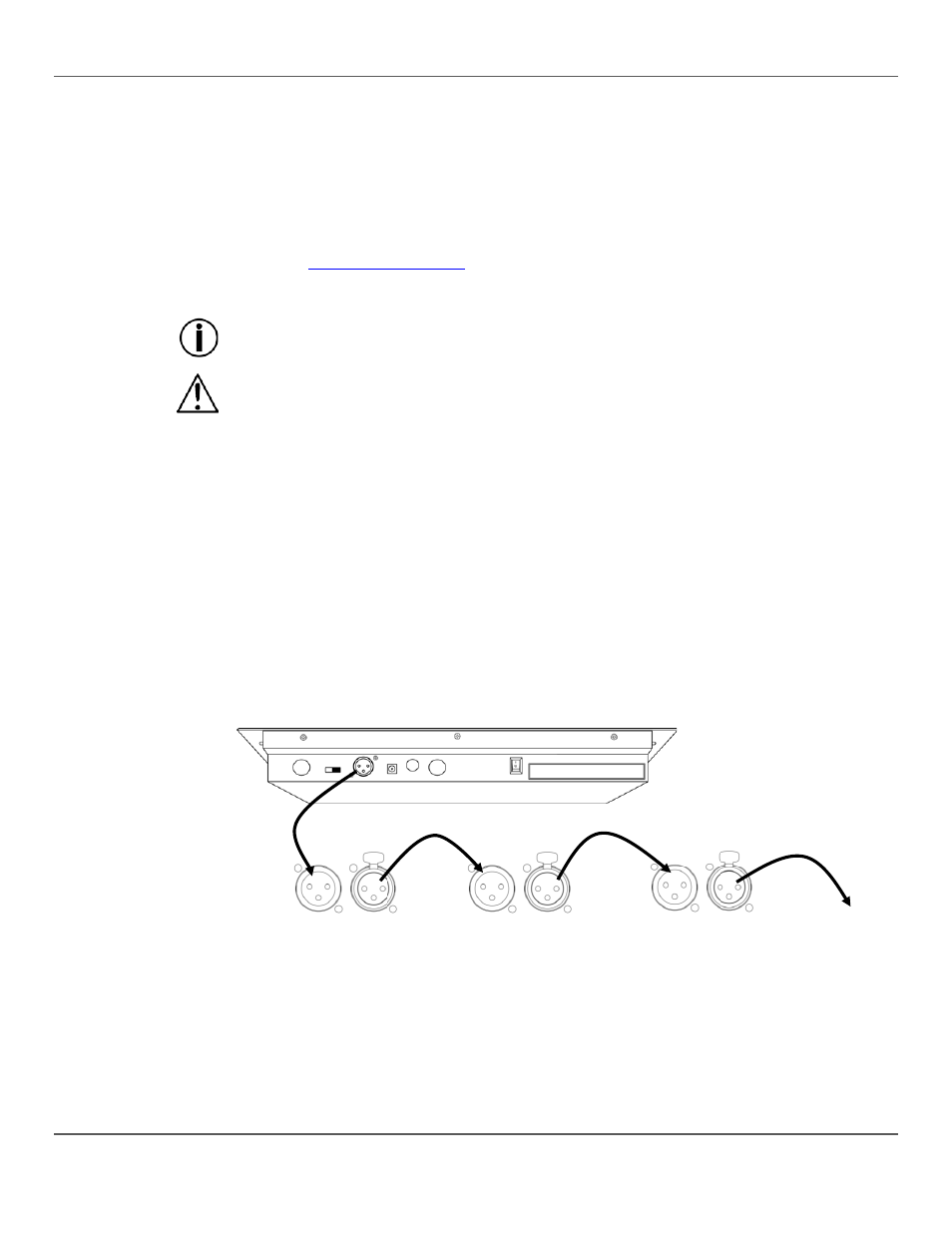

Schéma de
Câblage DMX
DMX
Entrée
DMX
Sortie
DMX
Entrée
DMX
Sortie
DMX
Entrée
DMX
Sortie
1er Appareil
2ème
Appareil
3ème
Appareil
Appareils
Supplémentaires
