Obey™ 40 Manual de Usuario Rev. 7

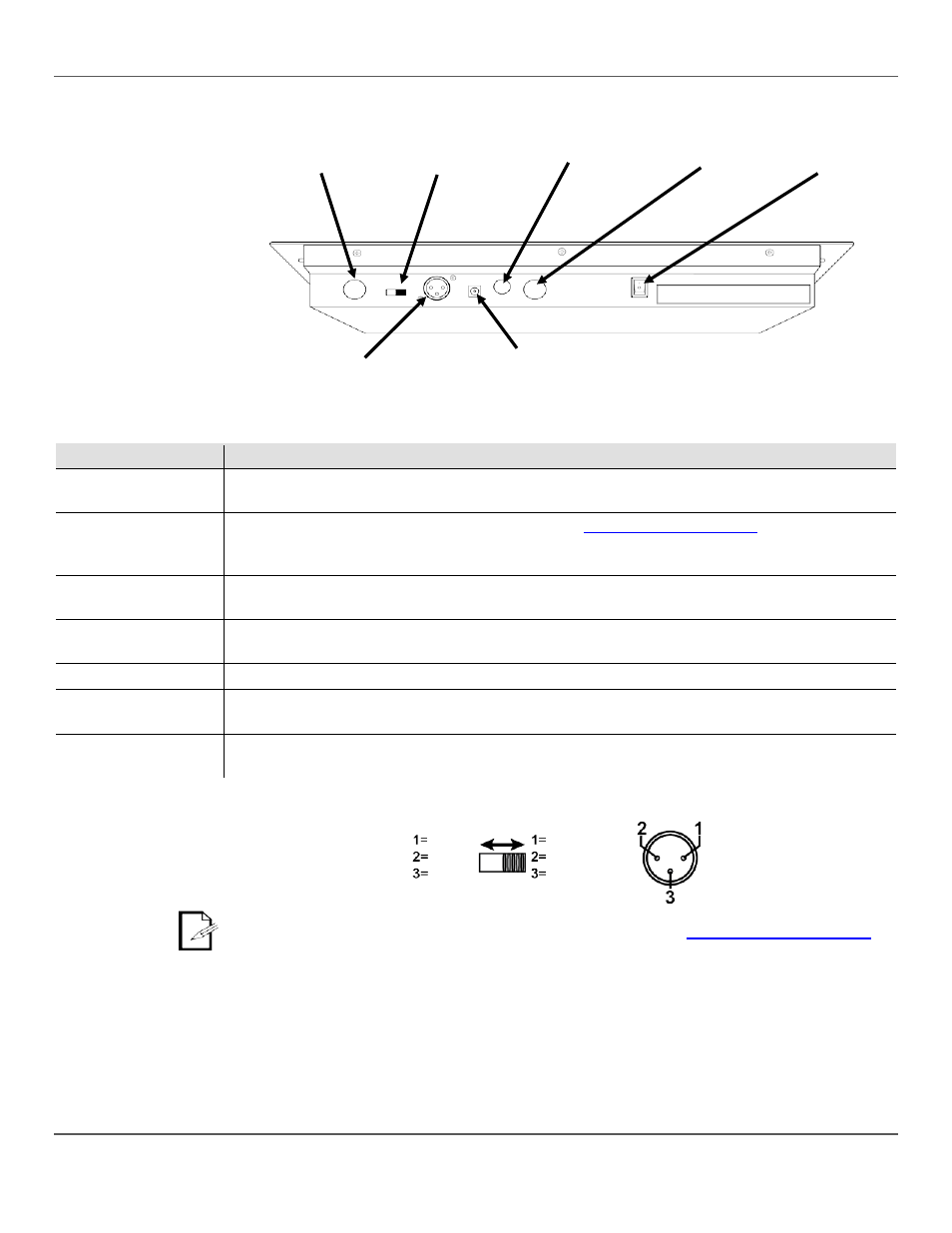

Vista del Panel
Posterior
Puertos del Panel Posterior
Puerto
Función
Entrada de Control
MIDI
Puerto MIDI de 5 pines para conectar una mesa MIDI.
Conmutador de
Polaridad DMX
Conmutador para cambiar la polaridad DMX. Vea las
configuración de pines. Nota: Algunos productos tienen invertida la polaridad. Vea el Manual de
Usuario de cada producto concreto para información específica.
Salida de Control de
Estroboscopio
Puerto mono de 1/4'' para conectar uno o más estroboscopios en cadena.
Salida de Control de
Niebla
Puerto DIM de 5 pines para conectar una o más máquinas de niebla.
Interruptor On/Off
Interruptor que apaga o enciende el Obey™ 40.
Salida de Control
DMX
Puerto DMX de 3 pines para conectar a los productos.
Entrada de Corriente
Continua
Puerto de FA externa que conecta con la alimentación.
Diagrama de
Conmutador de
Polaridad DMX
Para más información sobre DMX, descargue el Manual DMX de
Entrada de
Control MIDI
Conmutador
de Polaridad
DMX
Interruptor de
Encendido
Salida de
Control de
Niebla
Salida de Control
de Estroboscopio
Salida de Control
DMX
Entrada de
Corriente
Continua
Conmutador de Polaridad DMX
Salida DMX
+
+
-
-
tierra
tierra
