Obey™ 40 Bedienungsanleitung Rev. 7 Seite 107 von 160

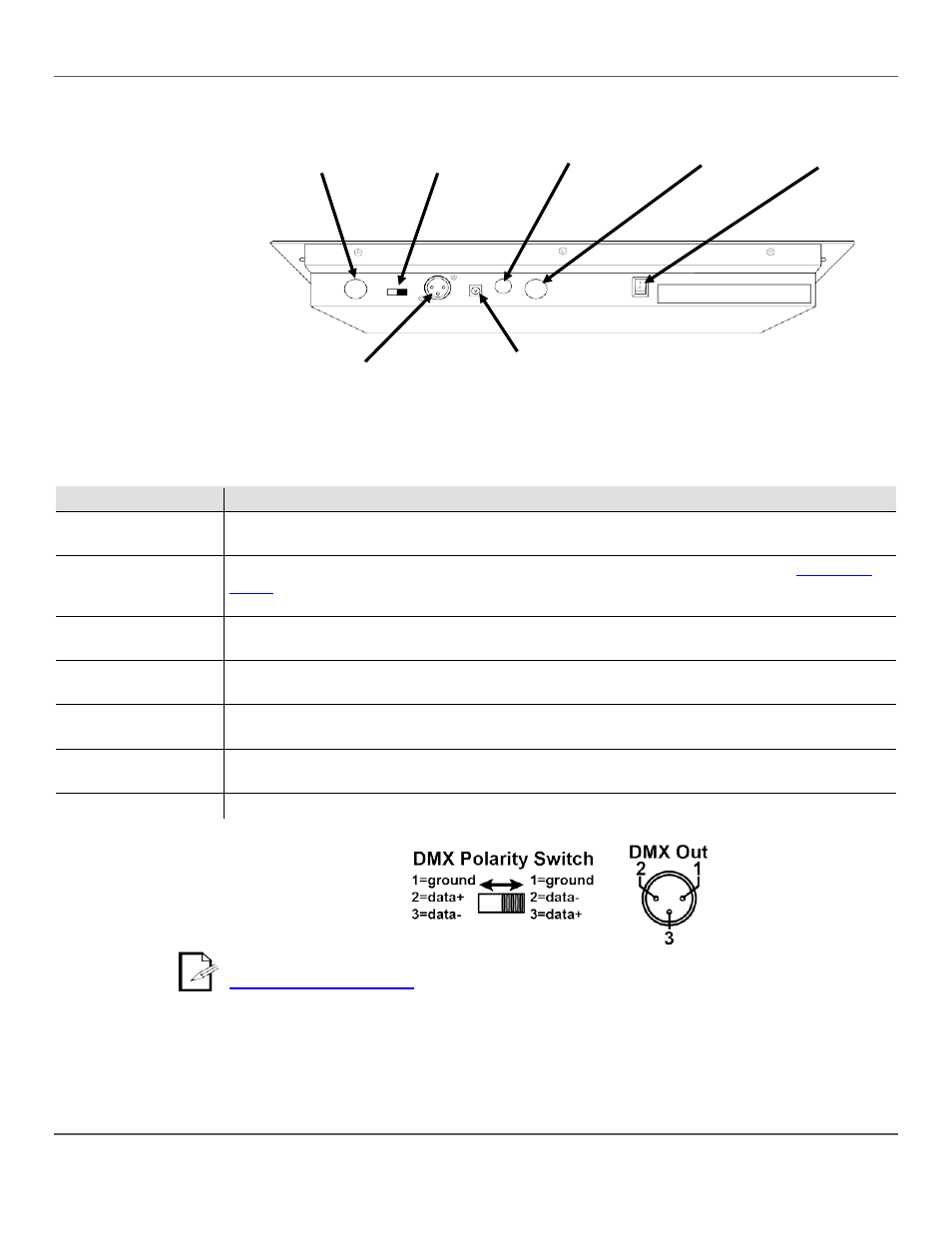

Ansicht des
rückwärtigen
Bedienfelds
Anschlüsse des
rückwärtigen
Bedienfelds
Anschluss Funktion
Eingang MIDI-
Steuerung
5-poliger MIDI-Anschluss für den Anschluss eines MIDI-Mischpults.
DMX-
Polaritätsschalter
Umschalter zum Ändern der DMX-Polarität. Zur Konfigurationen der Datenpole, siehe Technische
Daten. Hinweis: Einige Geräte haben eine Polaritätsumkehrung. Spezifische Informationen finden Sie
im Benutzerhandbuch der einzelnen Beleuchtungsgeräte.
Ausgang Stroboskop-
Steuerung
¼-Zoll Mono-Anschluss für den Anschluss eines oder mehrerer Strobes in Serienschaltung.
Ausgang Nebel-
Steuerung
5-poliger DIM-Anschluss für den Anschluss einer oder mehrerer Nebelmaschinen.
Geräteschalter
Ein/Aus
Mit diesem Umschalter lässt sich der Obey™ 40 ein- und ausschalten.
Eingang DMX-
Steuerung
3-poliger DMX-Anschluss für den Anschluss der Geräte.
DC-Stromeingang Externer PSU-Anschluss für den Anschluss an das Stromnetz.
DMX-
Polaritätsschalter –
Diagramm
Für weitere Informationen zu DMX laden Sie "DMX - Eine Einführung" unter
www.chauvetlighting.com herunter.
Eingang MIDI-
Steuerung
DMX-
Polaritätsschal
Geräteschalte Ausgang Nebel- Ausgang
Eingang DMX-
Gleichstromei
ngang
