Pagina 138 van 160 Obey™ 40 Bebruikershandleiding Rev. 7

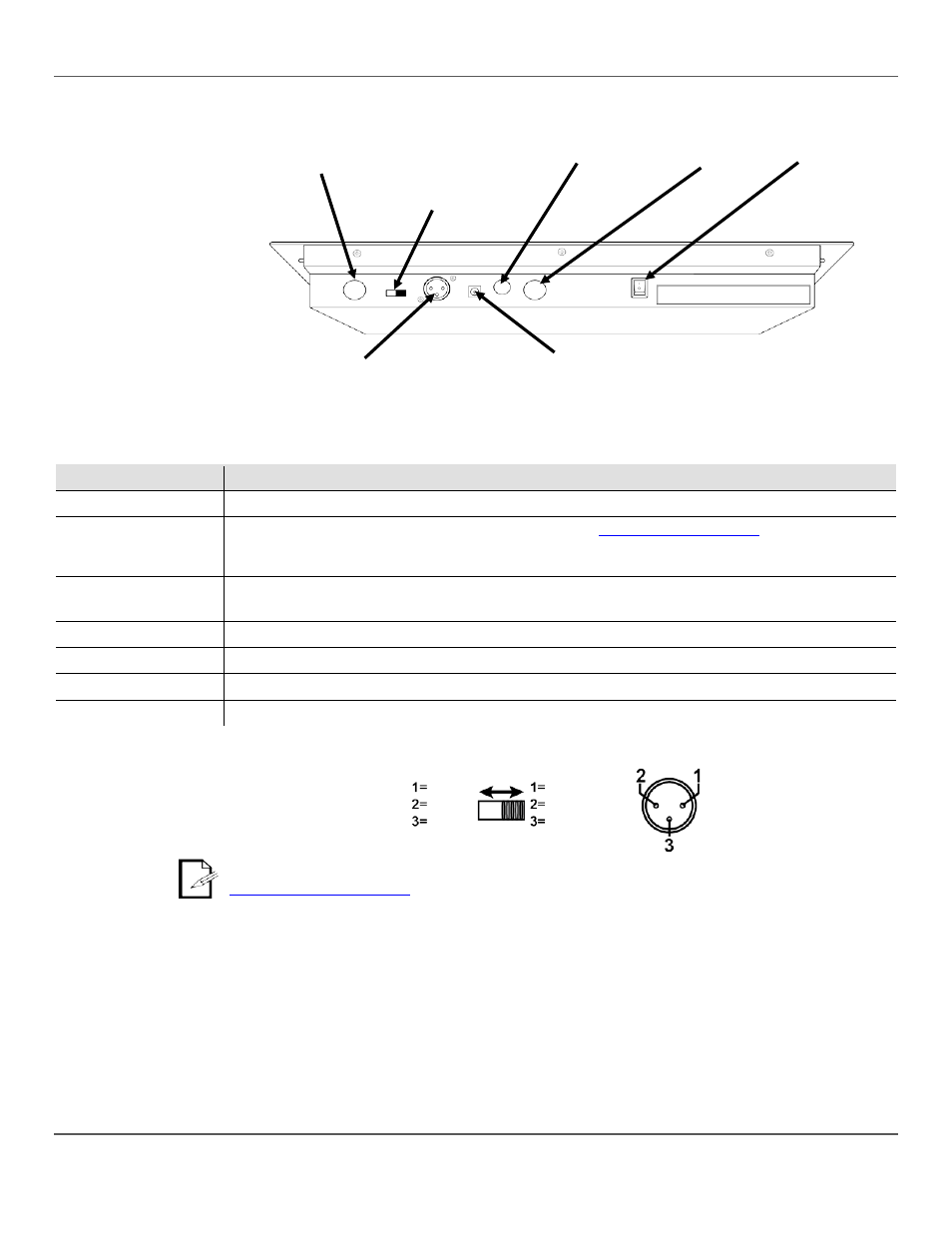

Achterpaneelaanzicht
Poorten op het
achterpaneel
Poort Functie
Ingang MIDI-regeling 5-pins MIDI-poort voor aansluiting op een MIDI-bord
DMX-
polariteitsschakelaar
Schakelaar voor het wijzigen van de DMX-polariteit. Zie Technische specificaties voor configuratie
van de gegevenspennen. Let op: Sommige producten hebben omgekeerde polariteit. Zie de
gebruikershandleiding voor de individuele producten voor specifieke informatie.
Uitgang
stroboscoopregeling
¼-inch monopoort voor aansluiting aan een of meer stroboscopen in een serieketen.
Uitgang nevelregeling 5-pins DIM-poort voor aansluiting aan een of meer nevelmachines.
Aan/uit-schakelaar Schakelaar die de Obey™ 40 aan en uit schakelt.
Uitgang DMX-regeling 3-pins DMX-poort voor aansluiting op de producten.
Gelijkstroomingang Externe PSU-poort die wordt aangesloten op de stroombron.
Diagram van de DMX-
polariteitsschakelaar
Voor meer informatie over DMX, kunt u de DMX-primer downloaden op
www.chauvetlghting.com .
Ingang MIDI-
regeling
DMX-
polariteitsschakelaar
Stroomschakelaar
Uitgang
nevelregeling
Uitgang
stroboscoopregeling
Uitgang DMX-
regeling
Gelijkstroomingang
DMX-polariteitsschakelaar
Uitgang DMX
geaard geaard
+
+ -
-
