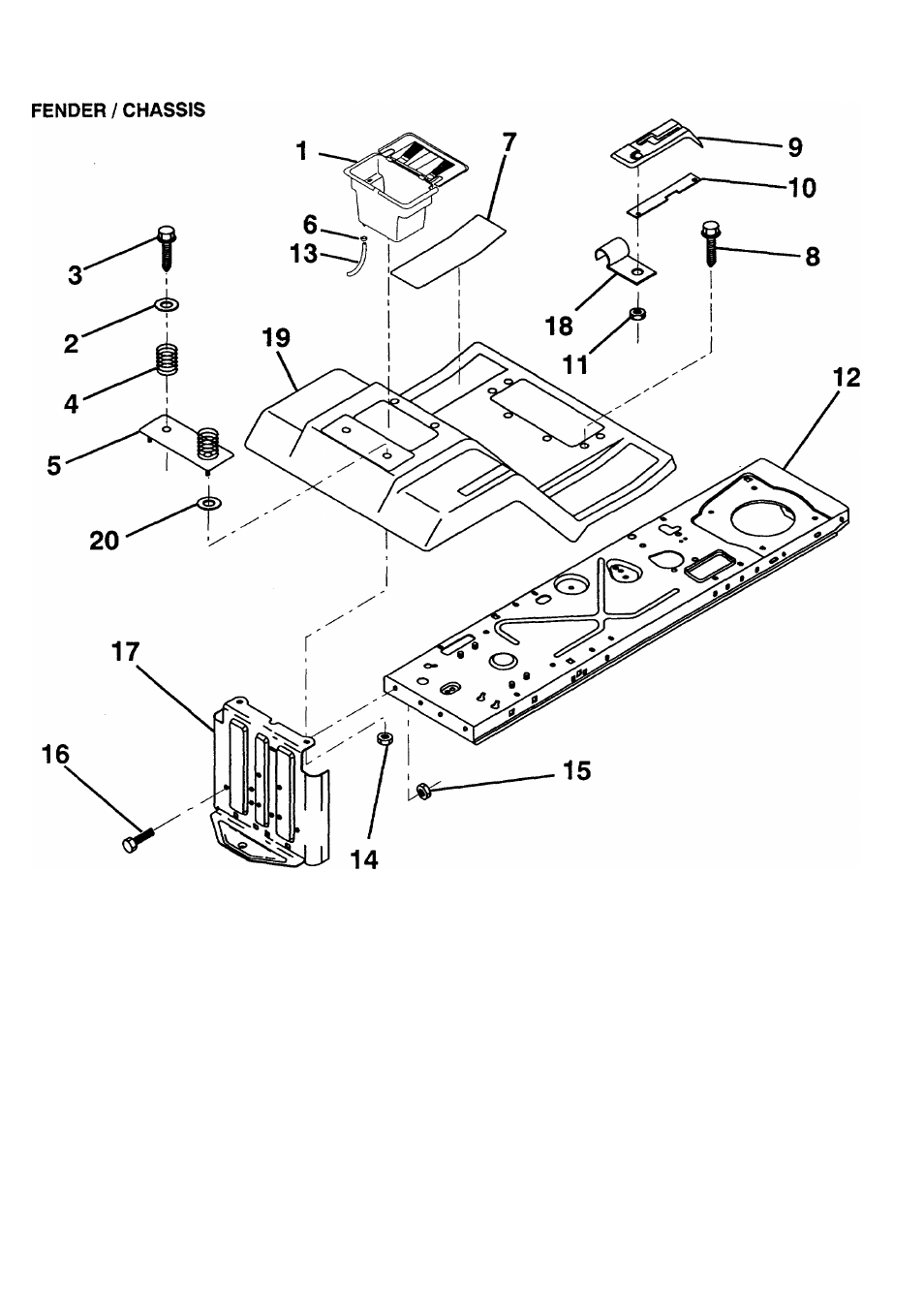

REPAIR PARTS

12 HP 36" LAWN RIDER - - MODEL NUMBER 917.257462

KEY PART
NO. NO.

1 129965

2

19132012

3

17490612

4

124181X

5

127115X419

6

109596X

7

126700X

8

17490512

9

126995X

10

124602X

11 124346X

DESCRIPTION

Case, Battery

Washer 13/32 x 1-1/4 x 12 Gauge

Screw, Hex Washer Head, Thd.
Roll. 3/8-16x3/4
Spring, Compression, Seat

Plate, Fender

Clamp, Hose

Pad, Footrest

Screw, Hex Washer Head, Thd.

Roll. 5/16-18x3/4

Console, Shift Control
Bar, Shift Lock
Nut, Self-Threading 3/16

KEY PART

NO. NO.

12

123645X

13

105687X

14 73510400

15

STD541431

16 STD523107
17

127880

18

126470X

19

128083X417

20

19091413

DESCRIPTION

Assembly, Frame

Tube, Battery Drain

Nut, Hex, Keps 1/4-20

* Nut, Crownlock 5/16-18
* Bolt, Hex 5/16-18 UNC x 3/4

Drawbar

Clip, Insulated

Fender/Footrest

Washer 9/32 x 7/8 x 13 Gauge

* STANDARD HARDWARE - - PURCHASE LOCALLY

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

HARDWARE SHOWN LARGER FOR EASIER IDENTIFICATION
