Introduction
Suivre ces instructions pendant l’installation, l’utilisation ou l’entretien du produit.
Limites d’utilisation
Ces produits sont construits pour utilisation uniquement dans les systèmes
d’air comprimé pour service général.
Avec cuve en polycarbonate
kPa psi bar
Pression maximale de service 1034 150 10,3
Température maximale de service 52 °C (125 °F)
Température minimale de service 0 °C (32 °F)
Avec cuve métallique
kPa psi bar
Pression maximale de service 1724 250 17,2
Température maximale de service 80 °C (175 °F)
Température minimale de service 0 °C (32 °F)
Remarque – La chute de pression maximale recommandée pour un filtre à
particules est de 0,7 bar (69 kPa, 10 psi)

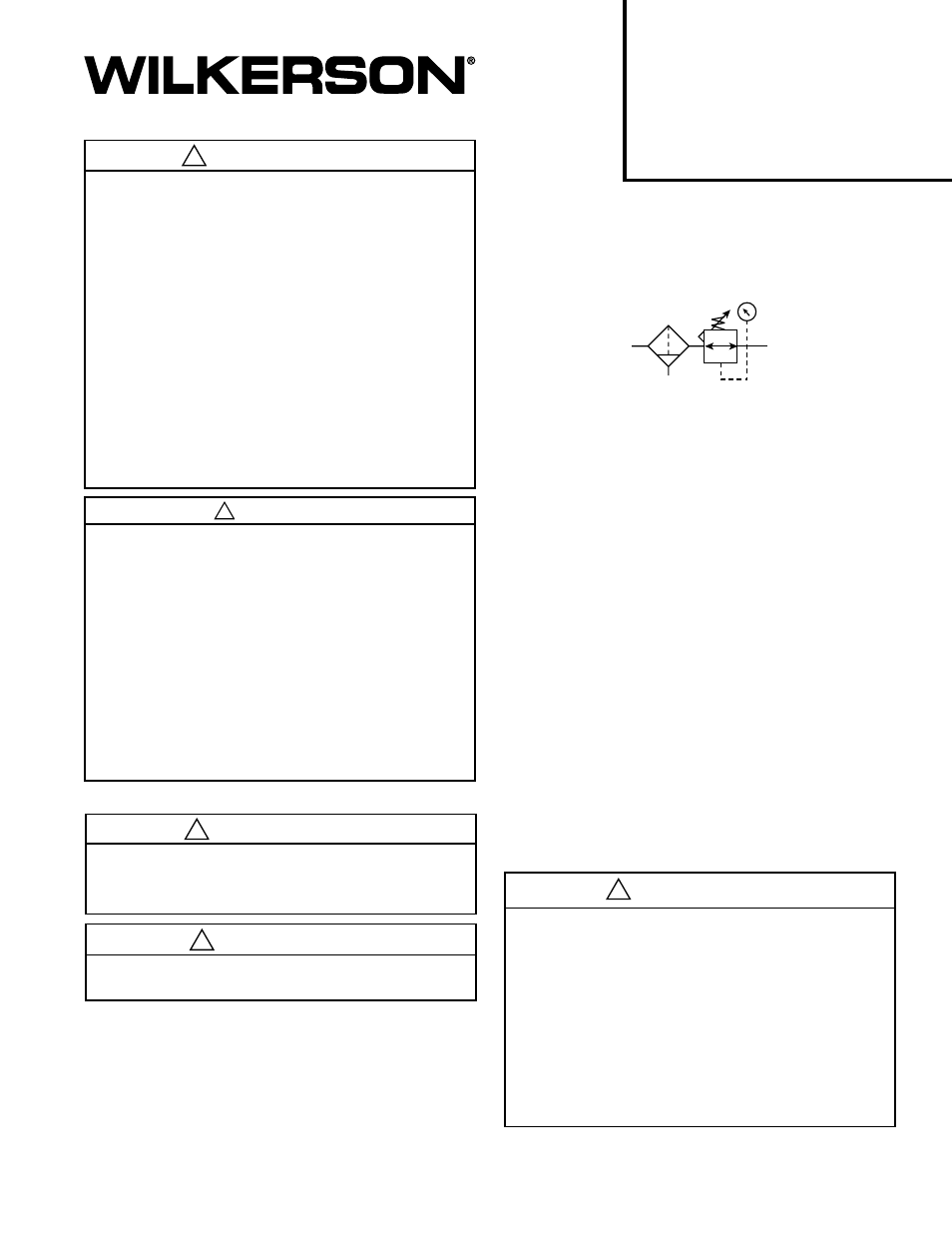

Symbole ANSI
Installation
1. Il faut installer le filtre et régulateur dans un endroit raisonnablement
accessible pour faciliter l’entretien. Un kit de réparation est offert. Les
tuyaux et tubes doivent être aussi courts que possible et ils doivent être
propres et sans saleté ni copeaux à l’intérieur. Il faut utiliser modérément
la pâte à joint et l’appliquer uniquement sur le tuyau, jamais dans l’orifice.
Il ne faut pas utiliser de ruban de PTFE pour assurer l’étanchéité des
connexions de tuyaux. Les pièces ont tendance à se fracturer et se loger
à l’intérieur de l’appareil, ce qui peut causer un mauvais fonctionnement.
De plus, un nouveau tuyau doit être installé entre le filtre et régulateur et
l’équipement à protéger.
2. Il ne doit y avoir aucune accumulation de saleté ni de liquide dans la
tuyauterie en amont.
3. Sélectionner un emplacement pour le filtre et régulateur aussi proche
que possible de l’équipement à protéger.
4. Installer le filtre et régulateur pour que l’air circule dans la direction de la
flèche sur le corps.
5. Monter le filtre et régulateur verticalement, avec le mécanisme de purge
de la cuve en bas. L’humidité libre s’écoule ainsi dans la « zone calme »
du puits, au fond de la cuve.
6. Pour être plus pratique, un orifice de manomètre se trouve de chaque
côté du corps du filtre et régulateur. Pendant l’installation, il est nécessaire
d’installer un manomètre ou un bouchon de tuyau dans chaque orifice.
Fonctionnement
1. L’humidité libre et les solides sont éliminés automatiquement par le filtre.
2. Il faut purger régulièrement les filtres à purge manuelle avant que la
condensation et l’huile condensée atteignent le bas du déflecteur ou le bouchon.
3. Il faut remplacer l’élément de filtration des particules quand la différence
de pression dans le filtre atteint 0,7 bar (69 kPa, 10 psi).
4. Avant de mettre le système sous pression, tourner le bouton dans le
sens inverse des aiguilles d’une montre jusqu’à l’élimination de toute la
compression du ressort de commande de pression. Tourner ensuite le
bouton dans les sens des aiguilles d’une montre pour régler le régulateur
à la pression désirée en aval. Ceci permet de faire monter lentement la
pression dans la conduite en aval.
! AVERTISSEMENT
Une rupture de l’appareil peut occasionner des blessures graves.
Ne pas utiliser ce régulateur pour du gaz en bouteille.
Ne pas dépasser la norme de pression primaire maximum.
Filtre et régulateur réglable
avec purge manuelle
Richland, MI 49083 Tel: (269) 629-5000
AVERTISSEMENT
Afin d’éviter un fonctionnement imprévu du système pouvant
occasionner des blessures aux personnes et des dommages matériels :
• Débrancher l’alimentation électrique (si nécessaire) avant toute
installation, entretien ou conversion.
• Débrancher l’alimentation en air et dépressuriser toutes les
canalisations d’air connectées à cet appareil avant installation,
entretien ou conversion.
• Utiliser l’appareil conformément aux normes de pression,
température, et autres conditions spécifiées par le fabricant dans
ces instructions.
• Le médium doit être exempt d’humidité si la température descend
en dessous de 0°C.
• L’entretien doit se faire conformément aux procédures décrites ici.
• L’installation, l’entretien, et la conversion de ces appareils doivent
être effectués par des personnels qualifiés, au fait des techniques
pneumatiques.
• Après installation, entretien, ou conversion, les alimentations en
air et en électricité (si nécessaire) seront connectées et l’appareil
testé pour vérifier son fonctionnement correct et l’absence de
fuites. Si l’appareil présente une fuite audible ou ne fonctionne
pas correctement, ne pas l’utiliser.
• Les inscriptions concernant les avertissements et spécifications
sur l’appareil ne devront pas être recouvertes de peinture, etc. Si
le masquage est impossible, contactez votre représentant local
pour des étiquettes de remplacement.
!
AVERTISSEMENT
LA DEFAILLANCE, LE CHOIX ERRONE OU L’USAGE NON CONFORME
DES PRODUITS ET/OU SYSTEMES ICI DECRITS, OU PRODUITS Y
AFFERANT, PEUVENT ENTRAINER LA MORT, DES BLESSURES AUX
PERSONNES ET DES DOMMAGES MATERIELS.
Ce document et autres informations de « The Company », ses filiales et
distributeurs autorisés offre des options complémentaires d’utilisation du produit
et/ou système pour des utilisateurs ayant l’expertise technique requise. Il est
important que vous analysiez tous les aspects de l’usage prévu, y compris les
conséquences de toute défaillance, et que vous passiez en revue les informations
concernant les produits et systèmes dans le catalogue actuel des produits. En
raison de la diversité des conditions de fonctionnement et d’utilisation de ces
produits ou systèmes, l’utilisateur, et lui seul, selon ses propres analyses et tests,
porte la responsabilité du choix final des produits et systèmes. Il est aussi de sa
responsabilité pleine et entière de s’assurer que les produits soient utilisés
conformément aux normes de sécurité et avertissements d’usage.
Les produits décrits ici, y compris, mais non exclusivement, les caractéristiques
des produits, spécifications, aspects, disponibilité et prix, sont susceptibles de
modification à tout moment et sans préavis par « The Company » et ses filiales.
DES EXEMPLAIRES SUPPLEMENTAIRES DE CES INSTRUCTIONS SONT
DISPONIBLES POUR ACCOMPAGNER LES APPAREILS/MANUELS D’
ENTRETIEN CORRESPONDANT A CES PRODUITS. CONTACTEZ VOTRE
REPRESENTANT LOCAL.
!
! ATTENTION
Les bols en polycarbonates, étant durs et transparents, sont idéaux pour
l’utilisation dans les filtres et lubrificateurs. Ils conviennent aux
environnements industriels normaux, mais ne devront pas être placés
dans des endroits où ils pourraient être soumis à une exposition à la
lumière directe du soleil, aux chocs, ou aux températures en-dehors de la
plage normale d’utilisation. Ce plastique est, comme tout autre,
susceptible d’être endommagé par l’action de certains produits chimiques.
Les bols en polycarbonate ne doivent pas être exposés aux hydrocarbures
chlorés, cétones, éthers, et certains alcools. Ils ne doivent pas être utilisés
dans des systèmes pneumatiques dont les compresseurs sont lubrifiés par
des fluides résistant au feu, tels que les esters et diesters de phosphate.
Les bols métalliques sont recommandés quand les conditions ambiantes
et/ou celles du médium sont incompatibles avec les bols en
polycarbonates. Les bols métalliques sont résistants à la plupart de ces
solvants mais ne doivent pas être utilisés en milieu fortement acide ou
basique, ou dans une atmosphère salée. Si de telles conditions existent,
contactez le fabricant pour des recommandations spécifiques.
NETTOYEZ LES BOLS EN POLYCARBONATE UNIQUEMENT A L’EAU
ET AU SAVON DOUX ! NE PAS utiliser d’agents nettoyants tels que
l’acétone, le benzène, le tétrachlorure de carbone, l’essence, le toluène,
etc., qui endommageraient ce plastique.
De plus, il est recommandé d’équiper les bols en polycarbonates de carters de
protection, là où une agression chimique est possible.
Instructions d’installation et d’entretien
83-954-000 (French)
Régulateur et filtre B12 et régulateur et
filtre de précision T12 de 1/4 in et 3/8 in
PUBLICATION: mai, 2005
Remplace: novembre, 2003
Doc.# 83954000, ECN# 050500, Rev. 5
! AVERTISSEMENT
Pour éviter une rupture du bol en polycarbonate pouvant occasionner
des blessures aux personnes ou des dégâts matériels, ne pas dépasser
les normes de pression ou de température recommandées pour le bol.
Les bols en polycarbonate ont une pression nominale de 1030 kPa (150
psig) et une température nominale maximum de 52°C (125°F).
