Introduction
Suivre ces instructions pendant l’installation, l’utilisation ou
l’entretien du produit.
Limites d’utilisation
Ces produits sont construits pour utilisation uniquement dans
les systèmes d’air comprimé pour service général.
kPa psi bar
Pression d’admission maximale 1734 250 17,3
Plage de température ambiante 0 °C à 80 °C (32 °F à 175 °F)

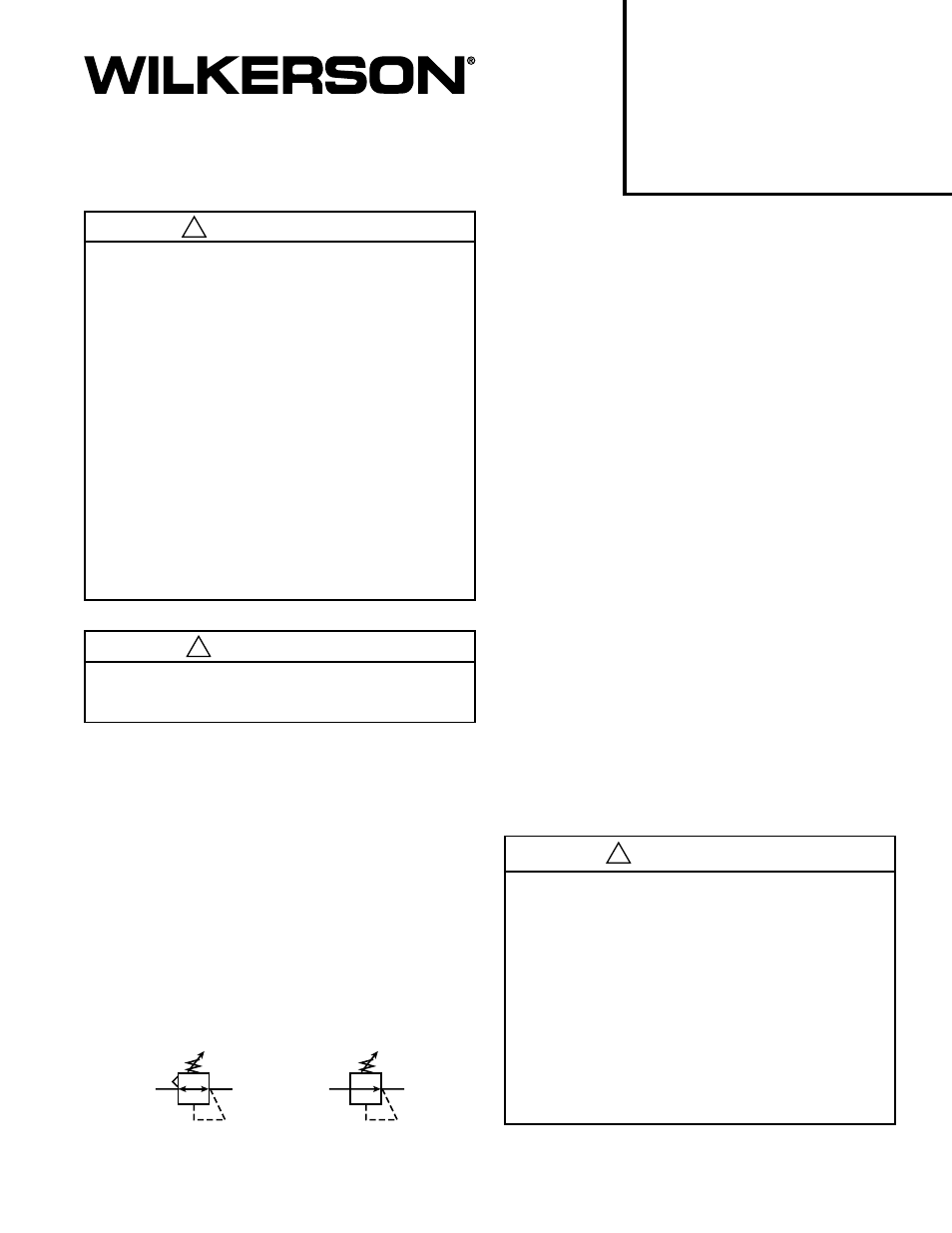

Symboles ANSI
Installation
1. Il faut installer le régulateur dans un endroit raisonnablement
accessible pour faciliter l’entretien. Un kit de réparation est
offert. Les tuyaux et tubes doivent être aussi courts que
possible et ils doivent être propres et sans saleté ni copeaux
à l’intérieur. Il faut utiliser modérément la pâte à joint et
l’appliquer uniquement sur le tuyau, jamais dans l’orifice. Il
ne faut pas utiliser de ruban de PTFE pour assurer
l’étanchéité des connexions de tuyaux. Les pièces ont
tendance à se fracturer et se loger à l’intérieur de l’appareil,
ce qui peut causer un mauvais fonctionnement.
2. Installer le régulateur pour que l’air circule dans la direction
de la flèche. L’installation doit être en amont (côté haute
pression) et aussi proche que possible de l’appareil qu’il
faut protéger (vanne, vérin, outil, etc.). Le régulateur peut
être monté dans n’importe quelle position.
3. Pour être plus pratique, un orifice de manomètre se trouvent
de chaque côté du corps du régulateur. Pendant l’installation,
il est nécessaire d’installer un manomètre ou un bouchon
de tuyau dans chaque orifice.
4. Pour assurer la protection contre la rouille, la calamine et
autres matières étrangères, installer un filtre en amont du
régulateur, aussi proche que possible de celui-ci.
Fonctionnement
1. Avant de mettre le système sous pression, tourner le bouton
de réglage dans le sens inverse des aiguilles d’une montre
jusqu’à l’élimination de toute la compression du ressort de
commande de pression. Mettre le système sous pression
et tourner le bouton dans le sens des aiguilles d’une montre
pour régler le régulateur à la pression secondaire désirée.
Ceci permet à la pression de monter lentement, évitant le
fonctionnement inattendu de la vanne, des vérins, des outils,
etc. montés sur la conduite. Il n’est possible de faire le
réglage de la pression secondaire que si le régulateur est
soumis à la pression primaire.
Régulateur à
décharge réglable
Régulateur à décharge
non réglable
AVERTISSEMENT
Afin d’éviter un fonctionnement imprévu du système pouvant
occasionner des blessures aux personnes et des dommages matériels :
• Débrancher l’alimentation électrique (si nécessaire) avant toute
installation, entretien ou conversion.
• Débrancher l’alimentation en air et dépressuriser toutes les
canalisations d’air connectées à cet appareil avant installation,
entretien ou conversion.
• Utiliser l’appareil conformément aux normes de pression,
température, et autres conditions spécifiées par le fabricant dans
ces instructions.
• Le médium doit être exempt d’humidité si la température descend
en dessous de 0°C.
• L’entretien doit se faire conformément aux procédures décrites ici.
• L’installation, l’entretien, et la conversion de ces appareils doivent
être effectués par des personnels qualifiés, au fait des techniques
pneumatiques.
• Après installation, entretien, ou conversion, les alimentations en
air et en électricité (si nécessaire) seront connectées et l’appareil
testé pour vérifier son fonctionnement correct et l’absence de
fuites. Si l’appareil présente une fuite audible ou ne fonctionne
pas correctement, ne pas l’utiliser.
• Les inscriptions concernant les avertissements et spécifications
sur l’appareil ne devront pas être recouvertes de peinture, etc. Si
le masquage est impossible, contactez votre représentant local
pour des étiquettes de remplacement.
!
AVERTISSEMENT
LA DEFAILLANCE, LE CHOIX ERRONE OU L’USAGE NON CONFORME
DES PRODUITS ET/OU SYSTEMES ICI DECRITS, OU PRODUITS Y
AFFERANT, PEUVENT ENTRAINER LA MORT, DES BLESSURES AUX
PERSONNES ET DES DOMMAGES MATERIELS.
Ce document et autres informations de « The Company », ses filiales et
distributeurs autorisés offre des options complémentaires d’utilisation du produit
et/ou système pour des utilisateurs ayant l’expertise technique requise. Il est
important que vous analysiez tous les aspects de l’usage prévu, y compris les
conséquences de toute défaillance, et que vous passiez en revue les informations
concernant les produits et systèmes dans le catalogue actuel des produits. En
raison de la diversité des conditions de fonctionnement et d’utilisation de ces
produits ou systèmes, l’utilisateur, et lui seul, selon ses propres analyses et tests,
porte la responsabilité du choix final des produits et systèmes. Il est aussi de sa
responsabilité pleine et entière de s’assurer que les produits soient utilisés
conformément aux normes de sécurité et avertissements d’usage.
Les produits décrits ici, y compris, mais non exclusivement, les caractéristiques
des produits, spécifications, aspects, disponibilité et prix, sont susceptibles de
modification à tout moment et sans préavis par « The Company » et ses filiales.
DES EXEMPLAIRES SUPPLEMENTAIRES DE CES INSTRUCTIONS SONT
DISPONIBLES POUR ACCOMPAGNER LES APPAREILS/MANUELS D’
ENTRETIEN CORRESPONDANT A CES PRODUITS. CONTACTEZ VOTRE
REPRESENTANT LOCAL.
!
Instructions d’installation et d’entretien
83-956-000 (French)
Régulateur R12 de 1/4 in et 3/8 in et
régulateur de précision P12 de 1/4 in
et 3/8 in
PUBLICATION: mai, 2005
Remplace: septembre, 2002
Doc.# 83956000, ECN# 050500, Rev. 4
! AVERTISSEMENT
Une rupture de l’appareil peut occasionner des blessures graves.
Ne pas utiliser ce régulateur pour du gaz en bouteille.
Ne pas dépasser la norme de pression primaire maximum.
