RETRAIT DES PORTES ET DES
CHARNIÈRES
Certaines installations exigent le retrait des
portes avant de déplacer le réfrigérateur à son
emplacement final.
A AVERTISSEMENT
Pour éviter des blessures graves, voire le
décès, observer les points suivants :
• Débrancher le réfrigérateur avant de
démonter les portes. Le rebrancher
une fois les portes remontées
uniquement.
• Le fil de mise à la terre vert doit être
fixé à la charnière supérieure pendant
le démontage et le remontage des
portes. :
: : ;
• Fixer les panneaux décoratifs (certains
modèles) en place à l’aide de ruban
adhésif avant de démonter les
poignées.
A ATTENTION
Pour éviter d'endommager le produit, ;
voire le décès, observer les points
suivants :
>• Protéger les planchers en vinyle
souple ou autre revêtement de sol
avec du carton, un tapis ou autre
matériêl de protection avant de ;
déplacer le réfrigérateur.
> Ne pas utiliser d’outils électriques lors
de la mise de niveau afin de ne pas
risquer d’endommager ni briser le
boulon de réglage.
NE PAS
régler l’appareil à une hauteur
inférieureà 1,74 m (charnière et
couvre-charnière non compris) car les
composants du dessous de l’appareil
risqueraient de se trouver
endommagés.
^

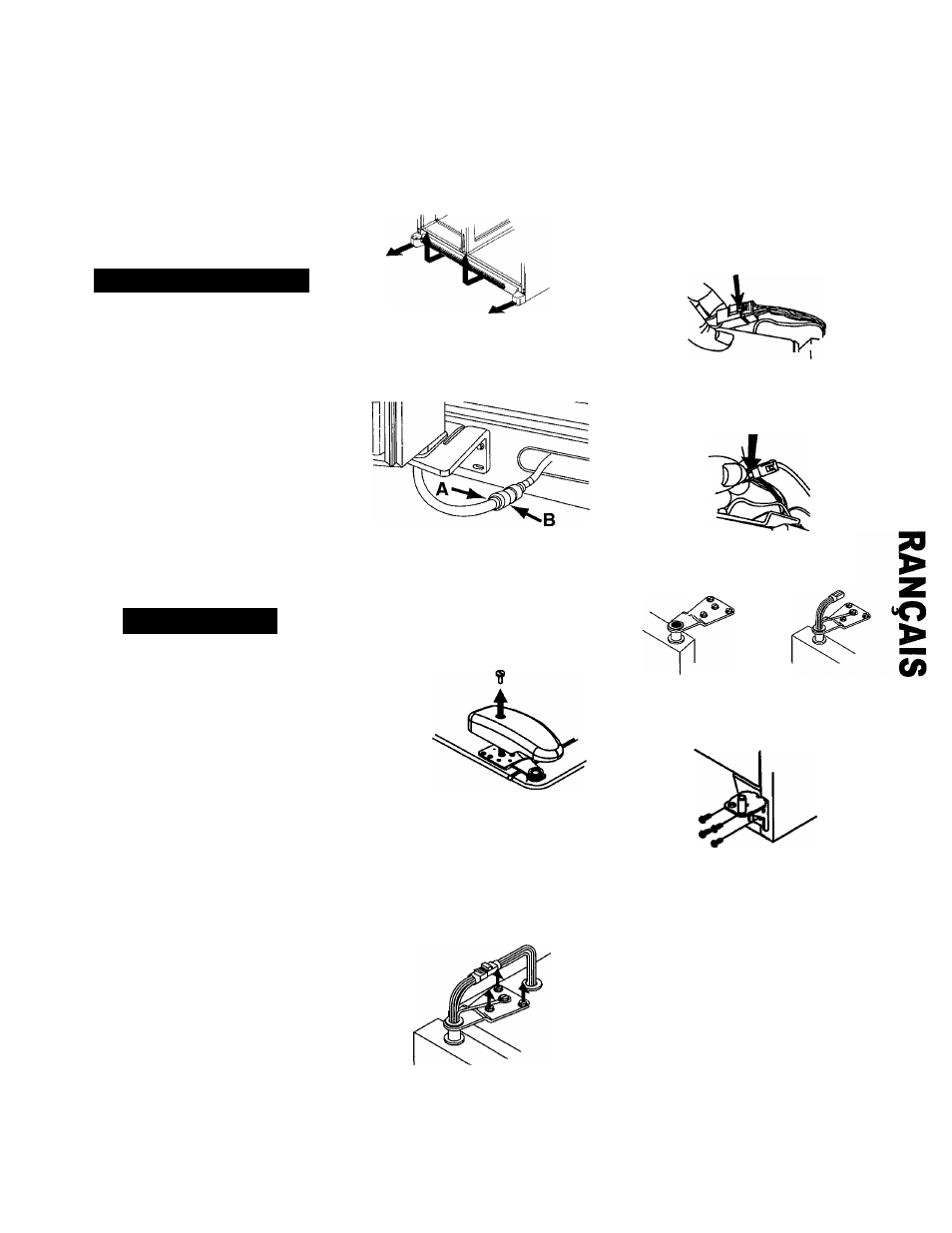

1. Retirer la grille et les couvre-charnières
inférieurs.
> Ouvrir les deux portes à 180°, ou aussi
grand que possibie, pour les démonter.
2. Tout en serrant le collier blanc (A) au
connecteur bleu (B), tirez la ligne pour
i’eau du connecteur.
IMPORTANT
: Avant d’insérer la ligne pour
l’eau dans le connecteur, découpez la
tuyauterie à la première ligne disponible sur
la tuyauterie.
3. Retirer le couvre-charnière supérieur
après avoir enlevé la vis cruciforme.
4. Fermer ies portes.
5. Dévisser les vis à six pans %% po des
charnières supérieures.
• NE PAS
enlever le fil de mise à la
terre vert ou la vis centrale de
raccordement du fil.
6. Détacher le harnais de raccordement du
fil principal. Détacher le harnais de
câblage rouge.
> Utiliser un tournevis à lame plate ou un
ongle pour appuyer sur le point de
jonction entre les deux connecteurs
afin de les dégager.
> Appuyer sur la patte se trouvant sur le
dessous du connecteur pour dégager
celui-ci.
7. Enlever les charnières supérieures en
même temps que ies portes.
8. Enlever les charnières inférieures avec un
tourne-écrou hexagonal de % po.
REMONTAGE DES PORTES
> Pour remonter les portes, suivre dans
l’ordre inverse les étapes indiquées sous
la section
Retrait des Portes et des
Charnières.
IMPORTANT
: Avant d’insérer la ligne pour
l’eau dans le connecteur, découpez la
tuyauterie à la première ligne disponible sur
la tuyauterie.
