Fußschweller
Pédale d'expression
Pedal de expresión
Volympedal

^Confirm the correct position of the pin. Insert the

pin vertically until it is clicked.

*Achten Sie auf die richtige Lage der Stiftführer

Stie placée correctement.

^Introduire la barrette verticalement jusqu'à ce que

l'on entende un déclic.

*Verifique si el pasador se halla en posición correcta.

Inserte el pasador verticalmente hasta que quede

asegurado.

*Se till att kontaktstiften är vända ât rätt hâll. Stick

pâ kontakten tills det klickar till.

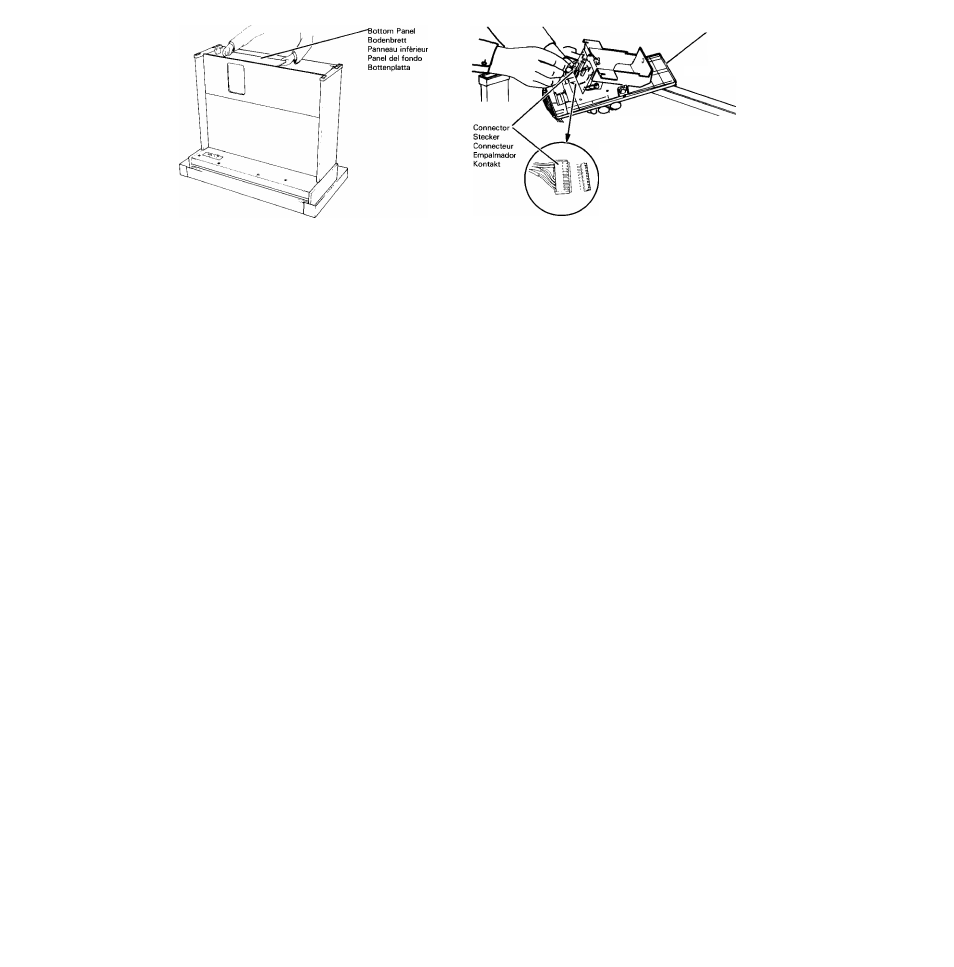

8) ASSEMBUNG BOTTOM PANEL

Turn over Bottom Panel fixed on Front Panel as illustrated, and lock
Back Panel (B) to the fitting,

★ After locking, check the locking by pressing Back Panel from upside.

9) FIXING CORD FOR WIRING EXPRESSION

PEDAL

As illustrated, take off Cord for wiring Expression Pedal which has

been fixed in step 6, and connect Expression Pedal Cord to Expression
Pedal.

8) BEFESTIGEN DES BODENBRETTS

Klappen Sie das an der Vorderwand befestigte Bodenbrett auf und
befestigen Sie es an der Rückwand B, wie gezeigt.

★ Prüfen Sie die richtige Befestigungung des Bodenbretts durch leichten

Druck von oben.

9) ANSCHUESSEN DES FUSSSCHWELLERKABELS

Nehmen Sie den Stecker des im Schritt 6 befestigten Fußschweller
kabels und schließen Sie ihn an das Lautstärkepedal an, wie abge
bildet.

^ MONTAGE DU PANNEAU INFERIEUR

Relever le panneau inférieur qui se trouve attaché au panneau avant,
comme illustré, et le mettre dans les butées de fixation sur le panneau
arrière (B).

★ Vérifier le verrouillage en appuyant sur le dessus du panneau arrière.

9) BRANCHEMENT DU CORDON DE LA PEDALE

D’EXPRESSION

Comme illustré, faire sortir l’extrémité du cordon de la pédale d’ex
pression Quis en place à l’étape 6) par l’orifice du panneau avant,
puis br№her le cordon de la pédale d’expression à la pédale d’ex-

' pression.

8) MONTAJE DEL PANEL INFERIOR

Levante el panel del fondo que se encuentra montado sobre el panel
delantero y asegúrelo al panel trasero por medio de los ganchos.

★ Haga presión sobre la superficie superior del panel del fondo para

comprobar su montaje correcto.

9) INSTALACION DEL CABLE DEL PEDAL DE

VOLUMEN GLOBAL

Quite el cable, el cual se fijó al panel delantero en el paso 6, y conéc
telo al pedal como se muestra en la ilustración.

8) MONTERING AV ЮTГENPLATГA

Fäll upp bottenplattan som är fast vid fronlpanelen enligt bilden,
och läs bakre panelen (B) i fastet.

★ Efter läsningen, kontrollera denna genom att trycka ner den bakre

panelen frän ovansidan.

9) ANSLUTNING AV KABEL TILL VOLYMPEDAL

Tag, säsom visas i iilustrationen, kabeln för volympedalen som fixe-

rades i Steg 6 och anslut den tili volympedalen.
