Asignación de patillas
Рага conectar el P110 i а una computadora, siga las instrucciones indicadas a continuación.
A. Conector de señal: Míniconector D-Sub de 15 contactos (modelo compatible con PS / 2 o
PC/AT)
Conecte el cable de señal al miniconector D-Sub de 15 contactos del monitor.
B. Conector de señal: D-Sub de 15 contactos (Computadora Apple)
Convierta un conector D-Sub de 15 contactos Mac en un miniconector D-Sub de 15 terminales
utilizando un adaptador MAC de Panasonic, y conéctelo al miniconector D-Sub de 15 contactos
del monitor.

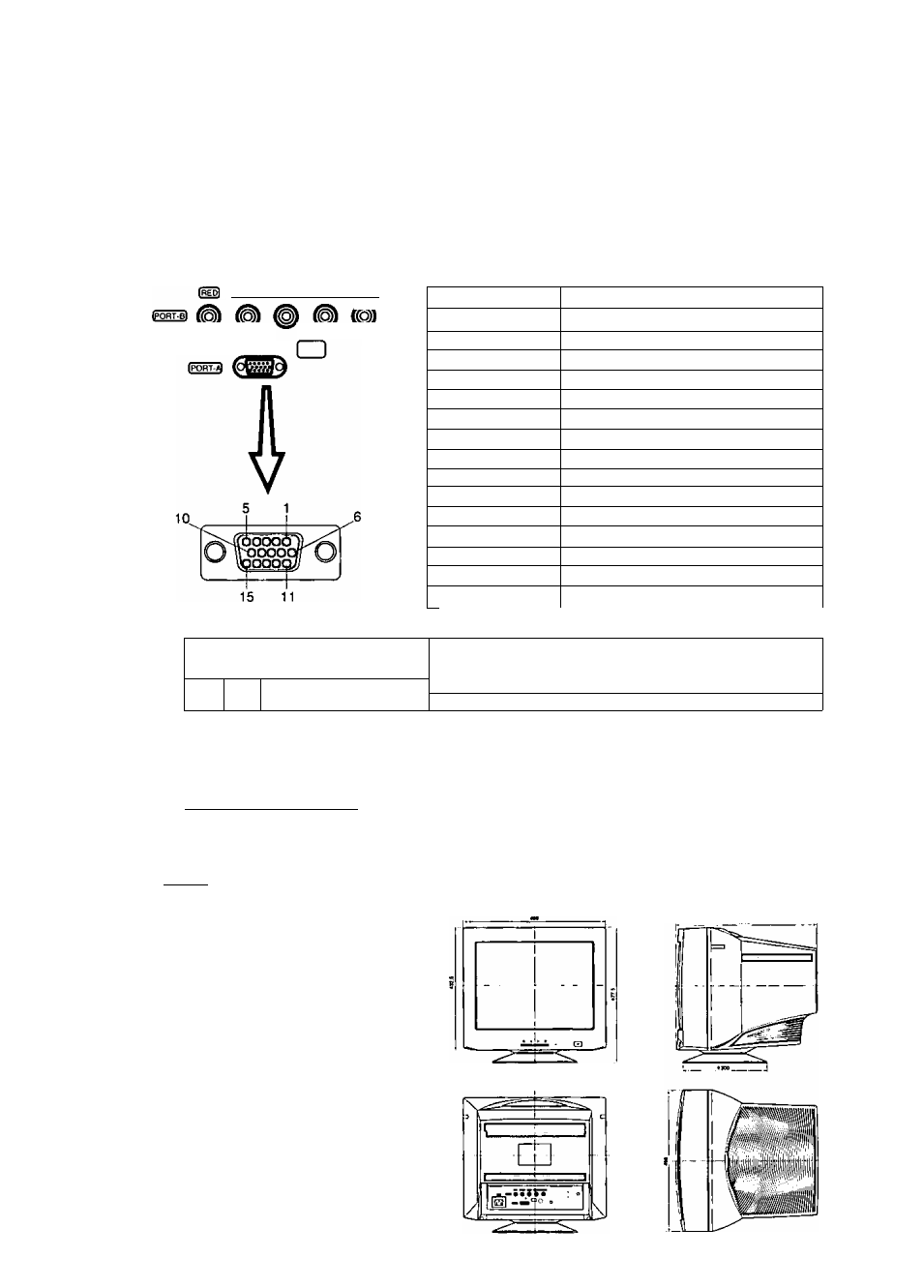

< PANEL POSTERIEUR > Asignación de los contactos de miniconector D-Sub de
15 contactos
lG№E^a iBLUEl IH-SYNCI tV-SYNCl
O
N úm ero de contacto N om bre de la señal
1 Señal de vídeo del rojo
2 Señal de vídeo del verde
3 Señal de vídeo del azul
4 Masa
5 Masa*
6 Masa para la señal de vídeo del rojo
7 Masa para la señal de vídeo del verde
8 Masa para la señal de vídeo del azul
9 No se utiliza
10 Masa
11 Masa
12 SDA* (Datos bidireccionales)
13 Señal de sincronización horizontal
14 Señal de sincronización vertical
15 SCL* (Reloj de datos)
Normas de canal de catos de visualización (DDC) de VESA
C. Conector de señal: Conector BNC
Sistema de sincronismo en el verde
Conecte el cable de señal a los conectores BNC RED
GREEN (sincronismo con el verde) y BLUE.
|яШ) IGREENI [ b T ue I IH-SYNCI IV SYNCI
O
Conecte el cable de señal a los conectores BNC RED,
GREEN, BLUE, y H-SYNC (señal H / V compuesta).
Señal de sincronismo separado
Conecte el cable de señal a los conectores BNC RED,
GREEN, BLUE, H-SYNC, y V-SYNC.
[роят'у>1
a
Nota: Si la salida de vídeo de su computadora es
superior a l i o MHz, le recomendamos utilizar
el conectors BNC.
Vista exterior
Dimensiones
Anchura 498 mm
Altura 477.5 mm
Fondo 494.5 mm
Diámetro de la base : Ó 300 mm
Altura sin la base : 432.5 mm
Margen de giro / inclinación
hacia arriba : 13 grados
hacia abajo ; 3 grados
hacia la izquierda : 90 grados a cada
y derecha lado
