Affectation des broches
Se conformer aux instructions ci-dessous pour raccorder le P110 i à un ordinateur.
A. Prise de signal:
Miniprise à 15 broches D-Sub (modèles PS / 2 ou PC / AT compatibles)
Raccorder le câble de liaison de signal à la miniprise à 15 broches D-Sub au moniteur.
B. Prise de signal:
Prise à 15 broches D-Sub (Ordinateur Apple)
Convertir une prise à 15 broches D-Sub MAC en mini-prise à 15 broches D-Sub en utilisant un
adaptateur Mac Panasonic, et la raccorder à la miniprise à 15 broches D-Sub du moniteur vidáo.
< Panneau arrière >
ffliSl tGBEENI [B(.UE| IH-SYNCI IV-SYNCl
IPORT-Bl
O

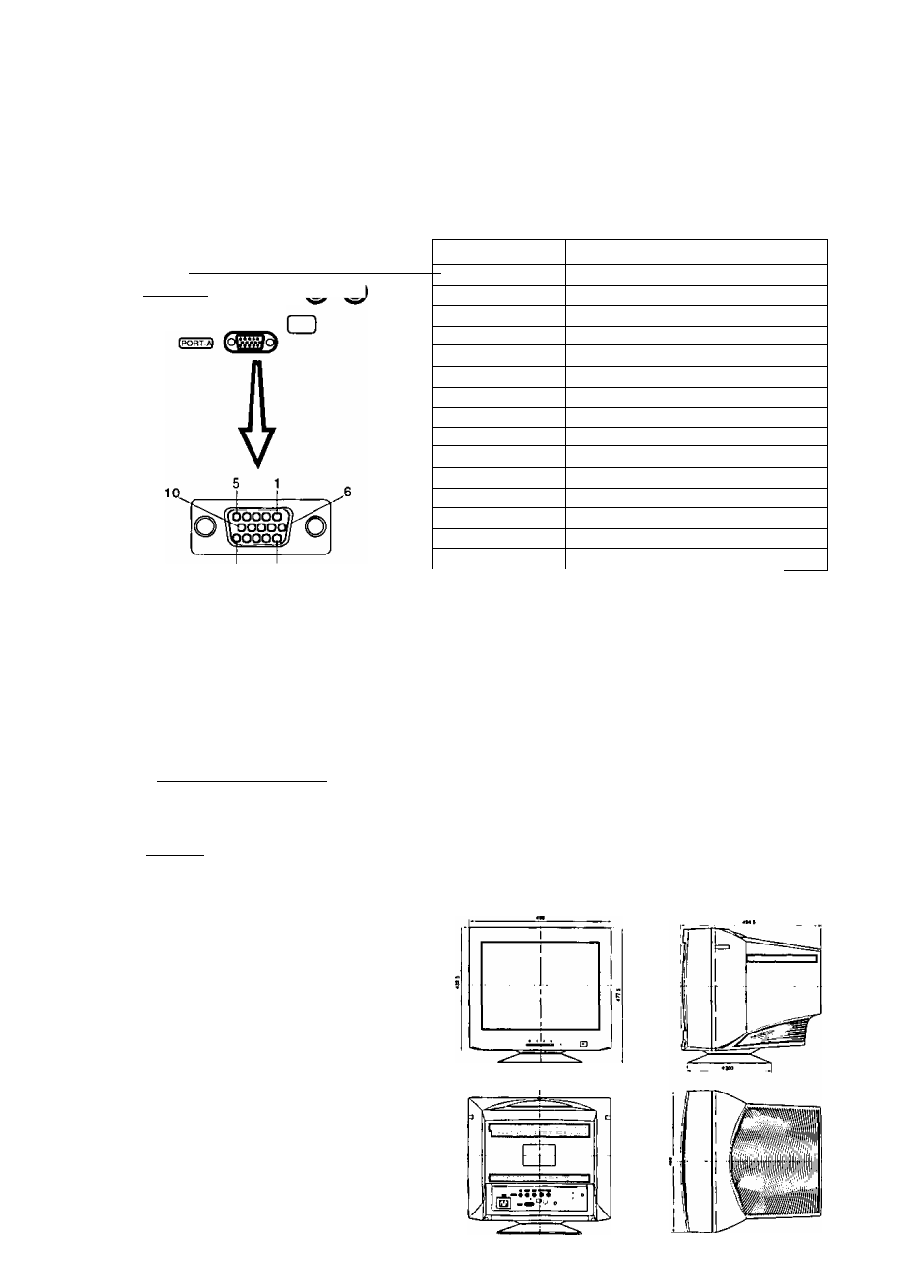

Affectation des broches de la miniprises à 15 broches D-Sub
15
11
C. Lorsque le connecteur de signaux
est un connecteur BNC
Numéro de broche
Nom du signal
1
Signal vidéo du rouge
2
Signal vidéo du vert
3
Signal vidéo du bleu
4
Masse
5
Masse*
6
Masse du signal vidéo du rouge
7
Masse du signal vidéo du vert
8
Masse du signal vidéo du bleu
g
Libre
10
Masse
11
Masse
12
SDA* (Données bi-directionnelles)
13
Signal de synchronisation horizontale
14
Signal de synchronisation verticale
15
SCL* (Données d’horloge)
*: Normes DDC (Display Data Channel) de “VESA"
• Lorsque le système de signalisation est un système
sync, sur vert.
Connecteur les câbles de signaux aux connecters ROUGE
VERT (Sync, sur vert), BLUE et BNC
•Lorsque le système de signalisation est un système
composé.
Connecter les câbles de signaux aux connecters ROUGE,
VERT, BLUE, H-SYNC (compose H / V) et BNC
(
rëdî
[GREEIYI
îëlûëî
I
h
-
synci
iv
-
svnci
O
[PORT.^
a
•Lorsque le système de signalisation est un système
séparé.
Connecter les câbles de signaux aux connecters ROUGE,
VERT, BLUE, H-SYNC et V-SYNC
A titre de référence:
Si la sortie vidéo de votre ordinateur est supérieure à
110MHz, il est recommandé d’utiliser un connecteurs BNC.
Aspect extérieur
Dimensions
Largeur
498 mm
Hauteur
477,5 mm
Profondeur
494,5 mm
Diamètre du socle :
^
300 mm
Hauteur sans le socle : 432,5 mm
Limites d’angle de balayage panoramique /
d'inclinaison
Vers le haut : 13°
Vers le bas
3“
Vers la gauche,
la droite : 90° dans tes deux sens
