Llave Niveladora para Rotor DT-2 (no incluído)
DT-3 Guía de
Alineación para Rotor

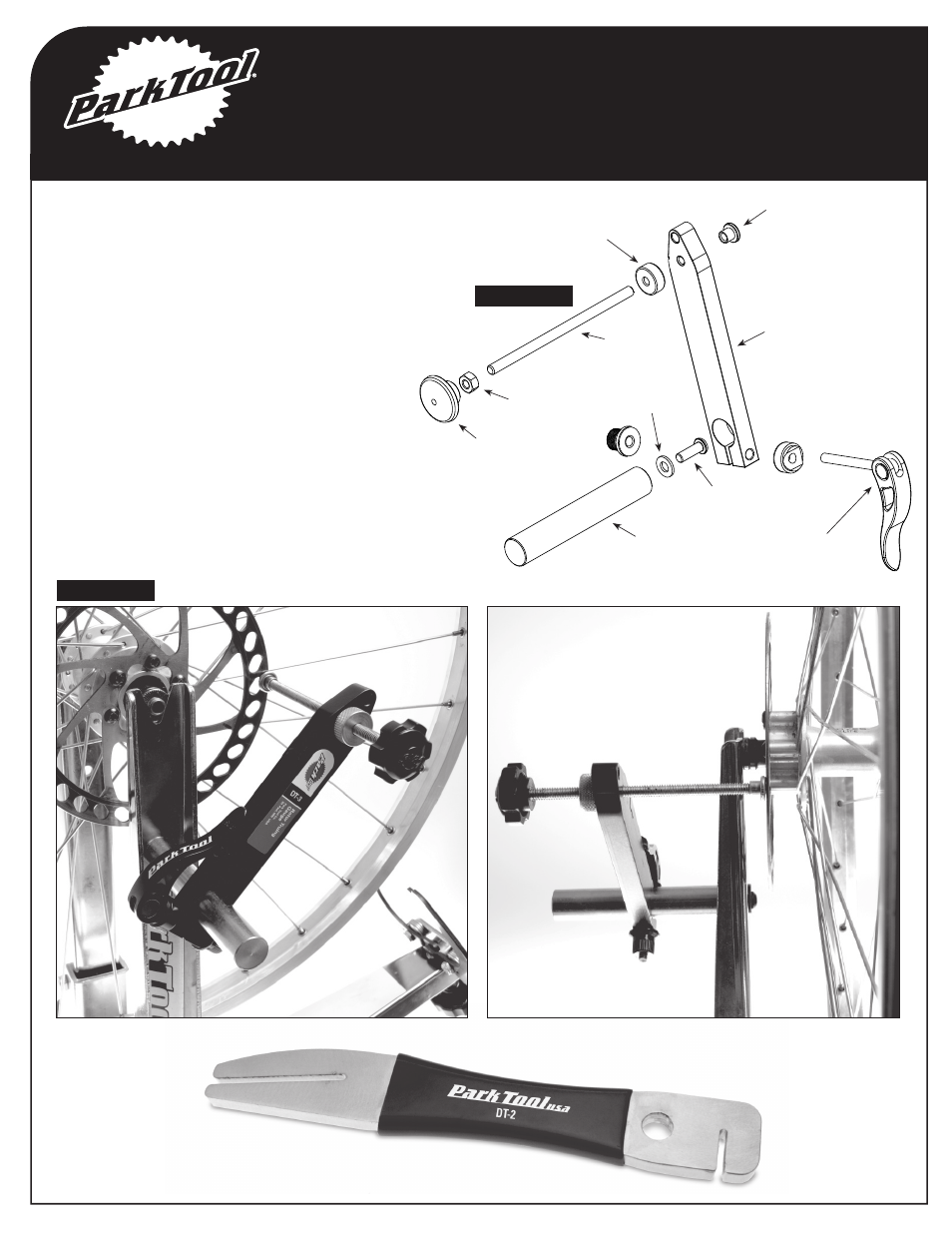

1. Ensamblar el DT-3 como se muestra en la figura 1.
2. Montar el DT-3 al lado izquierdo superior del
Nivelador Profesional de Rin TS-2 con el tornillo
tipo Allen (#133S).
3. Montar la rueda en el nivelador.
4. Ajustar el bloqueo (#929) y el indicador guía
(#1758) para que el tornillo indicador (#569) se
quede al limite de tocar el rotor (Figura 2). Apretar
la contra tuerca (#1107) contra el cuerpo de la guía
(#1755) para asegurar el indicador guía.
5. Girar lentamente la rueda, buscando desniveles
en el rotor cuando pase por el tornillo indicador.
Alinear el rotor como sea necesario utilizando la
Llave Niveladora para Rotor DT-2 Park Tool hasta
que quede derecho.
Para mayor información e instrucciones completas
de alineación de rotores de discos de freno:
www.parktool.com
Figura 2
Figura 1
Tornillo indicador
#569
Contra Tuerca
#1107
Indicador óptico
#1758
Perilla
#495
Barra
#1757
Rondana
#1556-4
Tornillo tipo Allen
#133S
Cuerpo
#1755
Bloqueo Rápido
#929
Tuerca hexagonal
#131S
