Park Tool Co.

5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com

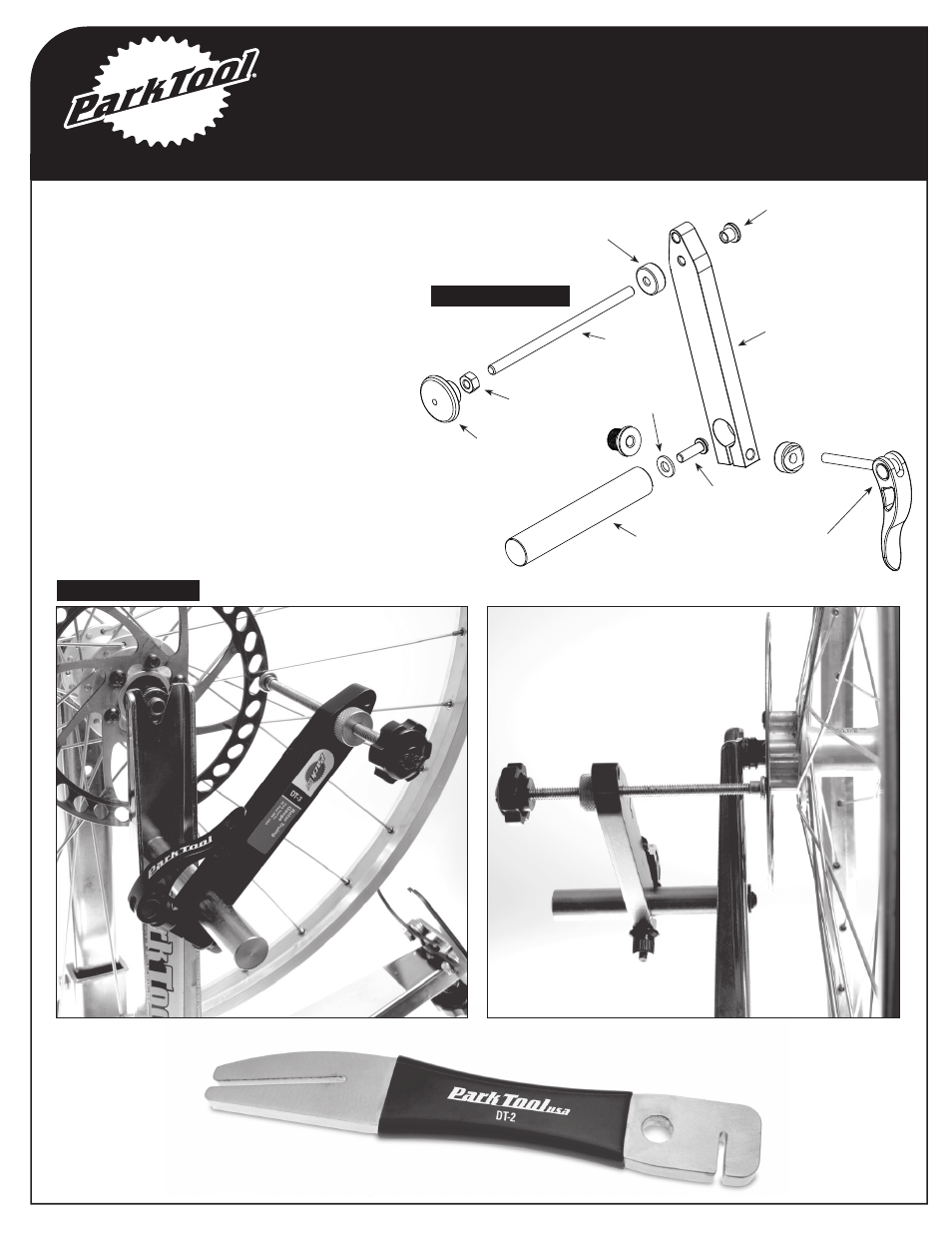

DT-2 Bremsscheiben–Richtwerkzeug (nicht inbegriffen)

DT-3 Bremsscheiben-Lehre

1.

Montieren Sie die DT-3 Bremsscheiben-Lehre, wie

in Abildung 1 gezeigt.

2.

Befestigen Sie die DT-3 mit der Fixierschraube

(#133S) am linken Standrohr des TS-2 Zentrier-

ständers.

3. Setzen Sie das Laufrad in den Zentrierständer.

4. Öffnen Sie den Schnellspanner (#929) und

schieben Sie die Messlehre (#1758) so weit, bis

die Endkappe (#569) gerade die Bremsscheibe

berührt (Abbildung 2). Kontern Sie die Kontermut-

ter (#1107) gegen den Ausleger (#1755), um die

Messlehre zu fixieren.

5. Drehen Sie das Laufrad langsam und achten Sie

dabei auf Unebenheiten an der Bremsscheibe.

Richten Sie die Bremsscheibe soweit erforderlich

mit dem DT-2 Bremsscheiben-Richtwerkzeug.

Mehr Informationen und eine vollständige Anleitung

zum Richten von Bremsscheiben gibt es unter:

www.parktool.com

Abbildung 2

Abbildung 1

Endkappe

#569

Sicherungsmutter

#1107

Führungsbolzen

#1758

Knopf

#495

Schaft

#1757

Unterlegscheibe

#1556-4

Untere Kopfschraube

#133S

Lörper

#1755

Schnellspanner-Einheit

#929

Sechskantmutter

#131S
