Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
Dévoileur de Disque DT-2 (non fourni)
DT-3 Comparateur de
Voile pour Disque

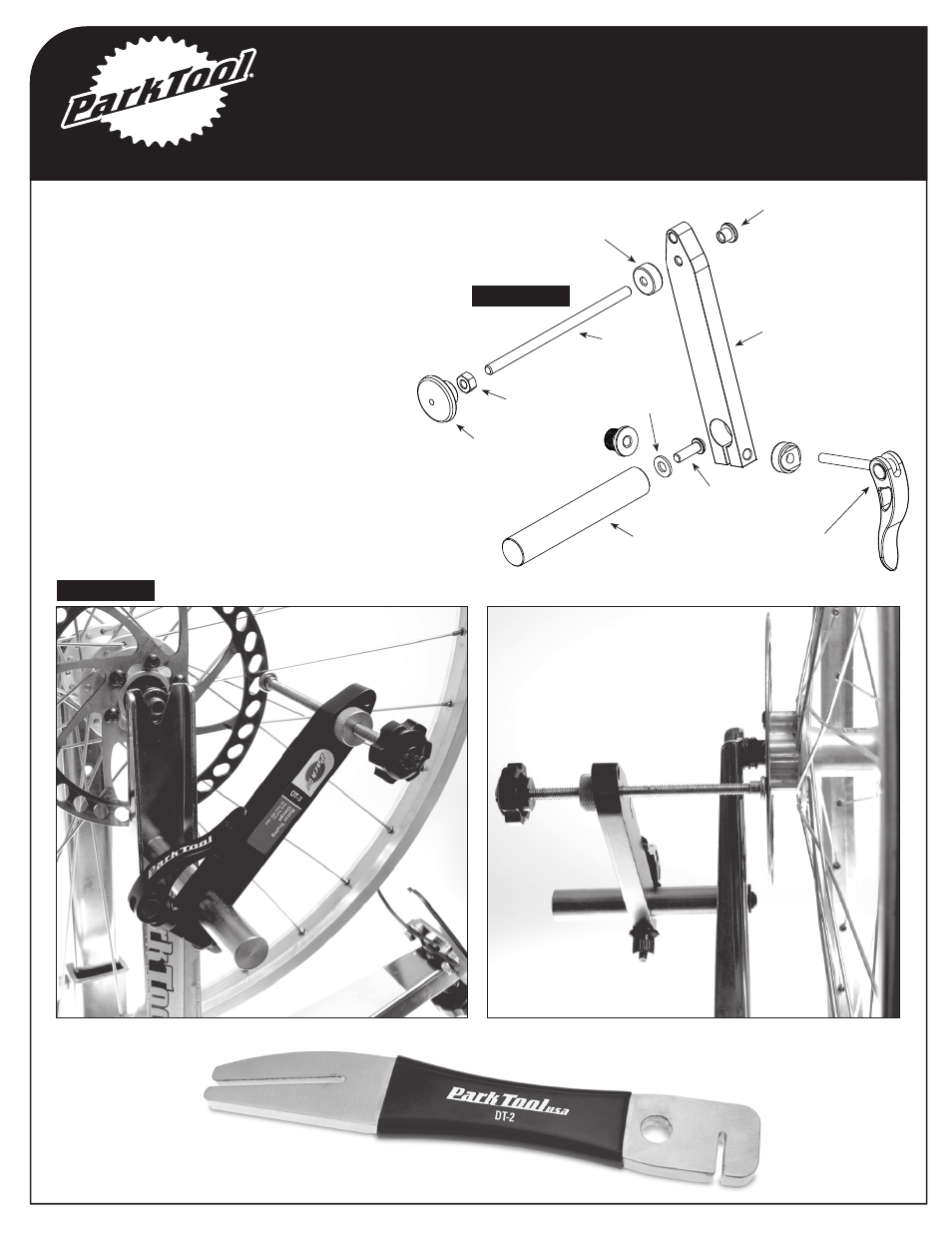

1. Assembler le DT-3 en suivant les indications de
Figure 1
2. Fixer le DT-3 au montant gauche du Dévoileur de
Roues Professionnel park Tool TS-2 avec la fixa-
tion (#133S).
3. Placer la roue dans le dévoileur.
4. Ajuster le blocage rapide (#929) et la jauge
(#1758) de façon à ce que l’embout (#569) frôle
l’extrêmité du disque (Figure 2). Serrer l’écrou de
blocage (#1107) contre le corps du comparateur
(#1755) pour bien stabiliser l’outil.
5. Faire tourner la roue lentement, en recherchant le
voilage du disque avec l’aide de l’embout. Ajust-
er et dévoiler le disque en utilisant le Dévoileur
de Disque Park Tool DT-2.
Figure 2
Figure 1
Embout
#569
Ecrou de Blocage
#1107
Tige de mesure
#1758
Bouton
#495
Manche
#1757
Rondelle
#1556-4
Vis d’embout de Manche
#133S
Corps
#1755
Blocage Rapide
#929
Ecrou hexagonal
#131S
