Installationsanleitung
Die Toilette kann nur an eine senkrechte Rückwand
montiert werden.
1. Nehmen Sie die Toilette aus dem Karton.
2. Nehmen Sie ebenfalls den Beutel mit den losen
Teilen heraus. Darin befindet sich die Gebrauchs-
anweisung und der Verschluß des Auslaufstutzens.
3. Lesen Sie erst die Gebrauchsanweisung genau
durch, damit Ihnen die Namen der verschiedenen
Teile geläufig werden.
4. Ziehen Sie den gelben Haltebügel nach oben und
entfernen Sie den Abfalltank (Abb. 3).
5. Unter dem Abfalltank befinden sich der
Befestigungsstreifen und die Befestigungs-
schrauben; diese sind zu entfernen.
6. Falls eine Duschwanne vorhanden ist, ist diese zu
entfernen oder derart anzupassen, daß die C-200
hineinpaßt.
7. Stellen Sie die Toilette und den vorgesehenen Platz,
und klappen Sie die Brille hoch, umzu kontrollieren,
ob über der Toilette genügend Raum vorhanden
ist. Zeichnen Sie den Umriß der Toilette mit Bleistift
auf die Rückwand. Im Falle eines Fußbodens mit
Teppichboden ist zu berücksichtigen, daß der
Teppichboden eingedrückt wird, wenn man sich
auf die Toilette setzt. (Tip: Setzen Sie sich beim
Markieren des Umrisses auf die Toilette.) Entfernen
Sie die Toilette.
8. Legen Sie Schablone Nummer 1 über den Umriß
der Toilette. Markieren Sie mit einem Priem die
Löcher des Befestigungsstreifens (Abb. 4).
9. Bohren Sie von innen aus zwei Löcher mit 3 mm
Durchmesser durch die Wand des Wohnwagens.
Die Positionen werden von der Schablone
angegeben. Entfernen Sie die Schablone.
10. Befestigen Sie mit Hilfe von zwei in den
vorgebohrten Lochern steckenden Schrauben
Schablone 2 an der Außenseite des Wohnwagens.
Mit Schablone 2 überprüfen Sie den Abstand von 20
mm zwischen der Zierleiste an der Rückwand / am
Radkasten und der Öffnung (Abb. 5 + 6)
11. Ersetzen Sie dann Schablone 2 durch Schablone 3,
und ziehen Sie mit einem Zeichenstift die Umrißlinie
von Schablone 3. (Abb. 7)
12. Entfernen Sie Schablone Nr. 3 und kleben Sie
Schutzfolie an beide Seiten der Linie.
13. Bohren Sie ein Loch mit einem Durchmesser von 8
mm an der Innenseite der Umrißlinie (unten); dies
dient zum Ansetzen der Sage. (Abb. 8)
14. Machen Sie den Ausschnitt mit einer elektrischen
Säge, sägen Sie genau senkrecht (Abb. 9).
15. Kontrollieren Sie, ob der Türrahmen in die Öffnung paßt.
16. Setzen Sie den Rahmen zusammen, der als
Wandverstärkung in die Türöffnung eingesetzt wird
und als stabile Befestigung der Tür dient (Abb. 10).
Der Rahmen wird zur zusatzlichen Verstarkung
verleimt (Abb. 1 1).
17. Schrauben Sie den Befestigungsstreifen mit 4 x 13
mm Schrauben an die Rückwand (Abb. 12).
18. Installieren Sie die angepaßte oder neue
Duschwanne.

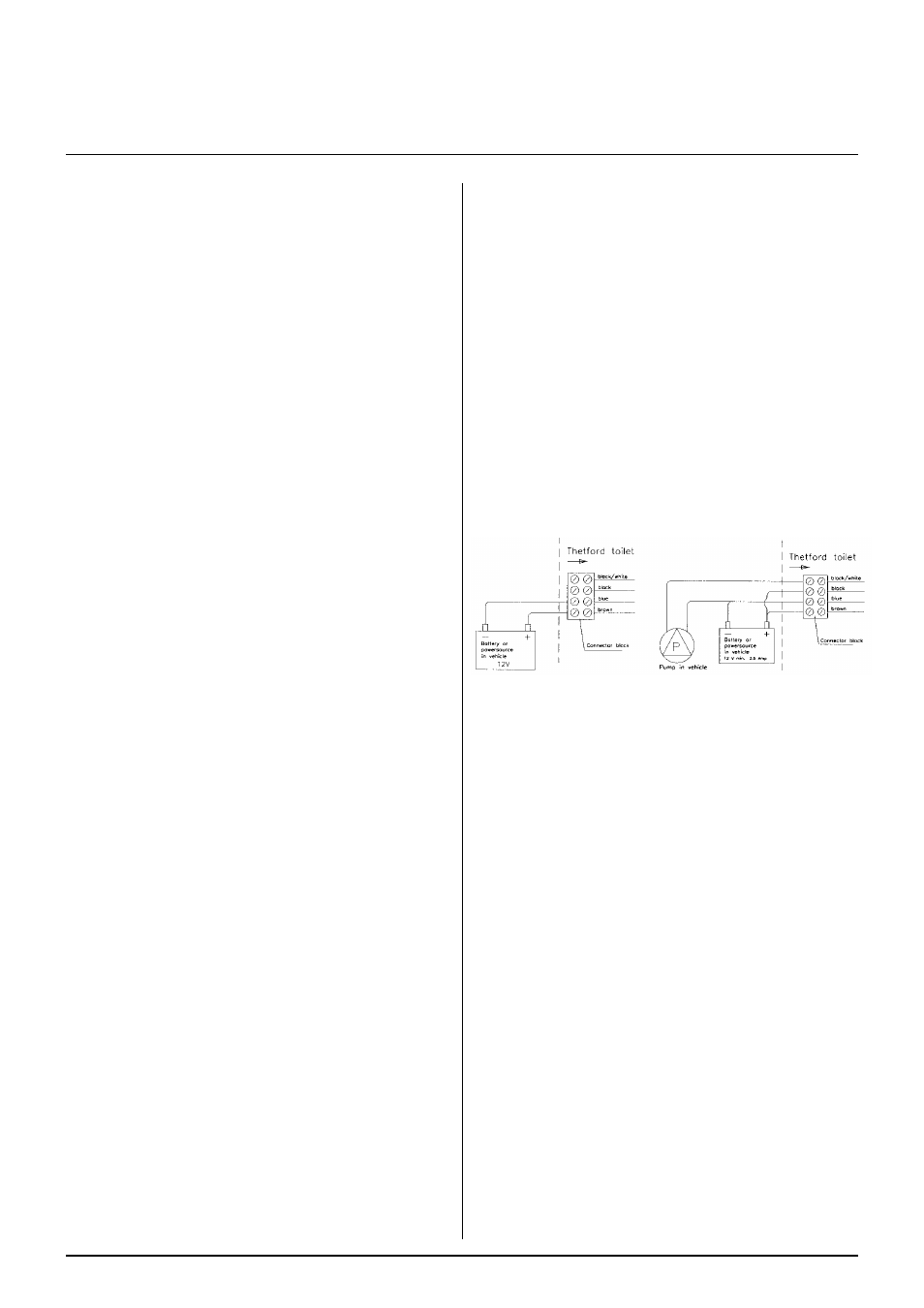

19. Ehe die Toilette installiert wird, muß die elektrische
Verbindung hergestellt werden.
Bei Anschluß der Toilette an ein Drucksystem:
Braunes Kabel ist positiv.
Blaues Kabel ist negativ. Zeichnung 19A
Schwarzes Kabel nicht anschließen.
Schwarzweißes Kabel nicht anschließen.
Bei Anschluß der Toilette an ein Wassersystem, das
kein Drucksystem ist:
Braunes Kabel ist positiv.
Blaues Kabel ist negativ. Zeichnung 19B
Schwarzes Kabel ist positiv.
Schwarzweißes Kabel an den +Anschluß der Pumpe.
19A. 19B.
20. Ehe die Toilette montiert wird, muß diese an das
Wassersystem angeschlossen werden. Benutzen
Sie hierzu eine Dürchführungstülle (Der
Innendruchmesser des Schlauches beträgt 10 mm
3/8 Zoll). Befestigen Sie den Schlauch mit Hilfe
einer Schlauchklemme (Abb. 13).
21. Stellen Sie die Toilette an den vorgesehenen Platz
(Abb. 14) und schrauben Sie die Toilette mit 4
Schrauben (4.5 x 55) am Fußboden fest.
22. Sägen Sie nun die aus der Wohnwagenwand
ausgeschnittene Turplatte maßgerecht zurecht, so
daß sie in den Türrahmen paßt. Verwenden Sie hierzu
Schablone 4A oder 4B, je nachdem, ob Sie eine
Rechts- oder linksdrehende Tür haben. Sorgen Sie
dafür, daß die Dekorationsstreifen auf der Türplatte
mit denen auf dem Wohnwagen gleichlaufen (Abb. 15).
23. Die Nut im äußeren Teil der Tür mit Dichtungsmasse
füllen. Den inneren Teil der Tür in den außeren legen
(Abb. 16). Befestigen Sie die Klammern am Innenrahmen
und vergewissern Sie sich, ob die Klammern an der mit
dem Pfeil (Abb. 17) gekennzeichneten Stelle befestigt
sind. Drucken Sie dann den Innenrahmen in den Außen-
rahmen. Die Nut in dem Rahmen, der in der Öffnung
angebracht werden soll, mit Dichtungsmasse füllen
(Abb. 18). Die komplette Tür gegen die Außenwand des
Wohnwagens stellen und mit 9 Blechschrauben (4,2 x
12,5 mm) festmachen.
24. Kitten Sie den Raum zwischen der Tür und der
Toilette von außen her dicht. Kitten Sie ebenfalls die
Ritzen zwischen der Toilette und den Seitenwänden,
der Rückwand und der Duschwanne (oder dem
Fußboden) dicht (Abb. 19+20).
